HDKY-HF03电缆不停电分布式高频局放诊断检测系统 四项电缆试验案
更新时间:2020-07-13 点击次数:
次
局部放电检测一直是电缆绝缘(特别是塑料电缆)非破坏性电气检验的主要项目,越来越被看作是一种最有效的绝缘诊断方法,目的是观察和研究局部放电引起的绝缘老化问题。
电缆发生局部放电时,引起局部放电的空穴形成实阻抗。其产生的脉冲基本上是单极性脉冲,上升时间很短,并且脉冲宽度也很窄。脉冲在电缆中传播时的呈现衰减和散射特性,当到达测量点时,脉宽增加幅值减小。
电缆运行末期(投运25年之后),受电缆本体绝缘的树枝老化,电-热老化及附件老化的影响,电力电缆的故障率大幅上升。国内外运行经验和研究成果表明:电力电缆性能早期劣化或使用寿命很大程度上取决于其绝缘介质的树枝状老化,而局部放电测量是定量分析树枝状劣化程度的有效方法之一。例:在树枝引发初期,电缆的局部放电量约0.1pC;当树枝发展到介质击穿的临界状态时,其局部放电量可达到1000pC。

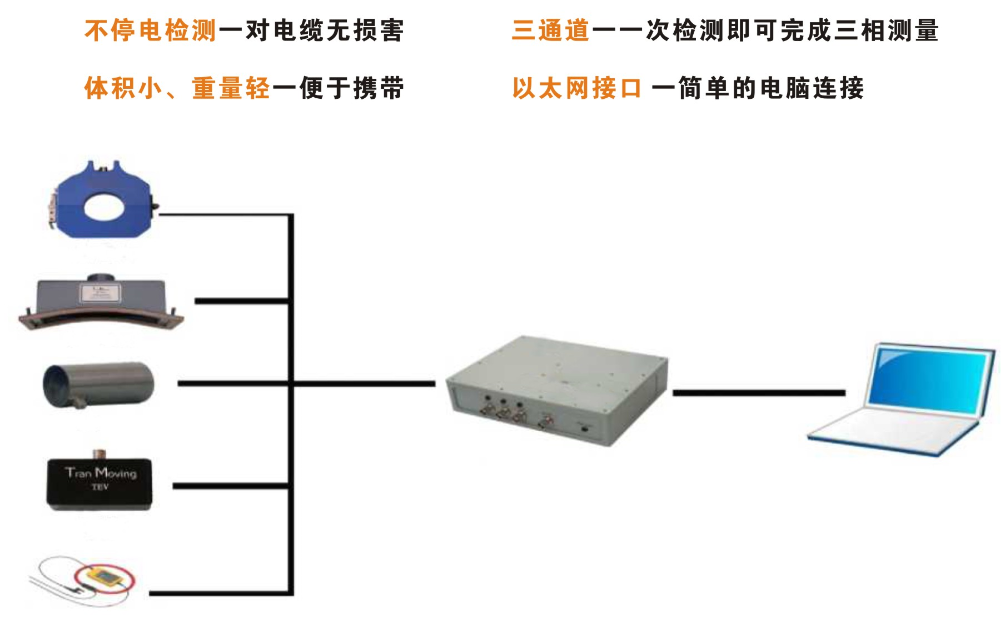

本系统通过安装在高压电缆接地引下线上的高灵敏度局放传感器,数字处理单元和传输终端,实现对电缆局放的分区段或定点的实时监测,数据通过移动网络传输给监测服务器,服务器端软件可展示各个监测终端所采集到的局放图谱,通过设置监测阀值,环境量等,当所检测到的局放数据超越阀值时,系统自动预警,提示某处电缆存在局放可能性,采取相关措施,如派驻工作人员到实地进行故障确认试验,一旦确认故障,及时采取相关手段,防止险情扩大。

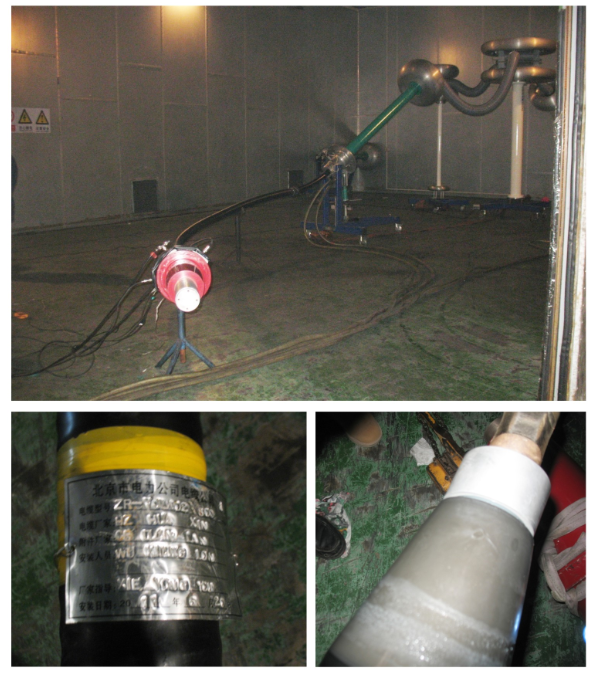

案例一:某110kv电缆线路

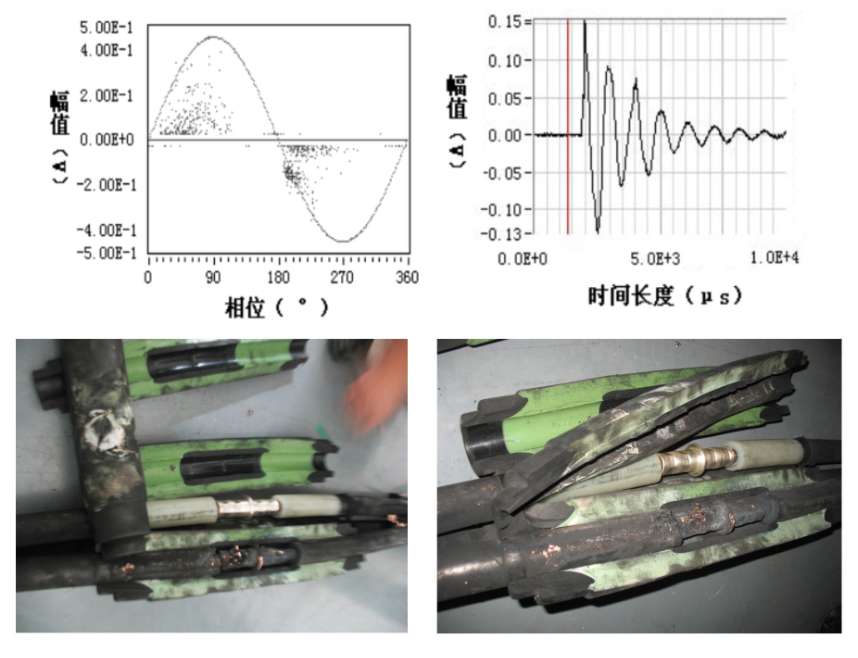

A相电缆终端有400mV的放电信号,判断为电缆终端内部放电,解剖发现该处电缆终端内部有放电痕迹,重新安装接头后再次检测局放信号消失。
案例二:某110kv电缆线路

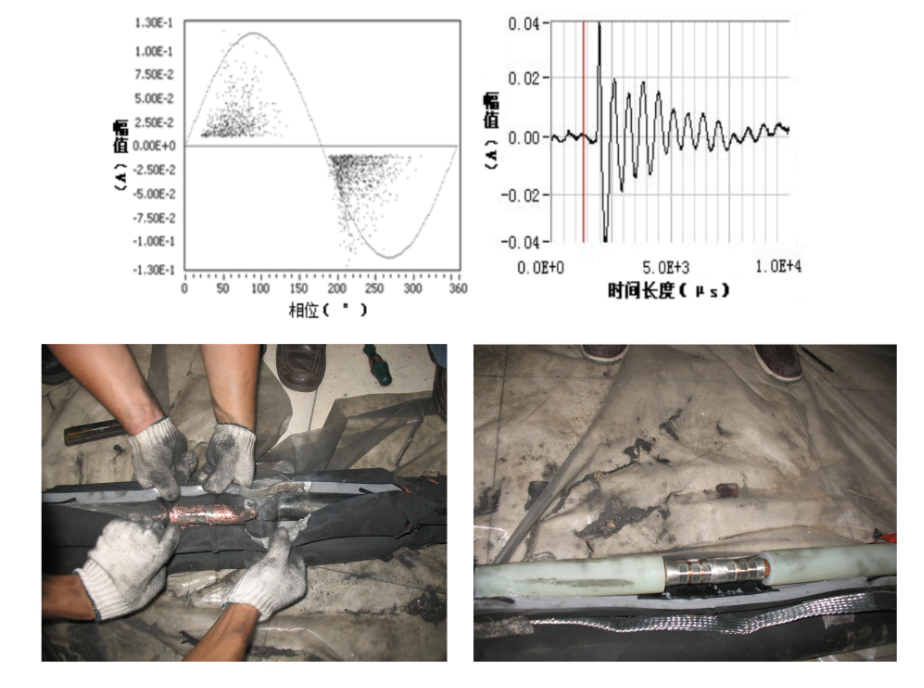

A相中间接头有300mV的放电信号,判断为电缆终端内部放电,解剖发现该处电缆相中间接头内部有放电痕迹。

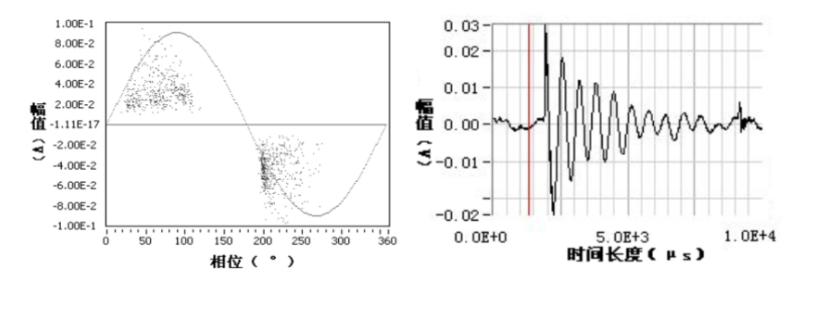

案例三:某10kv电缆线路

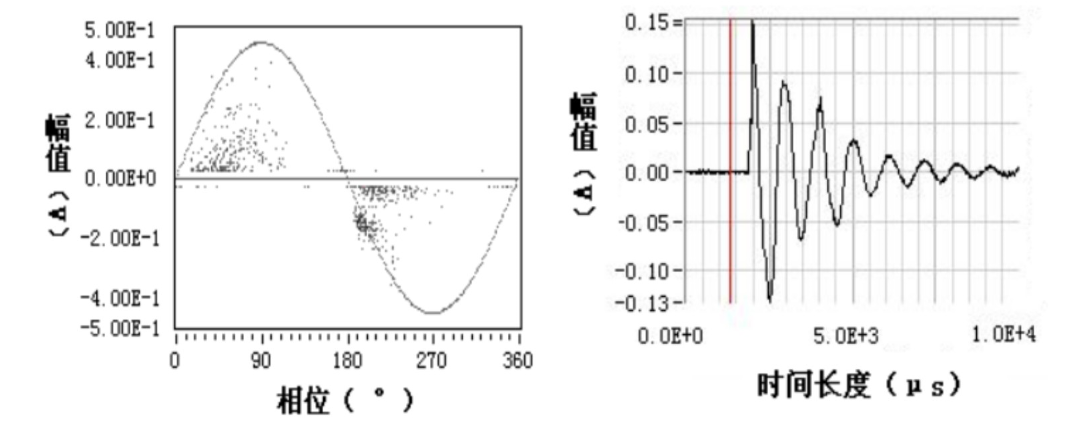

案例四:某10kv电缆线路

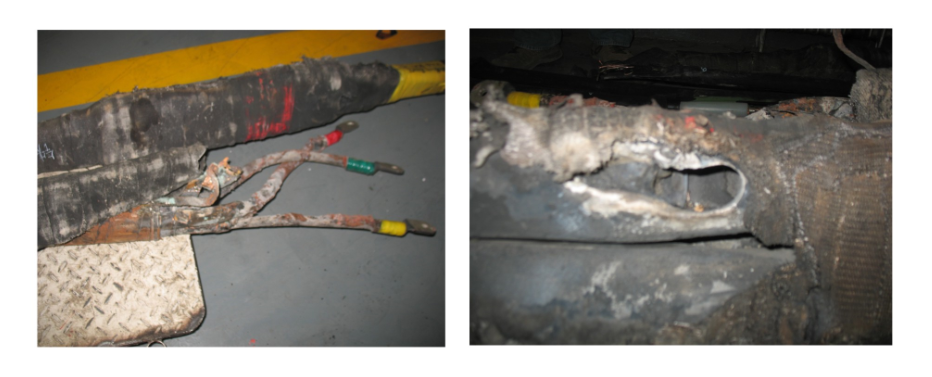

电缆中间接头有130mV的放电信号,判断为电缆终端内部放电,解剖发现该处电缆相中间接头内部有放电痕迹。
电缆试验方法总结分析:
直流耐压试验
●直流电压下,电场强度是按照电阻率分布,而XLPE电缆层中的材料电阻率分布是不均匀的,这可能在直流试验过程中出现绝缘层有的地方电场强,有的地方电场弱,导致局部绝缘击穿,在运行中引起事故;
●直流电压电场强度分布状况不同,直流耐压试验并不能模仿运行状态下电缆承受的电压,而且也不能有效的发现电缆本身及电缆接头和施工工艺上的缺陷;
●直流耐压试验有一定的空间电荷效应,会加速绝缘老化,且试验时易发生闪络或击穿。
交流耐压试验
●对于一些较为轻微的缺陷,耐压试验会使绝缘发生恶化,尽管试验当时没发生缆击穿,但在试验不久后,便会出现故障现象;
●重量大,可移动性差,主要用于试验室。
超低频介损(VLF)
●0.1Hz超低频电压试验的项目主要包括耐压试验和介损测量,只适用于中压(6~35KV) XLPE电缆,无法做局放定位.对水树特别有效。
局放试验(高频局放)
●设备简单轻便、通用性强;检出局部缺陷的实时性好,灵敏度高,预警能力强;测量结果与绝缘状态的关联度高,能够实现绝缘性能的定量评价;可以实现缺陷的电气与空间定位,易于实现定点检修和有计划更换,降低检修成本,缩短检修时间。

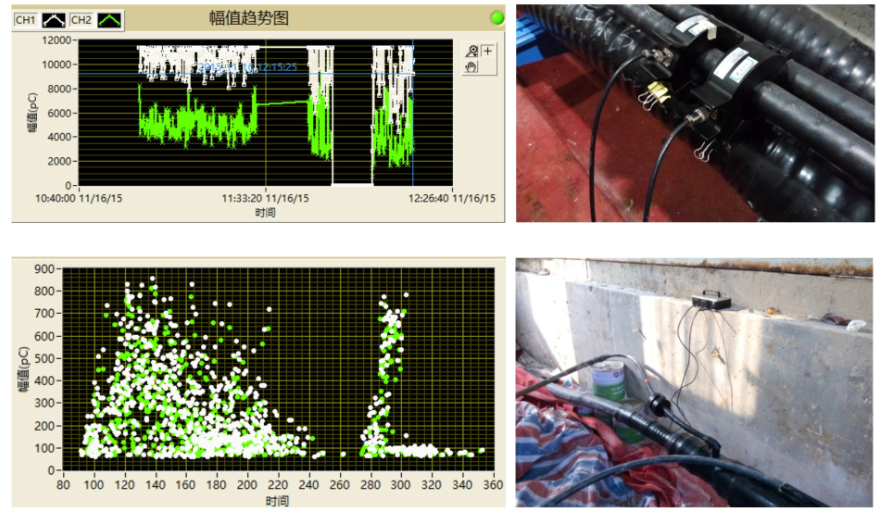

产品应用案例 (便携式局部放电检测仪现场检测)
