南京客户购入HKXZ系列变频串联谐振一台!

更新时间:2019-08-29   点击次数:

我们知道,变频串联谐振交流耐压试验装置采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振,在被试品上获得高电压大电流,是当前高电压试验的一种新方法,而它在国内外早已经得到广泛的应用。

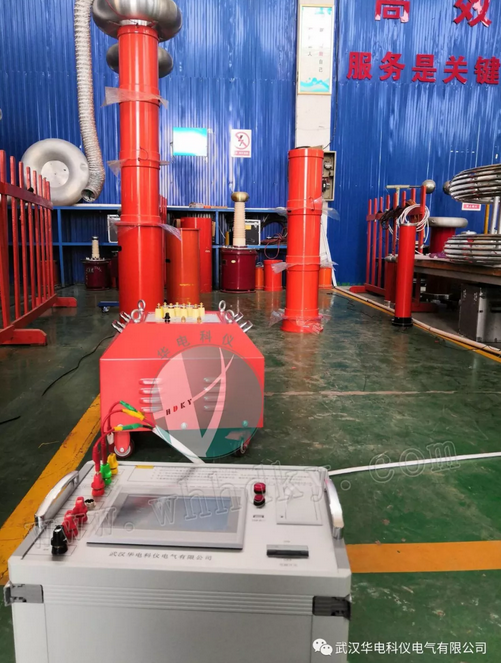

南京客户本次购入HKXZ系列变频串联谐振一台!



使用环境及技术参数

被试品对象及试验要求

1、110kV/300mm2电缆200米的交流耐压试验,电容量≤0.0294uF,试验频率30-300Hz,试验电压128kV,试验时间60min。

2110kVGIS开关(8个间隔)的交流耐压试验,试验频率30-300Hz,试验电压不超过184kV,试验时间1min

3110kV/180MVA主变中性点的交流耐压试验,电容量≤0.025uF,试验频率45-65Hz,试验电压不超过80kV,试验时间1min

4110kV母线(50m)的交流耐压试验,试验频率30-300Hz,试验电压不超过265kV,试验时间1min



工作环境

环境温度:-150C –45 0C;

相对湿度:≤90%RH

海拔高度:  3000米;



HKXZ-270kVA/270kV变频串联谐振试验装置功能特点

额定容量:270kVA;

输入电源:单相220或三相380V电压,频率为50Hz

额定电压:135kV;270kV;

额定电流:2A1A;

工作频率:30-300Hz;

装置输出波形:正弦波

波形畸变率:输出电压波形畸变率≤1%;

工作时间:额定负载下允许连续60min;过压1.1倍1分钟

温升:额定负载下连续运行60min后温升≤65K

品质因素:装置自身Q≥30(f=45Hz);

保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分)

测量精度:系统有效值1.5级;



HKXZ-270kVA/270kV变频串联谐振试验装置系统配置及其参数

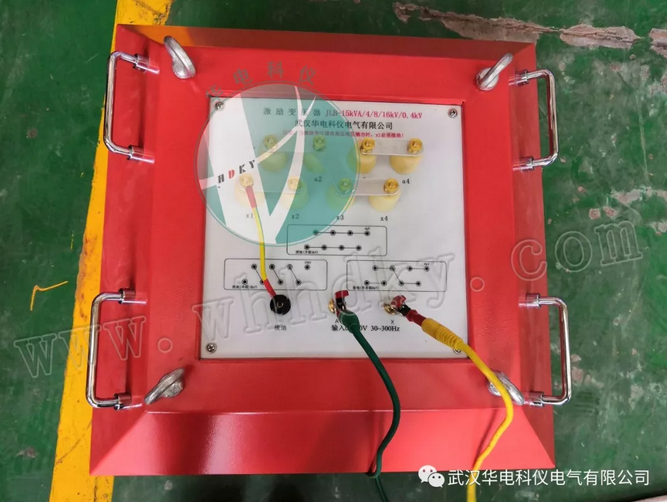

激励变压器JLB-15kVA/4/8/16kV/0.4kV      1台

额定容量:15kVA;

输入电压:0-400V,单相;

输出电压:4/8/16kV

结    构:干式;

重    量:约58kg



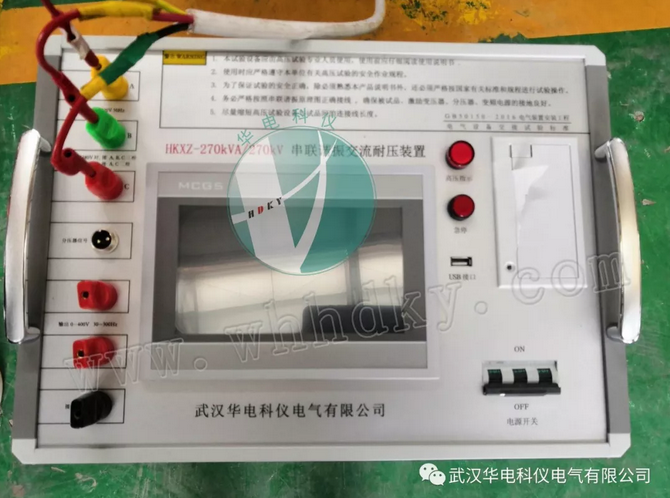

变频电源HKXZ-15kW/220/380V      1台

额定输出容量:15kW

工作电源: 220/380±10%V(单/三相),工频

输出电压:0 –400V,单相,

额定输入电流:37.5A

额定输出电流:37.5A

电压分辨率:0.01kV

电压测量精度:0.5%

频率调节范围:30 – 300Hz

频率调节分辨率:≤0.1Hz

频率稳定度:0.1%

运 行时 间:额定容量下连续60min

额定容量下连续运行60min元器件最高温度≤65K;

   平:≤50dB



【可实现以下功能

1)变频电源的放置为纵向和横向,特别适合现场操作及观察;

2)内外部具备特殊减震橡胶支撑脚和保护铝箱,可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性;

3)参数显示:触摸或外接鼠标大屏幕液晶界面显示系统可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容,电感,频率互换计算、参数查询等还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性;

4)参数设置:大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置,可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择;

5)试验模式:触摸屏和外接鼠标操作,有全自动、半自动、手动三种运行状态。具备升压、调谐(含手动、自动)、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等;

6)保护功能及其信息提示:具备高压过压保护、低压过流、过流保护,以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能;

7) 数据存储功能:试验结果保存(手动保存)、打印、上传、回查等



① 试验结果:手动或自动试验完毕后,在试验结果界面中可显示出试验时的详细参数,当试验发生中断时,可提示中断状态。可将参数保存在存储器中,该存储器为非易失存储器,可保存50次试验记录;

② 数据查询:可将已保存的试验结果数据显示到屏幕上,同时具有USB接口,可将数据输出打印或利用设备所携带打印机打印;(若客户有此需求,须在合同中予以特别明示确定)

8)自动稳压功能:系统根据设定的试验电压或手动升压结果,自动跟踪并维持稳定的试验电压,电压稳定度可达1.0%;

9)调频范围及频率分辨率均可设定:调频范围可设为30~300Hz、45~100Hz、200-300Hz、按需设置,可加快调谐过程;频率分辨率根据需要,可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz,在调谐效率与调谐精准度之间取得优化平衡;

10)频率调节分为粗调和细调,并可自动寻找试验谐振点,保证谐振频率在整个试验过程中不发生漂移;

  量:约15kg



3.高压电抗器DK-45kVA/45kV     6节

额定容量:45kVA

额定电压:45kV

额定电流:1A

  量:113H/单节

品质因素:Q30 (f=45Hz)

    构:干式

    量:约50kg



4.电容分压器FR-270kV/500pF    1

额定电压:270kV

高压电容量:500pF

介质损耗:tgσ≤0.5%

分 压 比:3000:1

测量精度:有效值1.5级

   量:约26kg
