变压器绕组变形测试仪(频响法)功能|特点|供应商

更新时间:2017-06-01   点击次数:
 小知识背景
    变压器作为电力系统的重要组成设备之一,它的安全运行对保障电力系统的安全运行具有十分重要的作用。变压器绕组是变压器发生故障的主要部位,所以研制高性能的变压器绕组变形测试仪,对于检测变压器绕组变形情况,预防变压器事故、延长变压器使用寿命具有十分重要的现实意义。



 产品概述


   变压器绕组变形测试仪(频响法)用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器,电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击,在短路电流产生的强大电动力作用下,变压器绕组可能失去稳定性,导致局部扭曲、鼓包或移位等永久变形现象,这样将严重影响变压器的安全运行。

     变压器绕组变形测试仪(频响法)由测量部分及分析软件部分组成,测量部分是由信号生成及信号测量组成的黑匣子,分析部分由笔记本电脑完成,测量部分通过USB或网络与笔记本电脑连接。



 产品图片

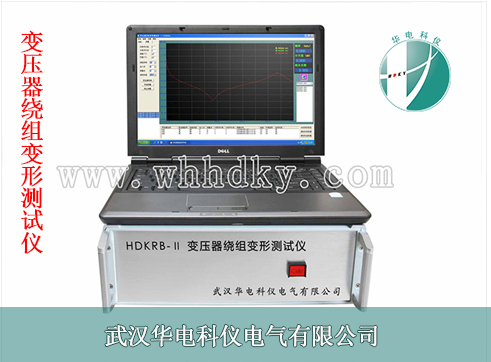

HDKRB-Ⅱ 变压器绕组变形测试仪



 产品特点


l  不对变压器进行吊罩、拆装的情况下就可以进行测试。

l  使用目前最为流行的扫频法进行测量。

l  本仪器可以对6kV以上的变压器进行测量。

l  采用分体式结构,测试主机与主控计算机之间采用USB或网络连接,即插即用。

l  现场接线简单、使用方便。

l  测量动态范围宽:-100dB20dB

l  分析软件功能强大,软件、硬件指标满足国标DL/T911-2004



 产品技术参数


l  测试主机与PC接口:USB

l  信号源:仪器自带一个通道信号输出作为扫频的激励信号;信号输出为标准正弦波,信号输出幅度可以软件调节,最大幅度Vpp10V,信号输出阻抗为50Ω。

l  两个采集通道,一个采集激励信号,一个采集响应信号,用于计算传递函数。

l  采集通道量化精度:12位。

l  采集通道最大静态误差:0.5%

l  每通道最大存储容量:64K样点。

l  采集通道输入阻抗:1MΩ。

l  扫频测量范围:0.5kHz2MHz

l  扫描方式:采用线形分布或对数分布的扫频测量方式。

l  扫描频率精度:信号源输出正弦信号的频率精度不大于0.01%

l  扫频测量频点:固定模式或用户自定义。

l  符合国家电力行业标准:DL/T911-2004



 HDKRB-Ⅱ变压器绕组变形测试仪最新报价


   武汉华电科仪电气有限公司是成立于2011年,自成立之初,一直致力于变压器绕组变形测试仪设计,研发,生产,销售以及服务,是一家优质的生产厂家。

   HDKRB-Ⅱ变压器绕组变形测试仪是我公司自主的研发产品,您可以直接点击右侧的咨询按钮进行咨询,也可以给我们留言,或者拨打客服电话:027-88933327   88933290   13163274270(售后服务)
