氧化锌避雷器带电测试仪检测氧化锌避雷器原理

更新时间:2017-05-12   点击次数:

    氧化锌避雷器是电力系统过压保护的第一道防线,其运行状况直接影响电力系统的安全运行,而处于恶劣环境中的氧化避雷器因天气、雾霾、化学侵蚀、内部老化等原因最终导致运行中的避雷器出现故障,严重时将导致避雷器爆裂,因此,在线诊断避雷器的运行状况具有无可厚非的意义。

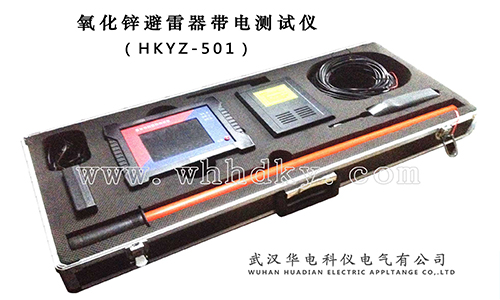

(点击图片了解HKYZ-501氧化锌避雷器带电测试仪)





 氧化锌避雷器的优劣程度可以通过采集系统电压及对地泄漏电流来实现。过去一直认为避雷器泄漏电流的采集是数据测量的重点,然而施加于避雷器的系统电压信号的采集同样重要,电压信号采集原理不恰当将直接影响测量数据的误差。

    目前国内外氧化锌避雷器测试仪电压采集原理主要有以下几种:PT有线方式采集、PT无线方式采集、开口钳直接采样等方式,不同原理的优缺点总结如下:

     1PT 有线方式:通过有线的方式将电压信号输送至仪器。由于避雷器大多离 PT 较远,通过有线连接的方式将信号输送至仪器测量端容易受到现场干扰的影响,而且 PT 的固有相位差会影响到测试数据的准确性,另外厂距离测试线拖拽过程中很容易导致 PT 输出短路,对系统的稳定运行具有潜在的威胁;



PT 有线采集

     2PT 无线方式采集:这种采集方式主要是通过在 PT 输出端连接一套无线发射装置,将采集到的电压信号发送至测试仪器接收端,这种方式免去了长距离有线连接的麻烦,但是无线发射与接收会受到环境影响,如障碍物、天气等因素。
另外很多情况下,比如铁路牵引系统中没有PT 的场合,这种方式就无法实现电压信号的采集,因此 PT 无线采集方式已无法满足目前越来越灵活的系统运行方式;



PT 无线采集

     3、开口钳采样。这种方式是使用开口的钳形传感器对避雷器泄漏电流实现采样,由于电流采集器为开口型(或有间隙)的电流传感器,这将直接导致泄漏电流的误差过大,因而无法精确测量避雷器的泄漏电流,而且这种采样方式只能测量避雷器的全电流,无法直观反映阻性电流的变化,实践证明当阻性电流增加一倍时全电流只增加了10%,使电气维修人员难以分析阻性分量的变化。



开口钳采样

     4、高压直接采样。HKYZ-501除了配置传统的高性能PT无线采集器外还配备了一个可以实现高压直接采样的电压采集器,免除了PT接线的麻烦,可以更方便的实现各种场合的避雷器测试。



高压直接采样



     HKYZ-501氧化锌避雷器带电测试仪是武汉华电可以电气有限公司在过去传统的采集器之外加配高性能配置,使得HKYZ-501具备比一般氧化锌避雷器测试仪适应性更强,可以方更方便的实现各种场合的避雷器测试。
