HKVIF程控超低频交流耐压装置图文详解

一、超低频系列产品及选用

1、命名说明



2、超低频系列产品
表1


型号	额定电压	带载能力	电源 保险管	产品结构、重量
30/1.1	30kV （峰值）	0.1Hz,≤1.1µF	10A	控制器：4㎏ 升压器：25㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
40/1.1	40kV （峰 值	0.1Hz,≤1.1µF	10A	控制器：4㎏ 升压器：25㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
50/1.1	50kV （峰值）	0.1Hz,≤1.1µF	15A	控制器：4㎏ 升压器：35㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
60/1.1	60kV （峰值）	0.1Hz,≤1.1µF	20A	控制器：4㎏ 升压器：45㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
80/1.1	80kV （峰值）	0.1Hz,≤1.1µF	20A	控制器：4㎏ 升压器：45㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
90/1.1	90kV （峰值）	0.1Hz,≤1.1µF	20A	控制器：4㎏ 升压器：55㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF


3、根据被试对向选择适当规格的产品。
使用时，试品电容量不得超过仪器的额定电容量。试品电容量过小，会影响输出波形。若小于0.05µF，仪器将不能正常输出,此时可并联0.05 µF的电容器（由本公司提供）辅助输出。下面是一些设备的电容量，供用户参考。
不同发电机的单相对地电容量
表2

	火    电			水         电
发电机容量 （MW）	200	300	600	85	125-150	300	400
单相对地电容（µF）	0.2-0.25	0.18-0.26	0.31-0.34	0.69	1.8-1.9	1.7-2.5	2.0-2.5


交联聚乙烯绝缘单芯电力电缆的电容量(µF/km)
表3

截面 电       积       容     mm2 µF/Km   电压kV	16	25	35	50	70	95	120	150	185	240	270
10	0.15	0.17	0.18	0.19	0.21	0.24	0.26	0.28	0.32	0.38	-
35	-	-	-	0.11	0.12	0.13	0.14	0.15	0.16	0.17	0.19


4、试品电流的估算方法：
　　　　计算公式：　Ｉ＝2πfCU

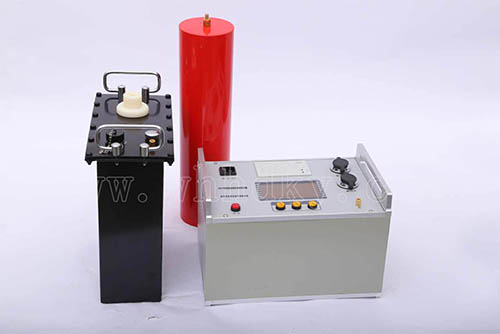

二、产品图片



三、超低频绝缘耐压试验原理

超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。

四、产品简介

本产品接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。
设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。
本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：
1.电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。
2.具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。
3.具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。
4.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。
　　5.由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

五、技术参数

1.输出额定电压：参见表1
2.输出频率：0.1Hz、0.05Hz、0.02Hz
3.带载能力：  0.1Hz   最大1.1µF
0.05Hz  最大2.2µF
0.02Hz  最大5.5µF
4.测量精度：3%
5.电压正，负峰值误差：≤3％
6.电压波形失真度：≤5％
7.使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH
8.电源保险管：参见表1
9.市电源：频率50Hz，电压220V±5%。若使用便携式发电机供电，发电机要求：频率50Hz，电压220V±5%，功率应大于3KW，并且在发电机的输出端并联一只功率不小于800W的阻性负载（如电炉），以便稳定发电机的运转速度。否则仪器将不能正常工作。

六、设备配置清单　　

1, 控制器                  1台
2, 升压器                  1台
3, 高压连接电缆            2根
4, 专用低压连接电缆        1根
5, 电源线                  1根
6, 放电棒                  1根
7, 接地线                  1根
8, 补偿电容器              1只
9，打印纸                  2卷
10，保险管                 2只
