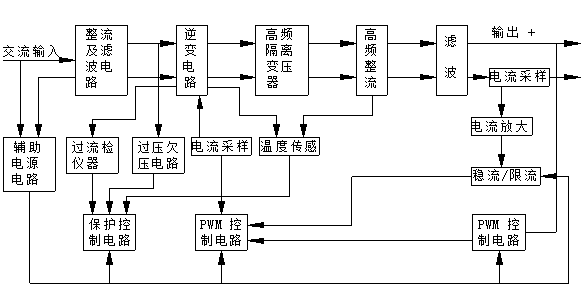

直流大电流发生器原理介绍

一、产品介绍

       5000A全自动电流发生器，采用PLC与威纶工控屏幕作为控制系统，实现的全自动大电流检测设备。该发生器能够实现一路5000A电流输出，并能将所采数据导出CSV文件，方便在电脑上进行分析处理。设备具有完善的保护措施，能够实现长时间无人职守测试。主要应用于断路器的特性测试仪，母排的温升实验，互感器的变比电机试验等。

二、产品图片

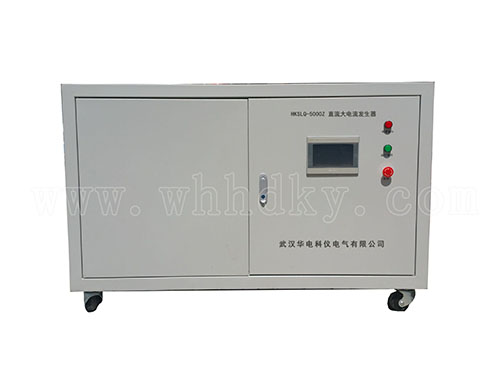

HKSLQ-5000Z直流电流发生器

三、主要特点

● 电流、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；
● 全中文界面，操作简单明了，可适应多种应用场合；
● 全触屏操作，操作直观、快捷、易上手。
● 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；
● 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；
● 试验结果显示功能，可自动判断试验结果（试验通过或试验失败）；
● 试验结果声音辨别功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；
● 暂停功能，自动控制时，此功能可做到在任意点实现电流升/降过程的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；
● 试验时间可任意设定，0秒 ~ 20小时
● 自动计时功能，自动控制时，自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；
● 手动计时功能，手动控制时，计时器可手动启动，当试验时间到，设备自动回到零位；
● 手动控制模式，此模式类似于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能，整个试验过程手动控制，按需操作；
● 手动模式电流保持功能，当到达某个电流值时，按下保持按键，电脑自动将电流控制在当前值。
● 带停止/紧急按钮，可手动复原；
● 电流升降速度智能控制，当电流接近目标电流时，升流速度会自动减慢；
● 数据导出功能，通过U盘可将设备数据存储到电脑上进行进一步处理。
● 出现过流等故障时，保护即时，准确，可靠；
● 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。


三、主要技术参数





输入电压	三相AC380V±10%，50～60HZ
输入电流	150A
输入功率	60KVA
输出功率	60KVA
输出电压	0～12V
输出电流	DC:0～5000A
稳压精度	≤±1%
稳流精度	≤±1%
额定效率	≥90%
功率因数	≤0.90
纹波系数	≥3%
输出波形	直流
	2
操作环境	-15～40℃
存放温度	-20～50℃
-绝缘电阻	输入—输出：≧5MΩ；
	输入—机壳：≧5MΩ；
	输出—机壳；≧5MΩ；
绝缘强度	输入—输出：AC1500V,10mA,1分钟；
	输入—机壳：AC1000V,10mA,1分钟
绝缘等级	B级
防护等级	IP20
冷却系统	水冷式
运行状况	满负荷24小时运行
保护模式	过热、过流、故障、保护提示
外型尺寸
重量
