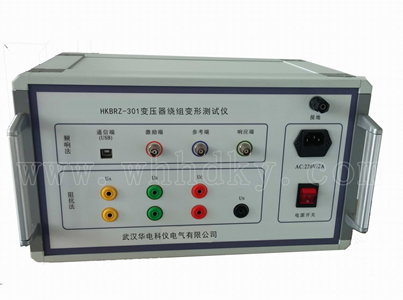

变压器绕组变形测试仪产品介绍及报价

一、产品概述
         变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。
    变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。
     变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。
  二、功能特点
1、采集控制采用高速、高集成化微处理器。
2、笔记本电脑与仪器之间通信USB接口。
3、笔记本电脑与仪器之间通信无线蓝牙接口（选配件）。
4、硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
5、高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明变化)。
6、信号输出幅度软件调节，最大幅度峰值±10V。
7、计算机将检测结果自动分析和生成电子文档(Word)
8、仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式
9、幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。
10、检测数据自动分析系统,
横向比较A、B 、C三相之间进行绕组相似性比较,其分析结果为:
①一致性很好
②一致性较好
③一致性较差
④一致性很差,
纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较，其分析结果为:
①正常绕组
②轻度变形
③中度变形
④严重变形
11、可自动生成Word电子文档，供保存和打印。
12、该仪器完全满足电力标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》的技术条件。
使用特点：
1．变压器绕组变形测试仪由测量部分及分析软件部分组成，测量部分是高速单片机控制，由信号生成及信号测量组成。测量部分由无线蓝牙接口与平板电脑连接，无需接线，使用方便，也可使用USB接口与平板电脑或者笔记本电脑连接。
2．在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆装的情况下就完成所有测试。
3．仪器具备多种频率线形扫频测量系统测量功能，线形扫频测量扫描频率高达10MHz，频率扫描间隔可分为0.25kHz、0.5kHz和1kHz,对变压器变形情况提供更多的分析。
4．仪器智能化程度高，使用方便，具有自动量程调节，自动采样频率调节等多种功能。
5．软件采用windows平台，兼容windows98/2000/winXP/Windows7系统。为使用者提供了更加方便和易于使用的显示界面。
6．提供历史曲线对比分析，可同时加载多条历史曲线观察，能具体选择任意曲线进行横向和纵向分析。配有专家智能分析诊断系统，可以自动诊断变压器绕组的状态，同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
7．软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、具有彩色打印功能，方便用户出测试报告。
8．软件人性化特点明显，测量的各种条件多为选择项，变压器详细参数可保存用做诊断参考，并且不用在现场输入，可以以后再添加修改信息，使用起来更加方便。
9．软件智能化程度高，在输入、输出信号连接好之后，设置好条件参数，就可以完成所有的测量工作，并且随时能在测量中打开历史波形曲线进行比较观   察和停止测量。
10．每相测量所需时间小于60秒,对一台高、中、低绕组的电力变压器（容量、电压等级不限）进行绕组变形测量，总需时间不超过10分钟。
11．测量变压器时,接线人员可任意布放信号输入输出引线,对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。
三、技术参数
扫描方式：
1．线性扫描分布
扫频测量范围：(10Hz)-(10MHz)40000扫频点、分辨率为0.25kHz、0.5kHz和1kHz
2．分段扫频测量分布
扫频测量范围：(0.5kHz)-(1MHz)、2000扫频点；
(0.5kHz)-(10kHz)
(10kHz)-(100kHz)
(100kHz)-(500kHz)
(500kHz)-(1000kHz)
其他技术参数：
幅度测量范围: (-120dB)至(+20dB)
幅度测量精度:   0.1dB
扫描频率精度:   0.01%
信号输入阻抗：  1MΩ
信号输出阻抗：  50Ω
信号输出幅值：  ±20V
同相测试重复率：99.9%
测量仪器尺寸(长宽高)300X340X120(mm)
仪器铝合金箱尺寸(长宽高)310X400X330(mm)
总体重量:10Kg
四、相关产品推荐
HKBRZ-301 变压器绕组变形测试仪：http://www.whhdky.com/products/byqjc/201902255.html
HKBRZ-202变压器绕组变形测试仪（频响法）：http://www.whhdky.com/products/byqjc/201902250.html
更多访问：http://www.whhdky.com
五、报价信息
         HKBRZ-301 变压器绕组变形测试仪是我公司自主研发生产的产品，同时还配备完善的技术培训指导与售后维修服务。您可以点击左侧咨询按钮向我们咨询，或者拨打“027-88933327或者13163274270”，我们会竭诚为您提供最优质的服务。
