石墨合闸双端高压开关测试仪产品介绍及报价

更新时间:2019-12-19   点击次数:
一、产品概述
       随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即(高压开关机械特性测试仪)是依据最新的《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

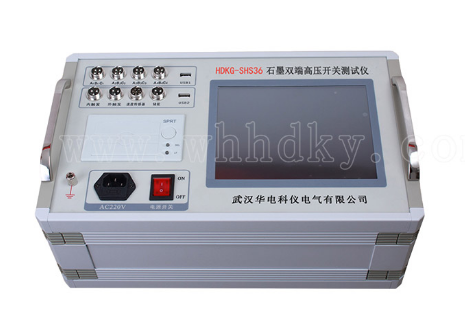

HDKG-SHS36石墨合闸双端高压开关测试仪
二、功能与特点
  1. 8.4寸进口高亮彩色大屏,在太阳光下清晰可见,嵌入式操作系统,windows操作界面,界面直观,触摸屏,便于现场操作人员使用。
  2. 高速热敏打印机,方便现场打印测试数据。
  3. 机内集成式操作电源,无须现场二次电源,现场使用方便快捷。可提供DC20~265V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
  4. 配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷。
  5. 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
  6. 开关动作一次,得到所有数据及图形。
  7. 主机可存储六千组现试验数据(可扩展存储卡),机内实时时钟,便于存档。
  8. 配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。
  9. 同时可测12路金属触头断口、6路合闸电阻、6路石墨触头测试、3路双端接地。
  10. 内含包络线,通过多台(2-10台)开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。
  11. 内部抗干扰电路可满足800KV变电站内可靠使用。
三、主要技术参数:
    1.时间测量:
                12路 固有分闸(合闸)时间
                分闸(合闸)相内不同期
                分闸(合闸)相间不同期
                合闸(分闸)弹跳时间(弹跳次数)
                测试范围:0.01ms~20s,分辨率:0.01ms,准确度:0.1%±2个字
2.合闸电阻测量:
             6路固有分闸(合闸)时间
                 分闸(合闸)相内不同期
                 分闸(合闸)相间不同期
                 合闸(分闸)弹跳时间(弹跳次数)
                 合闸电阻投入时间
3.测量范围:10~10000Ω,分辨率0.1Ω,精度1%
4.石墨触头测量:
             6路固有分闸(合闸)时间
                 分闸(合闸)相内不同期
                 分闸(合闸)相间不同期
5.双端接地开关测量:
             3路固有分闸(合闸)时间
                 分闸(合闸)相内不同期
                 合闸(分闸)弹跳时间及波形
6.速度测量:刚分(刚合)速度
                 指定时间段(行程段或角度段)平均速度
7. 测速范围:1mm传感器 0.01~25.00m/s,
                0.1mm传感器 0.001~2.50m/s
                0.5°角度传感器 1周波/ 0.5°
8.行程测量: 动触头行程(行程)
                接触行程(开距)
                过冲行程或反程(超程)
传感器:50mm,分辨率:0.1mm
                360线传感器:360о,分辨率:0.25о
选配传感器:300mm、1000mm、加速度传感器
9.线圈电流测量范围:0~40A,最小分辨率:0.01A。
10.仪器电源 :AC 220V ± 10%;50Hz ± 2%
11.直流电源:输出电压:15~260V连续可调,输出电流:≤ 20A(短时)
12.外触发触发电压范围:AC/DC10V~300V,电流:≤ 120A(短时)
13. 隔离开关测量范围:
⑴、电压输出:DC15~260(可调);
               ⑵、电源输出时间:0.01-20秒(可设置);
⑶、断口信号最大采集时间为20秒;
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
14.主机体积:380×280×170mm
15.使用环境:  -10℃~+50℃
16.相对湿度:≤90%
四、相关产品推荐:
HDKG-SHS36石墨合闸双端高压开关测试仪:http://www.whhdky.com/products/dlqjc/201902294.html
HDKG-SHS33石墨合闸双端高压开关测试仪:http://www.whhdky.com/products/dlqjc/201902293.html
HDKG-SHS66石墨合闸双端高压开关测试仪:http://www.whhdky.com/products/dlqjc/201902295.html
五、
HDKG-SHS36石墨合闸双端高压开关测试仪报价
       HDKG-SHS36石墨合闸双端高压开关测试仪是我公司自主研发生产的产品,同时还配备完善的技术培训指导与售后维修服务。您可以点击左侧咨询按钮向我们咨询,或者拨打“027-88933327或者13163274270”,我们会竭诚为您提供最优质的服务。
