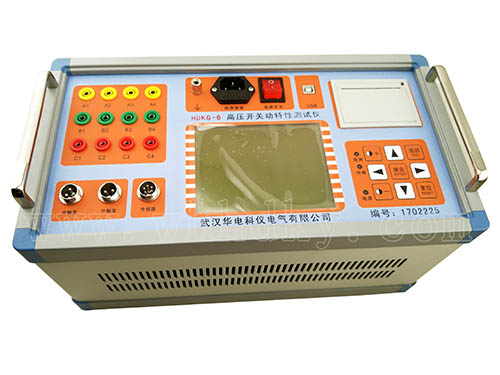

高压开关动特性测试仪技术参数及产品介绍

一、HDKG-6断路器动特性测试仪技术参数

1.使用环境

输入电源  220V±10%  50Hz±10%         大气压力  86～106kpa
温    度  －10～40℃                   湿    度  ≦80%RH

2.安全性能

绝缘电阻  ＞2MΩ
介电强度  电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

3.基本参数

时    间： 量程   25000.0ms          最小分辩率0.1ms
　　　     误差   ① 250   ms档位        0.1ms±1个字
② 2500  ms档位        0.1ms±1个字
　　　　      　  ③ 25000 ms档位          1ms±1个字
合闸电阻：量程  1600欧     分辨率：1欧
速    度： 量程　 20.00m/s             分辩率0.01m/s
           误差　 ① 0-2m/s以内       ±0.1m/s±1个字
                  ②  2m/s以上        ±0.2m/s±1个字

	量 程	分辩率	误 差
真空断路器	50.0mm	0.1mm	0.1±1个字
SF6断路器	300.0mm	1mm
少油断路器	600.0mm

行    程：



电    流： 量程 20.00A               分辩率0.01A
输出电源： DC0～300V数字可调/20A（瞬时工作），分辨率1V。
外形尺寸： 360mm(L)×280mm(W)×300mm(H)
重　　量： 9kg
  二、HDKG-6断路器动特性测试仪性能特点

1.性  能

• 时    间：6个断口的固有分、合闸时间，同相同期、相间同期。
• 重 合 闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、

 二合时间、金短时间、无电流时间值。

• 弹    跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;

每断口的分闸反弹幅值。

• 速    度：刚分、刚合速度，最大速度，时间－行程特性曲线。
• 行    程：总行程，开距，超行程，过冲行程，反弹幅值。
• 电    流：分、合闸线圈的分、合闸电流值、电流波形图。
• 动作电压：机内提供DC0～300V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

2.特  点

21. 适用于国内外生产的所有型号的SF₆开关、GIS组合电器、真空开关、油开关的机械特性试验。
21. 超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。
21. 通用测速传感器(选配)，直线行程速度传感器，旋转测速传感器，安装极为方便、简捷。
21. 开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
21. 主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
21. 主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
21. 中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。
21. 仪器配有数据分析管理软件，可与PC机联机操作，试验结果可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。

三、术语定义

• 分（合）闸时间：分（合）闸线圈上电作为计时起点，到动、静触头刚分（合）时间。
• 同相同期：同相之中，分（合）闸时间最大与最小之差。
• 相间同期：三相之中，分（合）闸时间最大与最小之差。
• 平均速度：分（合）闸过程中，动触头总行程的前、后各去掉10%,

              取中间80%，动触头运动的行程与时间之比。

• 最大速度：分（合）闸过程中，动触头开始运动后，取动触头运动每10ms为一个计速单位，直至动触头运动停止，得到若干个速度单元值，其中最大的单元速度值即为分（合）闸最大速度。
• 刚分（合）速度：根据被测开关的制造厂不同，开关型号不同，各制造厂定义了不同的刚分、刚合速度，本测试仪将各种不同的定义部分列入其中，供用户自己选择。
