双操作模式联机运行三相继电保护测试仪华电科仪(新款)

更新时间:2020-08-20   点击次数:
HDJB-802 三相继电保护测试仪(新款)产品简介
     HDJB-802 三相继电保护测试仪(新款)是保证电力系统安全可靠运行的一种重要测试工具。微机继电保护已广泛运用于线路保护,主变差动保护,励磁控制等各个领域。变电站综合自动化已成为主流。随着计算机技术、微电子技术、电力电子技术的飞速发展,应用最新技术成果不断推出新型高性能继电保护测试装置是技术进步的必然趋势。

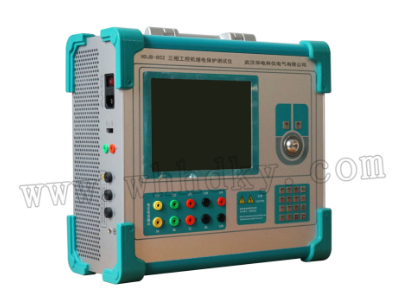

HDJB-802 三相继电保护测试仪(新款)
一、HDJB-802 三相继电保护测试仪(新款)主要性能特点
  1. 标准的4相电压3相电流输出  具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。
  2. 单机操作方便  单机由方便灵活的光电轨迹球鼠标通过大屏幕液晶显示屏进行操作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用,操作方便快捷。
  3. 双操作方式,联接电脑运行  通过Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。
  4. 软件功能强大  可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。
  5. 开关量接点丰富  10路接点输入和8对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展。
  6. 大屏幕TFT显示屏  本机采用800×600点阵大屏幕TFT高分辨率真彩液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。
  7. 自我保护  采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。
  8. 具有独立专用直流电源输出  装置设有一路110V及220V专用可调直流电源输出。
  9. 性价比高  属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。
二、HDJB-802 三相继电保护测试仪(新款)主要性能指标
交流电流输出
输出精度  ≤0.5A   ±2mA
                0.5A   0.2%
相电流输出(有效值)     040A
三并电流输出(有效值)   0120A
相电流长时间允许工作值(有效值) 10A
相电流最大输出功率               420VA
三并电流最大输出时最大输出功率   900VA
三并电流最大输出时允许工作时间   10s
频率范围(基波)   201000Hz
谐波次数           120

直流电流输出
输出精度   0.5
电流输出   0±10A / 每相,020A /两相叠加
最大输出负载电压   20V

交流电压输出
输出精度   0.2
相电压输出(有效值)    0120V
线电压输出(有效值)    0240V
相电压/线电压输出功率    80VA / 100VA
频率范围(基波) 201000Hz
谐波次数         120

直流电压输出
输出精度   0.5
相电压输出幅值   0±160V
线电压输出幅值   0320V
相电压/线电压输出功率   70VA / 140VA

开关量及时间测量
      备注
开关量输入 10路 空接点:   1~20mA,24V
电位接点接入:“0”:0~ +6V; “1”:+11 V~ +250V
开关量输出 8对 DC:220V/0.2A;AC:220V/0.5A
时间测量 测量范围0.1ms ~ 9999s    测量精度0.1mS


体积重量
外形尺寸 400×300×180mm³
单机重量 18kg
供电电源 AC 220V±10%,50/60Hz
环境温度 -10℃ ~ +50℃
