电力_铁路_石化_冶金_矿山专用可编程电流发生器

一、HKSLQ-1000BC可编程电流发生器概述
1. 可编程电流发生器用途
      HKSLQ-1000BC可编程电流发生器（简称升流器），我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。用于一次母线及其它设备的温升实验，被广泛用于电力、铁路、石化、冶金和矿山等企业的科研、生产和电气试验现场。 2. 升流器主要功能

• 可长时间输出0～1000A电流
• 通过手动调节操作方式
• 可同时串接若干只校验，提高工作效率

3.性能特点，

• 操作指示灯显示，单级电流显示
• 测量精度高         0.2级
• 功率大、体积小、带负载能力强
• 体积小、重量轻，体积只有同类产品的30%～70%，携带十分方便。


4.操作方面
（1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。
（2）测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即按下急停开关并重新检查接线。
（3）在实际接线时，电流输出端子应形成回路,不然仪器将不会输出电流。
（4）本升流器带随机输出导线;输出外接铜导线按2A/mm2选择。
（5）该设备容量是按20分钟以上工作设计，如用于批量试验，工作时间如做温升(30分钟-24小时)应按长期工作温升配制。
（6）因该仪器设计开口电压为6V，所以当负载过小是应接入假负载，以保证电流输出端有足够的阻抗，避免因次级短路引起初级的输出电流过大。

二、HKSLQ-1000BC可编程电流发生器技术特征
1.名称和分类
（1）名称：HKSLQ-1000BC可编程电流发生器。
（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。
（3）输入 交流50Hz ，380V。
（4）输出单相0—1000A交流大电流；电流可平滑平稳连续可调，精度高于0.2级；
输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于0.3%。
（5）输出电流方式：真有效值连续可调；
（6）输出波形：标准正弦波 ；
（7）输出开口电压：5V.
（8）电流精度 ：各电流均可平滑平稳连续可调，精度高于0.5级.电流电压表显示为真有效数值，精度高、稳定度高；
（9）电流稳定度：0.2%；
（10）电流波形失真：THD 1%  ；
（11）保护设置：电源过流、初级过流；
（12）功率：14KVA
单、工作原理

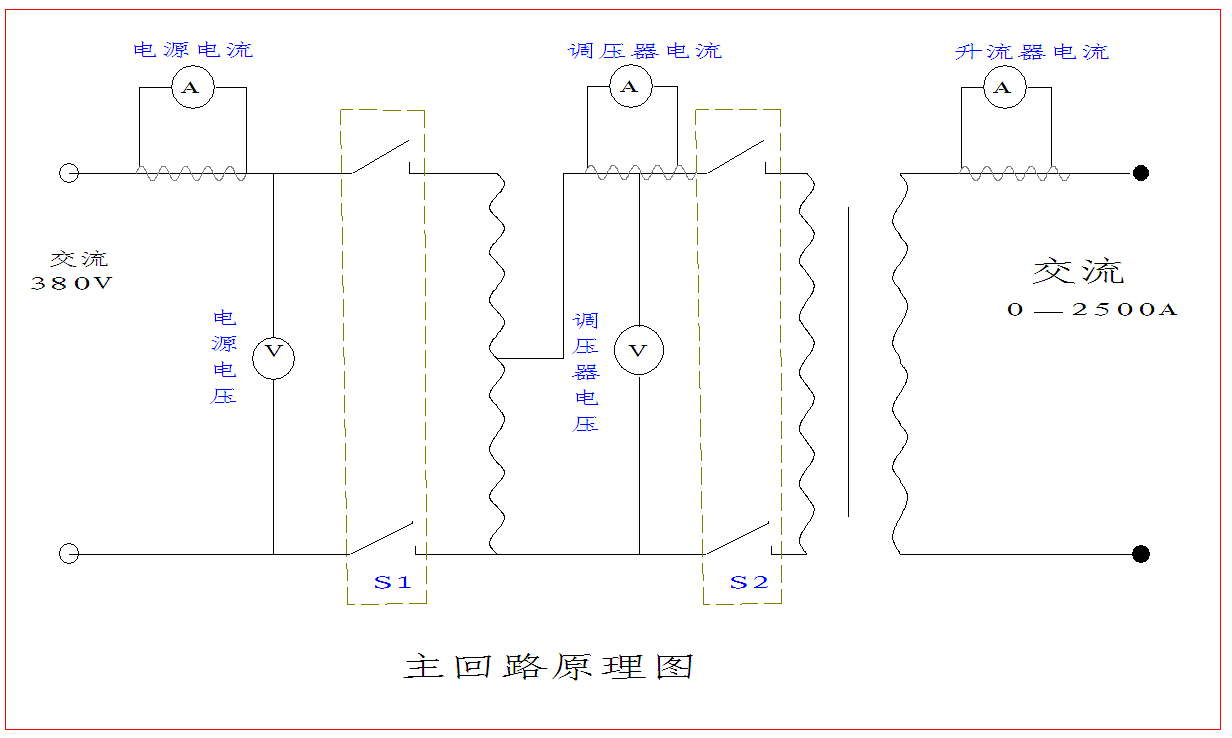

1.原理框图

2.工作原理（略）
四、操作说明
1、电源接通前，应先断开“电源开关”。
2、确保所有连接线正确连接后，电源输入端接上AC380V电压。
3、连接完毕后，合上“电源开关”，松起“急停”按钮，按下“启动”按钮，点动“电流加”使电流上升到指定的电流值。
4、试验完毕后先按下“停止”按钮（该过程中调压器自动归零），“调压器归零”指示灯亮起后断开“电源开关”。或实验完毕后直接按下“急停”按钮，等“调压器归零”指示灯亮起后断开“电源开关”。
五、安全注意事项
（1）为了操作人员及仪器的安全，确保仪器接地良好。
（2）试验准备时最先接好地线，工作完毕时，最后拆除接地线。
（3）接入仪器的电源要求能承受3倍电流冲击。
（4）仪器与试品连接时,注意检查各个接线是否错误,以免因接线错误造成设备损坏。
（5）设定过流保护的电流值最大应不超过仪器额定输出电流值。
（6）在通电情况下，不得插拔任何接线。
（7） 因该仪器设计开口电压为30V，所以当负载过小是应接入假负载，以保证电流输出端有足够的阻抗，避免因次级短路引起初级的输出电流过大。
（8）该仪器前级不合后级合不了，后级不分前级分不开。
（9）调压器带有非零位启动保护功能，调压器非零位时无法启动主回路。
（10）调压器归零过程中禁止同时按“电流加”按钮。

六、运输与保养
1.运输
本产品运输时必须进行包装，包装箱应用木箱，包装箱内应垫有泡沫等防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘、防机械损伤。
2.储存
仪器应储存在环境温度-20℃～60℃，相对湿度不超过85%，通风，无腐蚀性气体的室内。放置时不应紧靠地面和墙壁。
3.防潮
在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二小时），以使潮气散发，保护电子元器件。
4.防曝晒
仪器在室外使用时，尽可能避免或减少阳光对显示屏的直接曝晒,不可以放在特潮湿的仓库.
七、随机附件
1.电源线                  一套
2.使用说明书             一份
3.合格证                  一份
4、保修卡                 一份
八、质量保证与售后服务
1.本仪器严格按照国家标准和企业标准制造，生产过程严格执行ICSO9000标准，确保仪器质量。
2.本仪器享有3年的保质期，在此期间由于制造上的原因而使质量低于特性要求的本公司将免费予以维修。
3.本仪器实行单包。
4.在仪器使用寿命内，本公司将长期提供仪器的维护、使用培训、配件供应等相关服务。
5.如果在使用中发现问题，请及时与本公司联系，我们将根据情况采取不同方式：上门维修指导，或返厂维修。
