超声波线路故障巡检仪产品简介

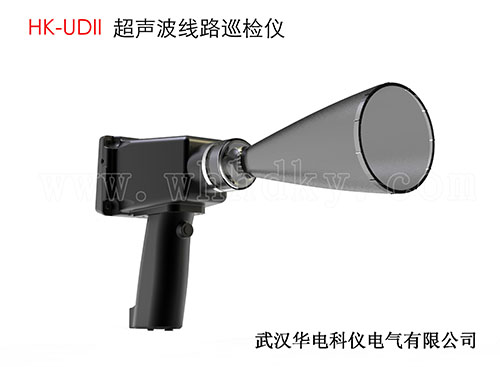

一、HK-UDII超声波巡检仪产品概述
        超声波巡检仪是通过采集电力线路、台区设备异常超声波信号并经过软件分析来诊断电力线路故障隐患的检测仪器，此仪器是在不停电的状态下实现判断故障隐患的位置和故障类型。仪器通过超声波探测器（超声波传感器）采集超声波异常信号后，传输到主机，同时通过主机内置的分析软件准确诊断出故障隐患类型及严重等级，并转换为可听声音信号及波形输出，帮助巡检人员准确发现线路故障隐患，预防恶性故障的发生，避免了不必要的停电，提高了供电可靠性，同时也提高了巡检人员工作效率和降低了巡检人员劳动强度。

产品别称：超声波局放巡检仪、配网线路巡检仪
二、HK-UDII超声波巡检仪技术规范

技术参数
测量范围	-10-70dB
测量精度	±1dB
分辨率	1dB
灵敏度	最高可检测100pC以上放电量(不小于10cm)
信息输出	TFT液晶	320×240，真彩ＴＦＴ，支持触控
	耳机接口	3.5mm插孔、标配16Ω降噪耳机
	USB接口	U盘  标配容量4G
有效距离	电压等级	检测距离
	10KV	15m
	35KV	35m
	110KV	51m
显示模式	实时模式、瞬时模式、峰值保持
存储模式	数据DAT；音频WAV
使用条件	环境温度		-10～+50 ℃
	相对湿度		≤90％ RH
外观参数	体 积		353*190*90（mm）
	重 量		约0.6KG
技术指标
信号转换器	灵敏度:-70dB ；光束发散角:72°； 电容:1900pF ； 输入电压:10VAC ；接收中心频率:40kHz
录音	WAV格式；能录48KHz采样率的音频。默认支持录音12秒
温湿度	温度：-40～120℃ ±0.5℃ ，湿度：0～100%RH ±4.5%RH
GPS	具有高达 50 个的并行通道，快速搜星；采用无源陶瓷天线，可直接接收 GPS 卫星信号；配备IPX接口，可扩展有源天线，适合车载时使用。冷启动仅需27S
存储容量	支持最大4G存储；可储存达40K组数据
CPU	采集速度：10K每秒；采集精度：16位AD
显示屏	3.5寸；触控屏；分辨率：320*240
系统电源	DC3.7V锂电池；容量约8000mAH；全载运行，可持续供电8小时；正常工作运行12小时；低功耗工作运行20小时；关机状态下功耗40uA

三、应用范围
                电力                                      通信

              铁路                                     矿山

                  水利                                    煤炭





四、产品主机结构
1、触控显示屏：供用户人机交互
2、USB接口：供U盘存储使用
3、充电孔：支持DC5V充电，支持移动电源
4、GPS天线：为增强ＧＰＳ接收信号能力
5、智能键：支持仪器开机、关机、状态锁定功能
6、锂电池：为系统提供电源
7、瞄准器：用于准确定位被检测位置
8、信号转换器：信号采集转换
9、圆台接收器：辅助信号采集
10、耳机孔：输出可听声音信号
