直流试验电源_数控_抗干扰_适用于热继电器_保护器_接触器_断路器
更新时间:2020-10-28 点击次数:
次
一、
HKZS-A
直流试验电源
产品概述
1.
用途
HKZS-A直流试验电源,我公司自行研制开发的测试设备,它集国内外同类产品的优点于一身,采用数控技术,抗干扰能力强,和上一代产品相比,由于采用低功耗、大容量的变流器,具有输出功率大,体积小,重量轻等优点。主要用于热继电器,电动机保护器,接触器,断路器,空气开关,开关柜,保护屏校验。

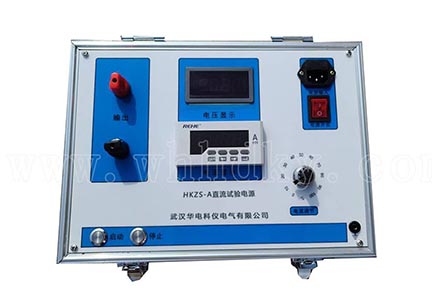

HKZS-A直流试验电源
2.
主要功能
采用美观大方的PVC面板
内置数显电流表便于直接读数
测量精度高 0.5级
功率大、体积小、带负载能力强
测试精度高
3.
主要技术指标
(1)名称:HKZS-A直流试验电源。
(2)环境组别:属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器(即可在室外环境使用)。
(3)输入电压: AC220V ±10%
(4)额定容量:5KVA
(5)最高输出直流电流值:20A。
(6)最高输出直流电压值:250V。
(7)输出调节方式:0~250V 最大负载电流20A。
二、HKZS-A直流试验电源操作方面
(1)接线完毕后,应检查一遍,看看是否有接线错误,接插件是否接触良好。
(2)测试过程中,如有打火,以及开机时无任何显示等异常现象,应立即关闭
电源并重新检查接线。
(3)在实际接线时,电流输出端子应形成回路,不然仪器将不会输出电流。
(4)本升流器带随机输出导线;输出外接铜导线按10A/mm2选择。(标配为二根1米测试线)
该设备容量是按5分钟短时工作设计,如用于批量试验,工作时间应小于2.5分钟 。
三、工作原理
1.
原理框图(略)
工作原理
(1)仪器测量线路包括一路电流测量回路和一路电流测量回路。(可按要求增加电压测试)可扩展伏安特性功能。
(2)电流测量回路包括微电流零阻抗CT、程控放大电路和采样电路。
(3)电压测量回路包括PT隔离信号采集电路,程控放大电路和采样电路。
(4)由16位单片机运用计算机数字化实时采集方法,通过测量电压信号幅值,根据电压比例关系,可推算出高压测电压值,通过测量电压信号幅值与设定电压值进行比较实现自动计时的功能,根据电流比例关系,可计算出设备输出的电流大小,通过测量电流/电压信号幅值与设定值进行比较实现过流保护的功能。
四、面板说明(略)
五、操作说明
1、电源线接通前,首先将“电流调节”手柄逆时针调至零位。
2、接线方式:直流输出正负极不要接错
3、电源接通后,合上“电源开关”,按下“启动”按钮,再顺时针转动“电流调节”手柄,调出需要的输出电压,电流。
4、实验完毕按下“停止”按钮,设备自动归零
5、断开电源开关
六、安全注意事项
(1)为了操作人员及仪器的安全,确保仪器接地良好。
(2)试验准备时最先接好地线,工作完毕时,最后拆除接地线。
(3)仪器与试品连接时,注意检查各个接线是否错误,以免因接线错误造成设备损坏。
(4)设定过流保护的电流值最大应不超过仪器额定输出电流值。
(5)在通电情况下,不得插拔任何接线。
七、运输与保养
1.
运输
本产品运输时必须进行包装,包装箱应用木箱,包装箱内应垫有泡沫等防震层。包装好的产品,应能经公路、铁路、航空运输。运输过程中不得置于露天车箱,仓库应注意防雨、防尘、防机械损伤。
2.
储存
仪器应储存在环境温度-40℃~60℃,相对湿度不超过85%,通风,无腐蚀性气体的室内。放置时不应紧靠地面和墙壁。
3.
防潮
在气候潮湿的地区或潮湿的季节,本仪器如长期不用,要求每月开机通电一次(约二小时),以使潮气散发,保护电子元器件。
4.
防曝晒
仪器在室外使用时,尽可能避免或减少阳光对显示屏的直接曝晒,不可以放在特潮湿的仓库.
八、直流试验电源相关产品推荐:
HKZS-A直流试验电源:
http://www.whhdky.com/products/dnjljd/2019021990.html
HKZD-A 直流电源综合测试仪:
http://www.whhdky.com/products/xdcjc/201902368.html
HKZS-B可调直流试验电源:
http://www.whhdky.com/products/jdbhcs/201902118.html
