一、产品概述

1.1  常规用途

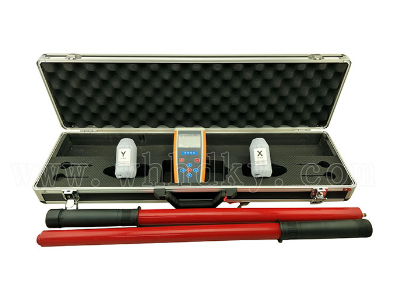

       本公司（华电科仪）生产的“TAG5000A 无线高压核相仪”，主要应用于电力线路、变电所的相位校验和相序校验，主要功能包括验电、核相、测相序等。本产品采用双重屏蔽及全新的数字电路，具有极强的抗干扰性，完全符合(EMC)标准要求，适应各种电磁场干扰场合。
将被测导线的高电压相位信号经过处理后直接发射出去，由手持机接收并进行相位比较，对核相后的结果定性，实时显示相位角度差和矢量图。
本产品采用无线传输技术，真正达到安全可靠、快速准确，不同电压等级（10V-500KV）均适用。在核对电网的结构时，对于三相连接的线路能够准确的识别不同导线的相对相位，在2 个测量组件之间无任何电气上的连接，这样可使测量装置的应用非常灵活和安全。

1.2  安全事项

★ 采用了无线电传输技术，其工作的基本原理为相位的实时比较。
★ 遵守并按规定使用本产品，确保仪器的安全运行。
★ X和Y探测器两端禁止耐压试验。
★ 测试时绝缘杆金属头部分严禁接触任何物品。
★ 遵守国家电力工业的安全工器具预防性试验安全规程。
★ 特别重视对高压带电线路上或靠近高压线路上工作人员的培训考核。
★ 在带电设备上核相必须通过绝缘操作杆进行。

附：关于“无线高低压语音核相仪”的绝缘杆的安全使用长度和试验标准。
（摘自“国家电网公司电力安全工作规程”）

一、带电作业时人身与带电体的安全距离

电压等级	10KV	35KV	66KV	110KV	220KV	330KV	500KV
安全距离	0.4米	0.6米	0.7米	1.0米	1.8米	2.2米	3.4米

电压等级	10KV	35KV	66KV	110KV	220KV	330KV	500KV
绝缘杆的最小 有效绝缘长度	0.7米	0.9米	1.0米	1.3米	2.1米	3.1米	4.0米


注：绝缘工具检查性试验（分段）的试验标准：每300mm，施加工频电压75KV，一分钟：以无击穿，闪络及过热为合格。



1.3  依据标准

XXX 无线高压核相仪 依据的相关标准如下表所示：

序号	标准名称
1	GB50150-2006　　       《电气装置安装工程电气设备交接试验标准》
2	GB/T.311-1997          《高压输变电设备的绝缘与配合》
3	DL/T971-2005         《带电作业用交流1KV~35KV便携式核相仪》
4	DL/T 596-2005                                                                                《电力设备预防性试验规程》
5	DL/T 846-2004          《高电压测试设备通用技术条件系列标准》
6	DL/T 848-2004                                                                                   《高压试验装置通用技术条件》
7	GB1094.1-GB1094.6-96 《外壳防护等级》




二、产品信息

2.1  突出优势

• 所测电压：10V -500KV，不同电压等级均适用
• 准 确 度：自校误差≤±3°
• 采样速率：10次／秒
• 日期时间设置：调整日期和时间，便于用户浏览、查看历史数据
• 背光时间设置：常亮、常灭、0-999秒内可自行设置
• 自动关机设置：从不、0-999分钟内可自行设置
• 同相定性：≤20°为同相（相位阈值0-90°内，可自行设置。系统默认 20°）
• 异相定性：＞20°为异相（相位阈值0-90°内，可自行设置。系统默认 20°）
• 现场校准功能：可对被测导线进行现场校准，确保相位角精度
• 手持机和X型探测器、Y型探测器的传输距离为X≤150m、Y≤150m
• 多模式设计，适用性更强，更安全、更方便
• 独有的人机交互界面，简捷操作
• FCC天线设计，信号更强，更易穿透墙壁、门或障碍物的阻挡
• 双重屏蔽，抗干扰性极强，完全符合EMC标准
• 图表和数据显示，更方便易读
• 定性测量：通过声光信号显示
• 定量测量：实时显示相位角度差，误差≤5°
• 相序校验：顺相序、逆相序 （120°、240°）

2.2  使用简述

X、Y型探测器首先探测线路上有无电压，检查线路是否通电，并自动通过无线信号传输给手持机。手持机则从两个探测器接收信号并与之解码相比较，最终在显示屏上显示结果：“同相”或“异相”、“频率”及“相位角度”、“矢量图”等数据和图表。


2.3  供电方式

手持机在开机状态下，会提示剩余电量！
如果测试数据显示不稳时，必须更换电池。
注：X和Y探测器应同时更换电池。

★ 手持机后盖板取下更换：5号AA碱性电池1.5V，数量2节。
★ X型探测器和Y型探测器后盖板取下更换：7号AA碱性电池1.5V，数量3节。




日期时间电量

2.4  操作界面

结果显示窗口

功能菜单提示



2.5  测试菜单（主菜单）

★ 相位
---按标准测试、显示频率、核相结果、相位角度。

★ 矢量图
---显示相角偏离矢量图表。

★ 保存
---按【OK】键保存测试数据。

★ 数据浏览
---用户及时调阅、查询历史数据。

★ 系统设置
---用于设置时间、日期、背光、关机、现场校准等。


2.6  技术指标

所测电压	10V-500kV
电源	手持机：5号AA碱性电池2节(1.5V)
	X和Y探测器：7号AA碱性电池3节(1.5V)
无线传输距离	视距150米
同相	相角偏移≤20°（ 阈值0-90°内，可自行设置）
异相	相角偏移＞20° （阈值0-90°内，可自行设置）
显示精度	定量测量≤5°
相位角分辨率	1°
相序测量	通过120°顺时针/240°逆时针来确定指示相序
显示	正显液晶显示屏，阳光下可清晰显示
操作温度	-35℃---+50℃
储存温度	-40℃---+55℃
相对湿度	≤95％ RH 不结露
手持机	0.31 kg
X探测器	0.16 kg
Y探测器	0.16 kg
