回路电阻测试仪_户内外使用_手持式操作_清晰易读

一、常规用途

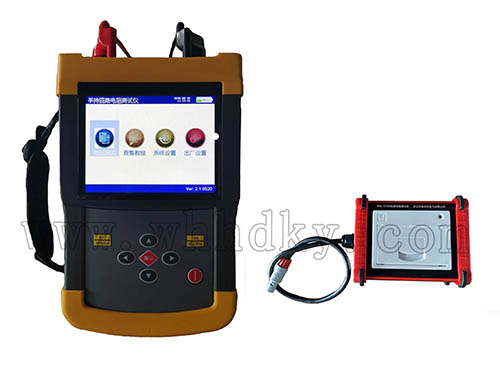

       为了满足回路电阻测量的需要，本公司最新开发研制了一款回路电阻测试仪。HKHL-S100A回路电阻测试仪是一款创新型产品，产品体积小巧，手持式操作，电池供电，便于携带。
产品主要应用于开关触点的接触电阻和其它微欧电阻的测量，测试速度快、准确度高。
  1.2  安全事项

• 本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。
• 使用本仪器前一定要认真阅读本手册。
• 仪器的操作者应具备一般电气设备或仪器的使用常识。
• 本仪表属高精密仪表，应避免剧烈振动。
• 对本仪器的维修、维护和调试应由专业人员进行。
• 在测试过程中，禁止拆卸和移动测试夹和供电线路。

1.3  依据标准
HKHL-S100A回路电阻测试仪依据的相关标准如下表所示：

序号	标准名称
1	GB50150-2006　　  《电气装置安装工程电气设备交接试验标准》
2	GB6587-86《电子测量仪器环境试验总纲》
3	GB6593-86《电子仪器质量检定规则》
4	DL/T845.3-2004    《电力行业标准回路电阻测试仪通用技术条件》
5	DL/T 596-2005        《电力设备预防性试验规程》
6	DL/T 846-2004       《高电压测试设备通用技术条件系列标准》
7	GB1094.1-GB1094.6-96《外壳防护等级》


二、产品信息
2.1  突出优势

• 输出电流最大到100A，两档电流可选，测试量程范围宽。
• 内置超大容量锂电池，一次充电可进行600次以上测试。
• 测试简单、操作方便，可连续工作8小时以上。
• 100A测试时，最长测试时间可达60秒，满足现场各种使用场景。
• 量程宽、精度高，100A时可达10mΩ。
• 具有开路提示、过热保护等完善的保护功能。
• 菜单简单友好，显示数据清晰易读，阳光下可清晰显示。
• 5分钟无操作自动关机。
• 具有本机存储和U盘存储，最高可存储99组。
• 图形界面、直观简洁、支持中英文切换。

2.2技术指标

工作电源	直流：内置12.6V/7.5AH锂电池（专用电源适配器）
输出电流	50A、100A
量程(电阻量程切换)
100A档	0～10mΩ
50A档	0～20mΩ
准确度	±(0.5%+1μΩ)
最小分辨率	0.1μΩ
试验电源	恒流限压、约2V
输入电压	最大5V
测量时间	快速、10，20，30，60秒可选
测试线	电阻小于10mΩ
显示	大屏幕彩色液晶显示屏，阳光下可清晰显示
工作温度	-10～40℃
环境湿度	≤80%RH，无结露
储存条件	-20℃~50℃，≤95％RH, 无结露
体积	长280mm×宽160mm×高60mm
主机净重	1.8Kg（含电池、不含测试线）
