架空线路接地故障查找仪_精确定点_粗略分段_配电网

更新时间:2021-01-26   点击次数:
一、产品概述:
        架空线小电流接地故障定位仪,适用于小电流接地系统架空线路,在线路发生单相接地故障而停运后,可用本设备对接地点进行精确定位。是一套便携设备,可进行多条线路的故障定位。整套设备由发射机、传感器、接收机及附件组成。在故障线路停运后,由发射机向线路施加超低频高压信号使故障重现,在线路沿途用绝缘杆将传感器挂在线路上检测信号,并通过无线方式向地面上的接收机传输数据,接收机显示测量结果。  在故障点前,电流持续存在,故障点后,电流消失。可先进行粗略分段,再精确定点,从而快速确定故障位置。

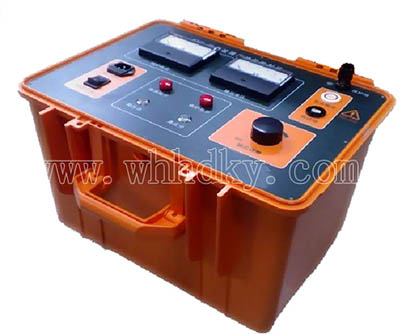

HKXJD-10KV
架空线路接地故障查找仪


二、功能特点:
  1. 适用于小电流接地系统配电网,检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。
  2. 在线路停运后进行定位,特别适用于有电缆分支的故障线路。
  3. 施加高压信号使故障重现,电流信号稳定,易于检测。
  4. 超低频信号避免系统分布电容影响,能对高阻值故障进行定位。
  5. 发射机安全特性:高压启动闭锁功能、输出允许直接短路。
  6. 传感器使用高灵敏度传感器,开口设计,无需闭合,方便在线路上挂接。
  7. 传感器和接收机无线通讯传输,安全可靠。
  8. 发射机可使用市电、发电机供电,传感器和接收机干电池供电。
  9. 发射机体积小,重量轻;传感器为体积重量最小化设计,方便沿线挂接;接收机为手持式设计。
  10. 接收机采用大屏幕液晶显示器,显示传感器状态、电流波形和电流值。
三、主要技术指标:
  1. 定位精度:0.2米。
  2. 发射机输出特性:
  3. 输出频率1Hz
  4. 开路电压:  基波有效值0~2800V,
  5. (脉动直流,峰值8kV,相当于10kV线路的相电压峰值);
  6. 短路电流:  基波有效值0~35mA(脉动直流,峰值100mA)
  7. 传感器与接收机的无线通讯距离:不小于30m。
  8. 发射机电源:AC 220V市电,可接发电机(输出功率≥1500W)。
  9. 发射机功率:最高功率900W。
  10. 传感器电源:3节7号碱性干电池。
  11. 接收机电源:5节5号碱性干电池。
  12. 体积:
  13. 发射机455×335×310mm;传感器180×100×35mm;接收机205 ×100×35mm
  14. 质量:发射机15kg;传感器0.45kg;接收机0.45 kg
  15. 使用条件:温度:-10℃-40℃,湿度5-90%RH,海拔<4500m。
四、仪器配置:
本设备包括发射机、传感器、接收机及相关附件:发射机的接线盘、输出连接线、挂线杆、电源线及保护地线,传感器的挂线杆等组成。
