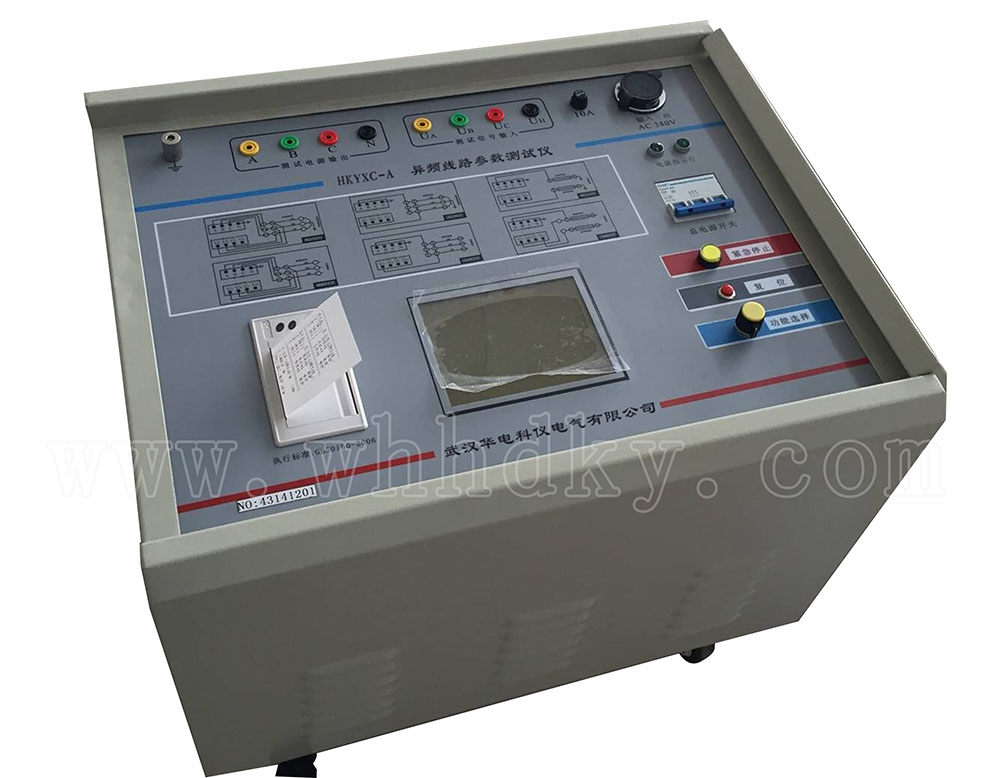

HKYXC-A 异频线路参数测试仪

设备名称:异频线路参数测试仪
型    号:HKYXC-A
数    量:1台/套
生产厂家:武汉华电科仪电气有限公司

027-88933327
027-88933327



新建高压输电线路在投入运行之前,除了检查线路绝缘情况、核对相位外,还应测量各种工频参数值,作为计算系统短路电流、继电保护整定、推算潮流分布和选择合理运行方式等工作的实际依据。一般应测的参数有直流电阻R、正序阻抗Z1、零序阻抗Z0、正序电容C1和零序电容C0、相间电容C12

对于同杆架设的多回路或距离较近、平行段较长的线路、还需测量耦合电容Cm和互感阻抗Zm

测量参数前,需要记录线路的有关设计资料如线路名称、电压等级、线路长度、杆塔型式、导线型号和截面等,并根据这些资料和现场情况作出测试方案。

在传统的输电线路工频参数测试中,采用三相自耦变和大容量隔离变压器提供测试电源,通过电力计量用的CT和PT作电信号变换,最后用指针式的高精度电压表、电流表、功率表测量各个电参数,最后计算得到输电线路工频参数测试结果。使整套试验设备体积大、重量大,需要吊车配合工作,十分不利于现场测量,而且由于测试电源为工频电源,极易与耦合的工频干扰信号混频,带来很大的测量误差,需要大幅度提高信噪比,这对电源的容量和体积又进一步提高。

本仪器能够准确测量各种高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设的工频参数(正序电容、零序电容、正序阻抗、零序阻抗、互感和耦合电容、相间电容等)。

仪器满足《110千伏及以上送变电基本建设工程启动验收规程》、DL/T559-94《220-500kV电网继电保护装置运行整定规程》、《GB50150-2006》的规定要求。

仪器采用一体化结构,内置变频电源模块,可变频调压输出电源。采用数字滤波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。
