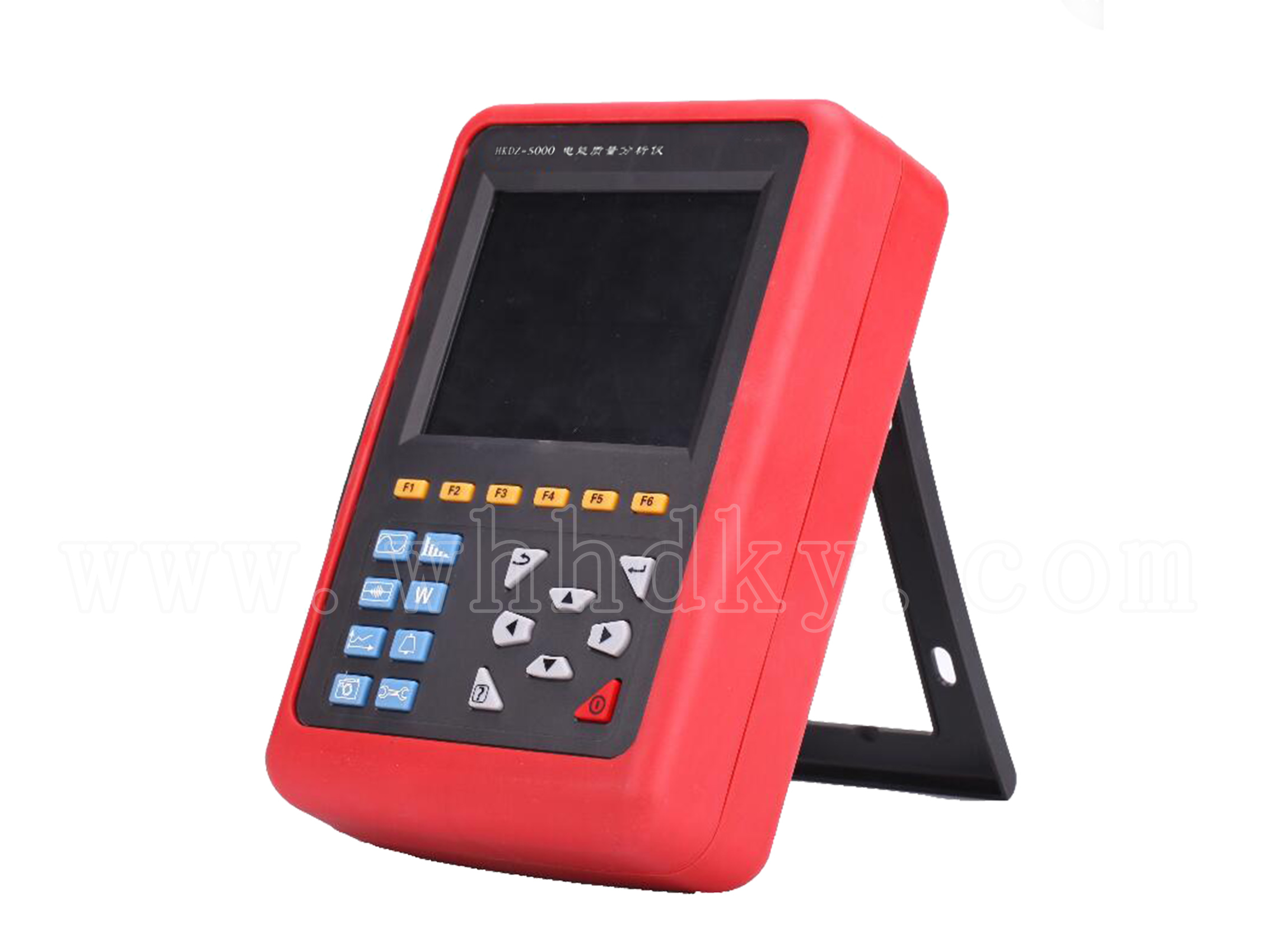

HKDZ-5000电能质量分析仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，防振结构外壳等特点。可同时测量4路电流（ABC三相及中性线电流），4路电压（ABC三相电压及中性线对地电压）、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、总谐波失真度、谐波等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。
HKDZ-5000电能质量分析仪采用DSP+ARM双处理器架构，DSP负责数据的采集及算法处理，ARM负责通信协议及人机接口处理；模拟信号采集用2片ADI公司分辨率为16位的4通道同步采样的AD7655完成，实现最高采样速率达到1MSPS，保证了通道的精度和信息完整性，保证了不错过电网中任何一个瞬态变化，使对瞬态波形、骤升骤降、瞬时中断等的侦测更加的精准；DSP工作频率达200MHz以上，能够及时监测电网并动态调整采样频率实现工频和采样频率同步；采用5.6寸LCD彩屏显示，分辨率为640dots×480dots，用不同颜色区别显示各相的参数、波形图、相量图、谐波比图，使用户可以更高效更直观地了解电网参数状态。内置闪存可同时存储60组屏幕截图，150组瞬态电压/电流捕捉波形图，12800组告警列表，启动电流侦测模式可连续捕捉100s的启动电流波形。内置2G内存卡用于存储长时间趋势曲线记录，记录20组测量参量（可选择），5s采集一次，可存储300天的趋势曲线记录。
l 为您提供工作所需的全部电能质量信息
l 4通道电流、电压测量
l 对所有的电压、电流、功率、电能、谐波、相位等电量参数做全面分析和诊断
l 可同时捕捉和记录电量参数、波形
l 配置三款电流钳008B、040B、068B可应对各种场所
l 超大液晶彩屏显示，中英文双语操作界面
l USB接口与计算机连接
|
功 能
|
功能说明
|
|
测试功能
|

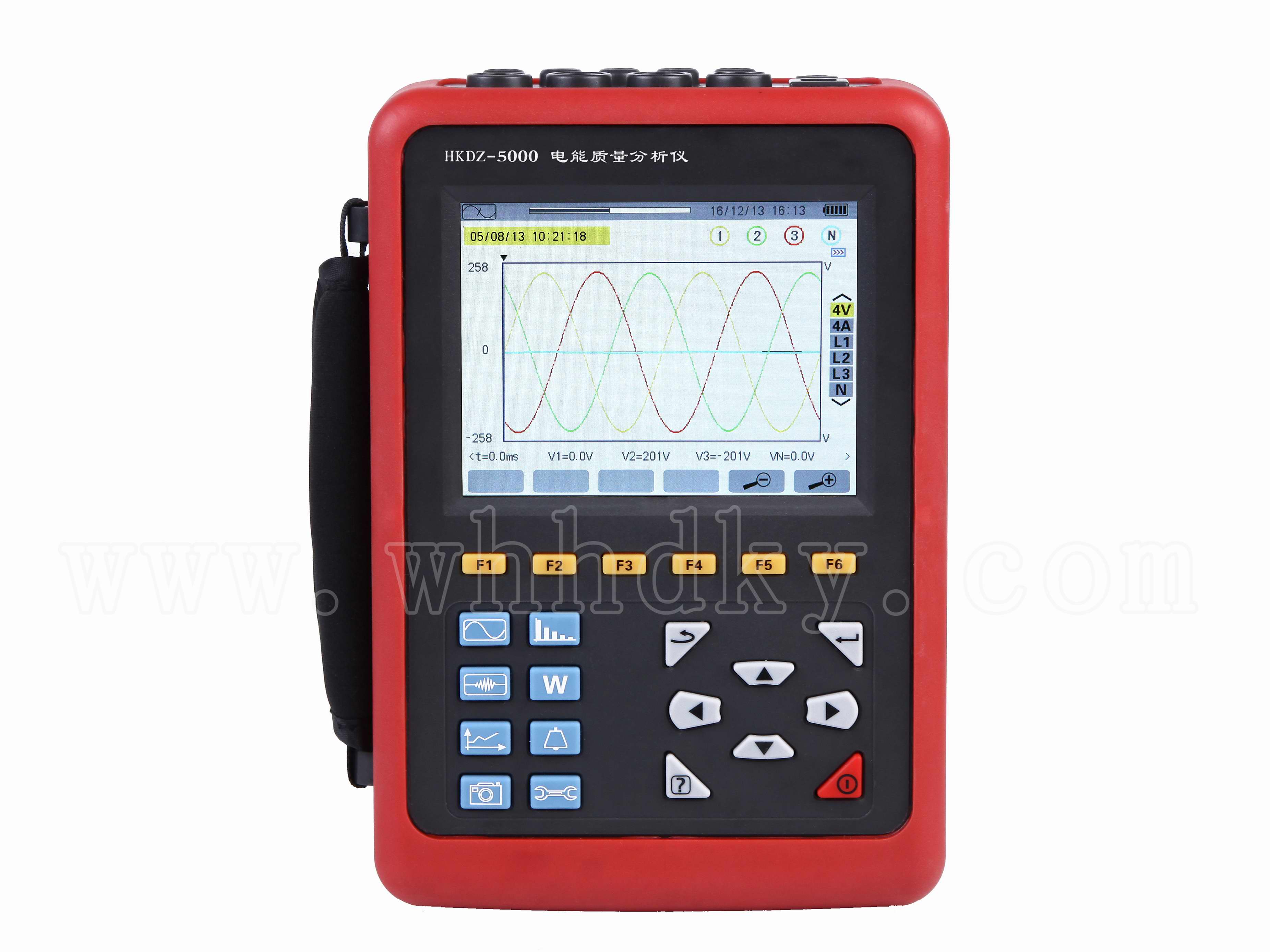

4路电压和4路电流波形实时显示
|
|
电压和电流真有效值
|
|
电压直流成份
|
|
电流和电压峰值
|
|
电流和电压一段时间内的最大/最小值
|
|
相量图显示
|
|
各相谐波的测量，达50次谐波
|
|
柱形图显示各相电流和电压的谐波比
|
|
总谐波失真度（THD）的计算
|
|
各相有功/无功/视在功率值及总值
|
|
各相有功/无功/视在电能值及总值
|
|
变压器K因数计算
|
|
COSφ位移功率因数（DPF）和功率因数（PF）的计算
|
|
闪变计算
|
|
三相不平衡计算（电压和电流）
|
|
捕捉和监测功能
|
可对电网电压电流参数的瞬间变化捕捉监测，包括电压波动、闪变、电压骤升、骤降、短时中断、暂时过电压、间谐波。仪器可同时存储150组瞬态波形。
|
|
启动电流监测功能
|
可对电气设备启动时的启动电流进行监测，有助于正确设计装机容量。可显示启动电流的有效值趋势曲线、启动电流的包络曲线、所有8路的电流电压波形。可监测100s，存储100s内每一个周期的所有波形曲线点。
|
|
记录存储功能
|
可对基本测试功能的所有测试参数（Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ）,电压50次谐波，电流的50次谐波，共123个参数进行记录，并生成趋势曲线图，记录间隔时间可设定，5s采一次可存75天。
|
|
告警功能
|
用户最多可设定40组告警监测项目，每一组都可以设定不同的判断参数（包括50次谐波共123个不同参数），可设定不同的告警临界值，可设定超临界值多长时间产生告警等。最多可以存储12800组告警记录。
|
|
截屏功能
|
在任何测试页面可截屏存储当前屏幕画面，同时自动保存记录时间和所在测试模式。如保存电流电压波、谐波柱形图、相量图等。最多可同时保存60组截图。
|
|
通讯功能
|
通过USB与电脑进行通讯，监控软件可实时显示电能质量分析测试的波形，可读取所侦测和捕捉的暂态波形、趋势图记录、告警列表、测试截图等。
|
|
设置功能
|
用户可设定时间和日期、设定显示屏对比度和亮度、设定各相线在仪器中相应的颜色；
|
|
可设定仪器的接线方式及电网类型；
|
|
可选定不同电流钳和不同电压测试变比；
|
|
可选定中文菜单或者英文菜单。
|
|
中/英文帮助菜单
|
操作时的每个阶段可随时按下“帮助”键获取相关帮助信息。
|
|
测量规格
|
测量范围
|
显示分辨率
|
参考范围内的最大误差
|
|
频率
|
40Hz～70Hz
|
0.01Hz
|
±(0.03)Hz
|
|
相电压真有效值
|
1.0V～1000V
|
最小分辨0.1V
|
±(0.5%+5dgt)
|
|
线电压真有效值
|
1.0V～2000V
|
最小分辨0.1V
|
±(0.5%+5dgt)
|
|
直流电压
|
1.0V～1000V
|
最小分辨0.1V
|
±(1.0%+5dgt)
|
|
电流真有效值
|
10mA～1000A
|
最小分辨1mA
|
±(0.5%+2dgt)
|
|
相电压峰值
|
1.0V～1414V
|
最小分辨0.1V
|
±(1.0%+5dgt)
|
|
线电压峰值
|
1.0V～2828V
|
最小分辨0.1V
|
±(1.0%+5dgt)
|
|
电流峰值
|
10mA～1414A
|
最小分辨1mA
|
±(1.0%+5dgt)
|
|
峰值因数
|
1.00～3.99
|
0.01
|
±(1%+2dgt)
|
|
4.00～9.99
|
0.01
|
±(5%+2dgt)
|
|
有功功率
|
0.000W～9999.9kW
|
最小分辨0.001W
|
±(1%+3dgt)；Cosφ≥0.8
|
|
±(1.5%+10dgt)；0.2≤Cosφ<0.8
|
|
无功功率
电感性&电容性
|
0.000VAR～9999.9kVAR
|
最小分辨0.001VAR
|
±(1%+3dgt)；Sinφ≥0.5
|
|
±(1.5%+10dgt)；0.2≤Sinφ<0.5
|
|
视在功率
|
0.000VA～9999.9kVA
|
最小分辨0.001VA
|
±(1%+3dgt)
|
|
功率因数
|
-1.000～1.000
|
0.001
|
±(1.5%+3dgt)；Cosφ≥0.5
|
|
±(1.5%+10dgt)；0.2≤Cosφ<0.5
|
|
有功电能
|
0.000Wh～9999.9MWh
|
最小分辨0.001Wh
|
±(1%+3dgt)；Cosφ≥0.8
|
|
±(1.5%+10dgt)；0.2≤Cosφ<0.8
|
|
无功电能
电感性&电容性
|
0.000VARh～9999.9MVARh
|
最小分辨0.001VARh
|
±(1%+3dgt)；Sinφ≥0.5
|
|
±(1.5%+10dgt)；0.2≤Sinφ<0.5
|
|
视在电能
|
0.000VAh～9999.9MVAh
|
最小分辨0.001VAh
|
±(1%+3dgt)
|
|
相位角
|
-179°～180°
|
1°
|
±(2°)
|
|
Tanφ(VA≥50VA)
|
-32..768～32.768
|
最小分辨0.001
|
±(1%+5dgt)
|
|
位移功率因数(DPF)
|
-1.000～1.000
|
0.001
|
±(1%+5dgt)
|
|
谐波比(Vrms>50V)
|
0.0 %～99.9 %
|
0.1 %
|
±(1%+5dgt)
|
|
谐波角(Vrms>50V)
|
-179°～180°
|
1°
|
±(3°)谐波1～25次
|
|
±（10°）谐波26～50次
|
|
总谐波率(DF或THD-F)≤50
|
0.0 %～99.9 %
|
0.1 %
|
±(1%+5dgt)
|
|
失真因数(DF或THD-R)≤50
|
0.0 %～99.9 %
|
0.1 %
|
±(1%+10dgt)
|
|
变压器K因数
|
1.00～99.99
|
0.01
|
±(5 %)
|
|
三相不平衡
|
0.0%～100 %
|
0.1 %
|
±(1 %)
|
电流钳特性
|
电流钳型号
|
电流钳
|
电流真有效值
|
电流真有效值最大误差
|
相位角φ 最大误差
|
|
008B
Ф8mm
|
|
10mA～99mA
|
±(1 % + 3dgt)
|
±(1.5°),Arms≥20mA
|
|
100mA～10.0A
|
±(1 % + 3dgt)
|
±(1°)
|
|
040B
Ф40mm
|
|
0.10A～0.99A
|
±(1 % + 3dgt)
|
±(1.5°)
|
|
1.00A～100A
|
±(1 % + 3dgt)
|
±(1°)
|
|
068B
Ф68mm
|
|
1.0A～9.9A
|
±(2 % + 3dgt)
|
±(3°)
|
|
10.0A～1000A
|
±(2 % + 3dgt)
|
±(2°)
|
一般规格
|
型 号
|
HKDZ-5000
|
|
电 源
|
可充电锂电池组9.6V，外接充电器
|
|
电池电量指示
|
 电池符号 5格显示电量，当电池电量过低时,提示1分钟后自动关机
|
|
功 耗
|
耗电流490mA，电池连续工作8小时
|
|
显示模式
|
LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm
|
|
仪器尺寸
|
长宽厚：240mm×170mm×68 mm
|
|
钳口尺寸
|
008B电流钳：7.5mm×13mm ；040B电流钳：35mm×40mm ；068B电流钳：68mm×68mm
|
|
通道数
|
4U/4I
|
|
线电压
|
1.0V～2000V
|
|
相电压
|
1.0V～1000V
|
|
电 流
|
008B电流钳 10mA～10.0A；040B电流钳 0.10A～100A；068B电流钳 1.0A～1000A
|
|
频 率
|
40Hz～70Hz
|
|
电力电量参数
|
W，VA，var，PF，DPF，cosφ，tanφ
|
|
电能参数
|
Wh，varh，Vah
|
|
谐 波
|
有，0～50次
|
|
总谐波失真
|
有，0～50次，各相
|
|
模 式
|
波形模式；谐波模式；功率和电能模式；波形捕捉模式；趋势图模式；告警模式；截屏模式
|
|
暂态记录组数
|
150组
|
|
记 录
|
300天（记录20个监测参数，每5秒记录1点）
|
|
最小/最大记录值
|
有，可测一段时间内的最大最小值
|
|
告 警
|
40种不同类型参数选择，12800组告警记录
|
|
相量图显示
|
自动
|
|
截屏快照容量
|
60个
|
|
菜单语言
|
中文、英文
|
|
通讯接口
|
USB
|
|
自动关机
|
在告警/趋势图记录/暂态捕捉模式（等待或者进行中），不自动关机。
|
|
在其它测试模式，15分钟内无按键操作，提示1分钟后自动关机。
|
|
仪器质量
|
7.8Kg(含包装)
|
|
测试线长度
|
3m；电流钳连接线长：2m
|
|
工作温湿度
|
-10℃～40℃；80%Rh以下
|
|
输入阻抗
|
测试电压输入阻抗为：2MΩ
|
|
耐 压
|
仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟
|
|
绝 缘
|
仪器线路与护套外壳之间≥10MΩ
|
|
适合安规
|
IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2
|
|
随机附件
|

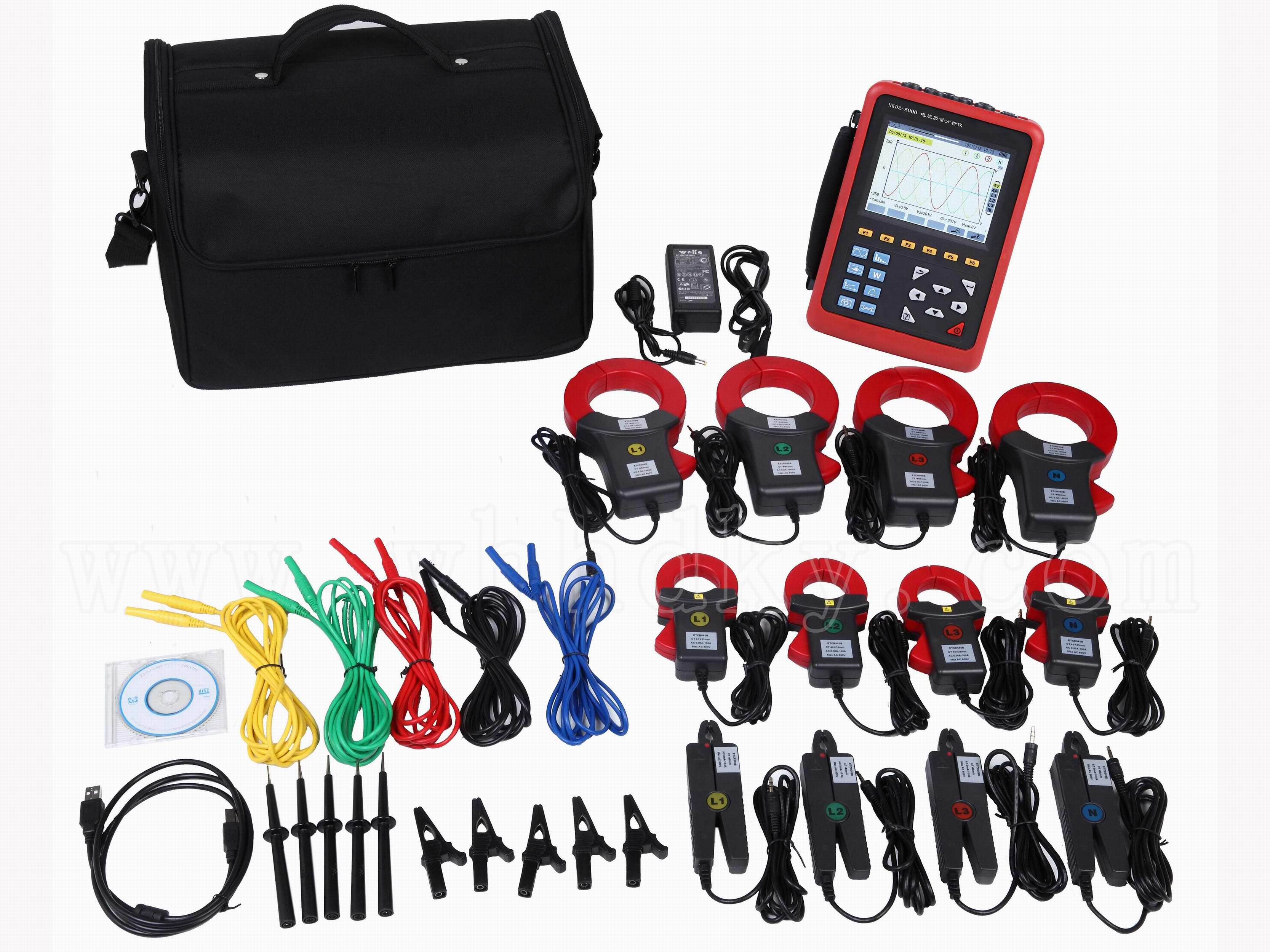

主机：1台；仪器箱：1个；电流钳：008B；040B；068B各4件；测试线：5条（黄，绿，红，蓝，黑各1条）；鳄鱼夹：5个；测试探针：5个；充电器：1个；软件光盘：1个；锂电池组：1个（内置于主机）；2G内存卡：1个（插在主机内）
|
