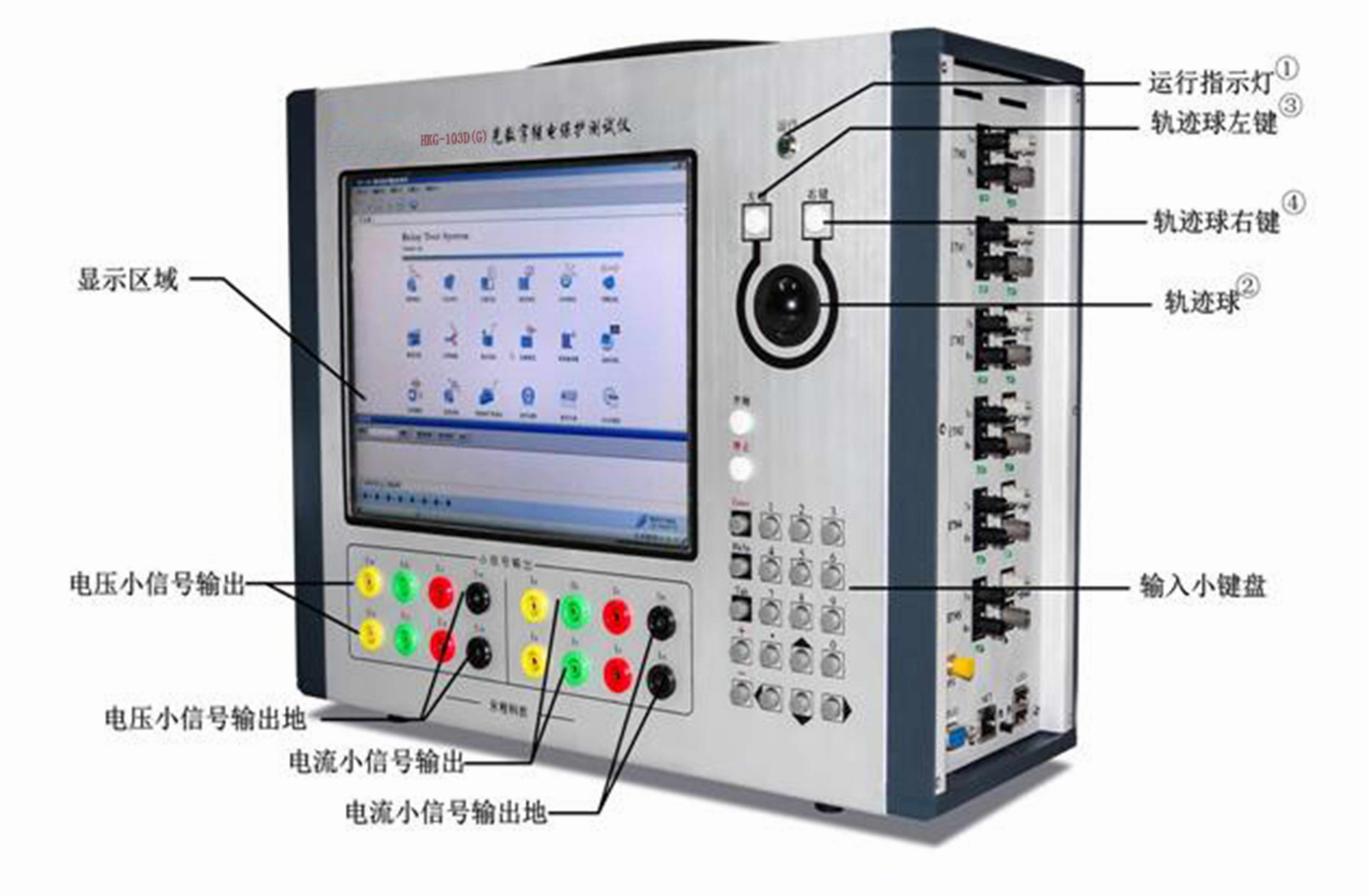

光数字继电保护测试仪工控型面板指示说明
HKG-103D(G) 面板
注：①运行指示灯亮说明系统工作正常，否则系统异常；
②轨迹球相当于鼠标；
③相当于鼠标的左键，即确定；
④相当于鼠标的右键，即取消。

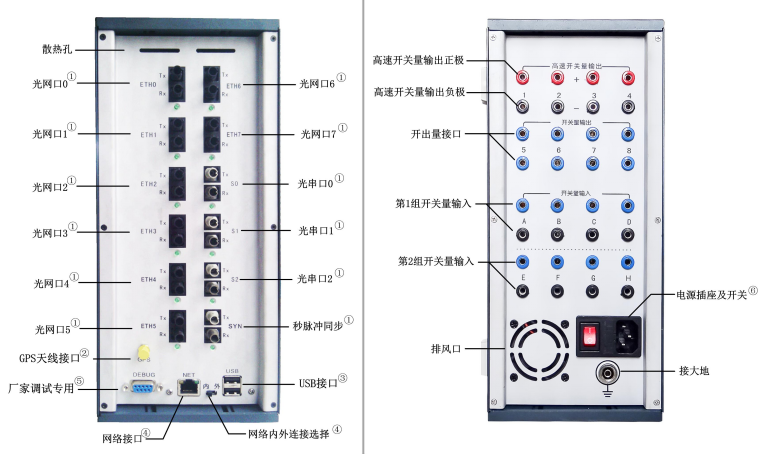

光数字继电保护测试仪工控型侧面板指示说明图
HKG-103D(G) 左右两侧面板
①光通信口Tx表示发送，Rx表示接收； ②外接GPS天线； ③可接键盘、鼠标、移动硬盘或U盘等带USB接口的外围设备；
④网络连接模式选择，内：本机测试模式，使用内部工控机操作；外：可通过网络外连笔记本电脑或台式机； ⑤厂家售后服务专用；
⑥开关指示灯亮说明电源正常，否则指示灯灭。
光数字继电保护测试仪
|
型 号
|
HKG-103D(G)
|
|
光口数量
|
8对光纤网口 + 3对光纤串口
|
|
光纤网口
|
100Base-FX (100Mbit、多模光纤、全双工)
端口类型：ST 传输距离：>1Km
支持协议：IEC61850-9-1、IEC61850-9-2(含点对点)、Goose
性能： 一个光口可同时输出10组SMV报文+16组Goose报文
支持无link发送
发送均匀性误差<0.1us
报文时间戳标记误差<0.1us
|
|
光纤串口
|
2M～10M多模光纤
端口类型：ST 传输距离：>1Km
支持协议：IEC60044-8扩展帧、国网扩展帧、许继私有
性能：发送均匀性误差<0.1us
报文时间戳标记误差<0.1us
|
|
同步接口
|
支持：GPS（内置）、PPS、IRIG-B(DC)、IEEE1588 P2P（或E2E）
性能：GPS、PPS、IRIG-B(DC)同步时钟误差<1us
1588的P2P模式下同步时钟误差<1us（1588接口与光纤网口复用）
支持B码发送。有GPS信号时用GPS时钟，无GPS时用内部时钟
|
|
小信号输出
|
通道数：12路
输出类型：电压型（可选4～20mA电流型）
幅值输出范围：DC 0~10V AC：0~7.07V 幅值精度：0.1% * 设定值 ± 1mv
频率范围： 0 ～ 1000Hz 频率精度:2mHz
相位范围： 0°～ 359.999° 相位精度:0.1°
合闸角精度：0.1° 通道同步性：<10μs
|
|
开关量输入
|
路数：8路
规格：10-250VDC或空接点,自动识别
分辨率：1μs
最大测量时间：4200S
|
|
开关量输出
|
路数：8路（含4对高速开出）
规格：空接点
交直流开断能力：0.5A,250V
|
|
电源
|
AC:176V～250V 额定频率：50Hz
|
|
重量
|
6Kg
|
|
尺寸（W*H*D）
|
300 mm *140 mm *380 mm
|
