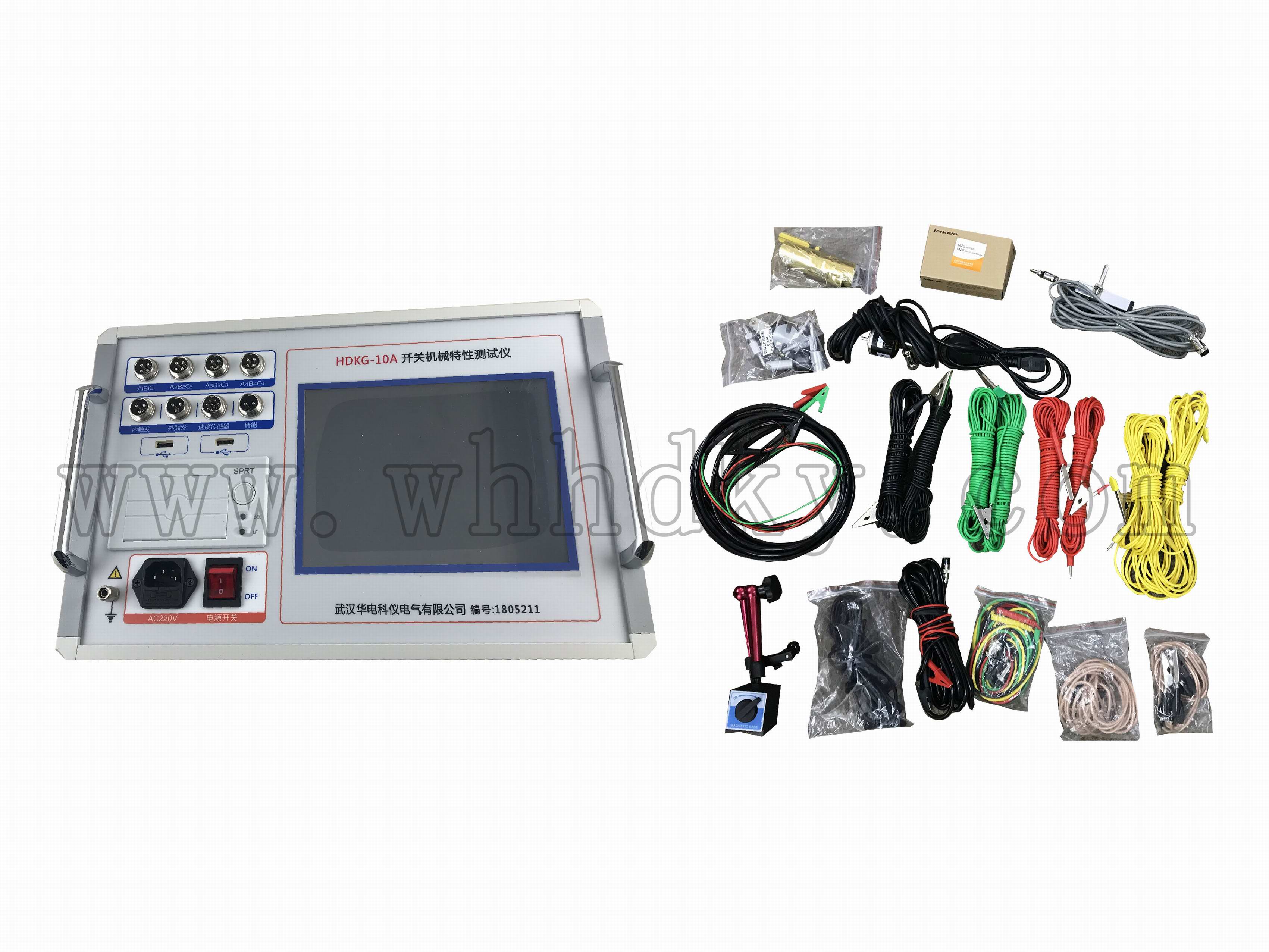

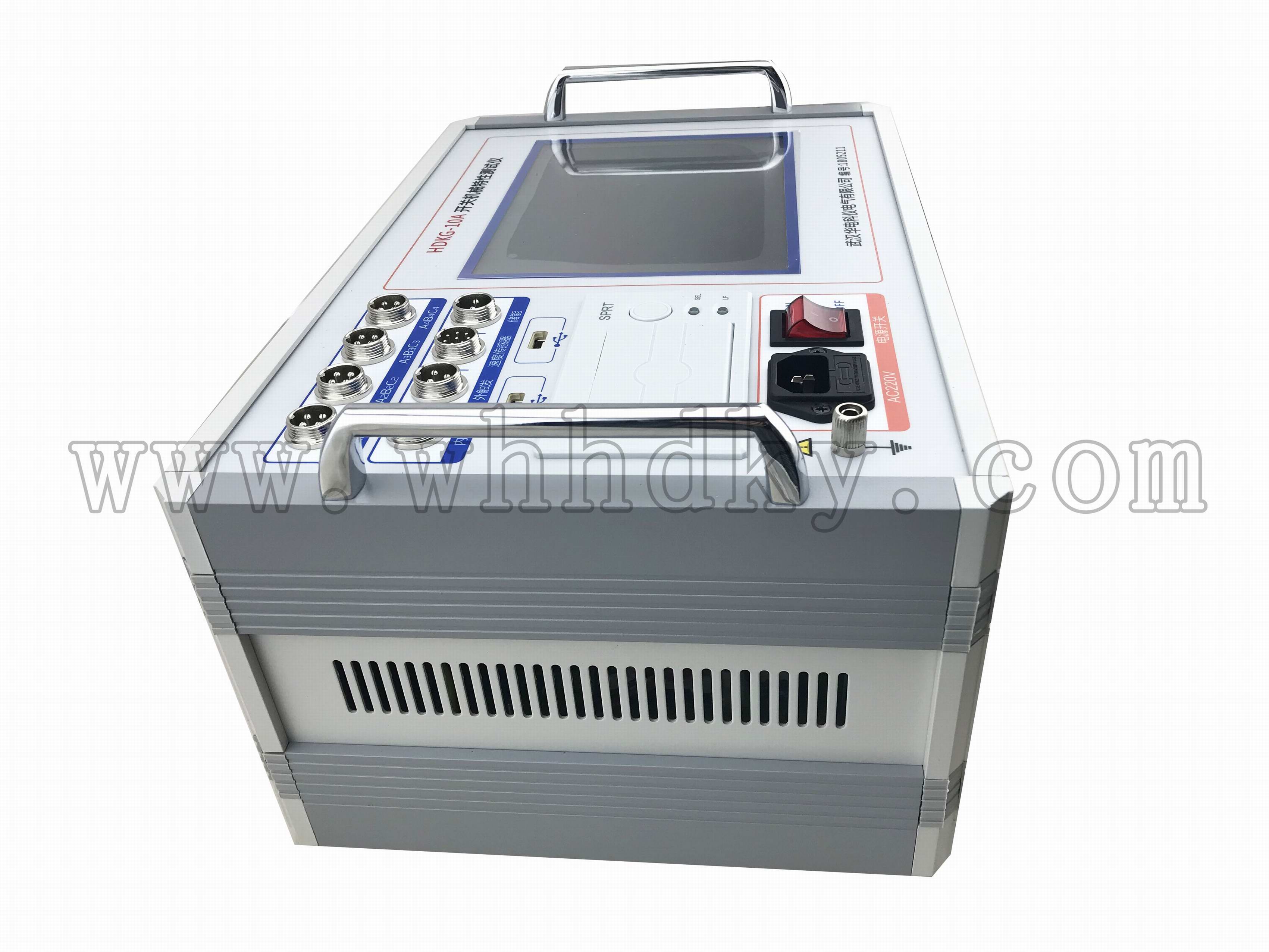

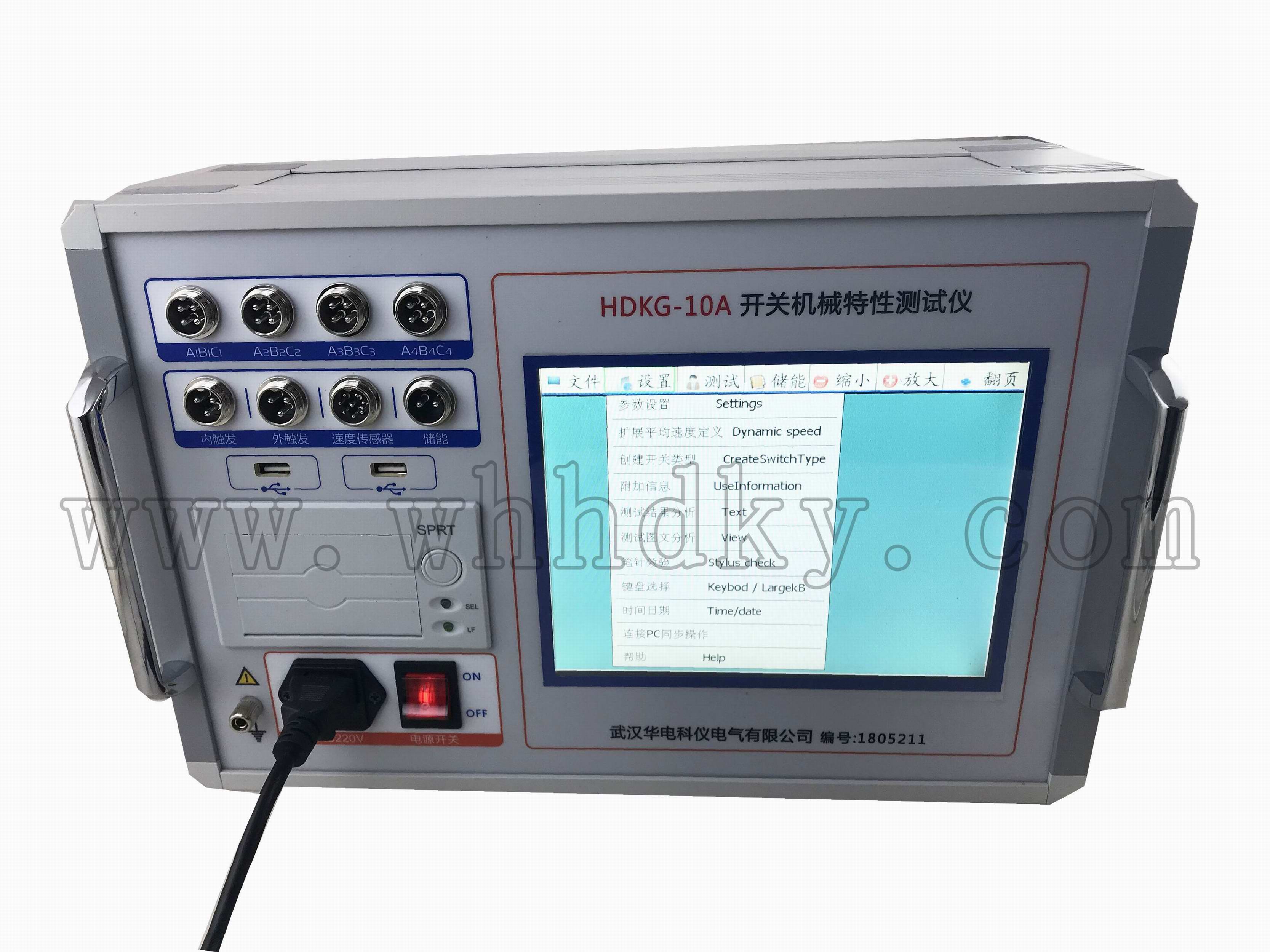

HDKG-10A高压开关动特性测试仪

时间测量：

12路 固有分闸（合闸）时间

分闸（合闸）相内不同期

分闸（合闸）相间不同期

合闸（分闸）弹跳时间（弹跳次数）

测试范围：

0.01ms～19000ms，

分辨率：

0.01ms

速度测量：

刚分（刚合）速度

 指定时间段（行程段或角度段）平均速度

测速范围：

 1mm传感器

0.01～25.00m/s，

0.1mm传感器

 0.001～2.50m/s

0.5°角度传感器

1周波/ 0.5°

行程测量：

动触头行程（行程）

接触行程（开距）

过冲行程或反程（超程）

传感器：

50mm，

分辨率:

0.1mm

360线传感器：

360^о

分辨率:

0.5^о

选配传感器：

300mm、1000mm、加速度传感器

电流

最大电流输出为20A。

交直流电源 ：

AC 220V ± 10%；50Hz ± 2%

直流电源：

输出电压：35～265V连续可调，输出电流：≤ 20A(短时)

隔离开关测量范围：

电压输出：

DC35～265V（可调）；

电源输出时间：

0.01-19秒（可设置）；

断口信号最大采集时间为19秒；

可测断口合、分闸时间、三相不同期、弹跳时间及次数

主机体积：

380×240×170mm

使用环境：

-10℃~+50℃

相对湿度：

≤90%
