HKZJ-PT配备高精度钳表，通过对N线电流的监测及对公共回路、其他回路的监测，重点解决电力系统公共回路的两点接地和多点接地等疑难故障，真正解决了运行及检修人员的后顾之忧。
本装置以系统安全为首要前提，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。
功能特点：
1. 多点接地故障分析功能，HKZJ-PT分析仪通过对HKZJ-PT及其它接地回路的电流分析，判断二次回路接地系统是否存在多点接地故障；
2. 电流显示功能，HKZJ-PT分析仪可以显示信号电流大小、HKZJ-PT接地线分流信号大小及其它接地回路的分流电流大小；
3. 波形显示功能，HKZJ-PT探测仪在对被测接地线进行探测时会显示被测回路的信号电流波形图；
4. 方向显示功能，如果HKZJ-PT探测仪探测到被测回路存在多点接地故障会显示多点接地故障点的方向；
5. 高精度电流表功能， HKZJ-PT探测仪通过配备不同型号的交直流钳表可以实现高精度交直流电流钳表功能；
6. 工程力学的外形设计、人性化设置、友善的人机界面。使用舒适、小巧精致、携带方便。
7. 工业标准设计，选用最上乘的进口元器件，装置本身可靠性极高。
8. 科学的管理保证产品的高性能。
|
环境温度
|
-30℃～+50℃
|
|
相对湿度
|
≤95%
|
|
总质量
|
2.5kg
|
|
外形尺寸（包装箱）
|
450x260x110（mm
|
|
分析仪主要技术指标
|
信号电流大小
|
0—150mA
|
|
电流检测分辨率
|
0.01mA
|
|
多点接地判断门限
|
0.5mA
|
|
多点接地阻抗检测范围
|
0—1500Ω
|
|
抗对地分布电容值
|
对地电容单支路≤100uF
系统对地总电容≤1000uF
|
|
探测仪主要技术指标
|
电流检测范围
|
0—200mA
|
|
电流检测分辨率
|
0.01mA
|
|
多点接地判断门限
|
0.5mA
|
|
多点接地方向显示
|
同向或反向
|
|
单次波形显示时间
|
12秒
|
|
多点接地报警方式
|
声光报警
|

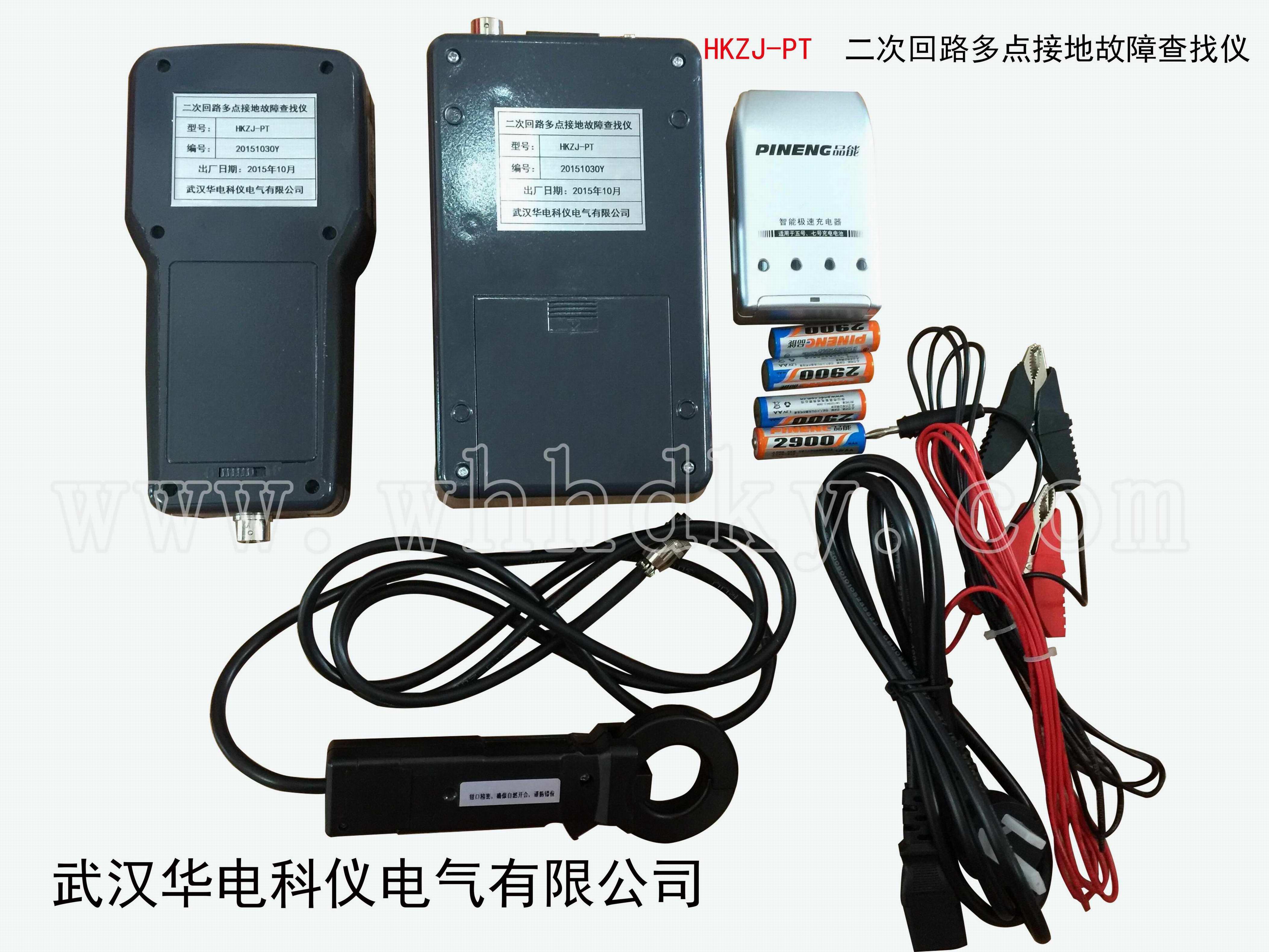

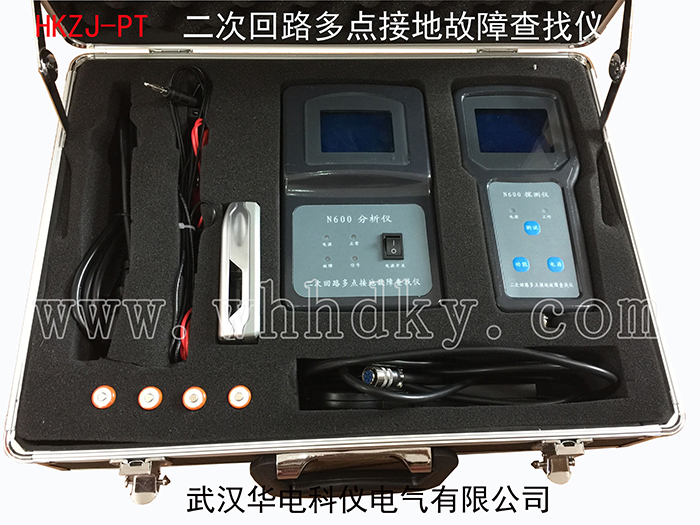

装箱清单：
1．分析仪1台
2．故障探测器1台
3．5号充电电池4节
4．充电器1个
5．钳表1支
6．信号电缆2根
7．电源线1根
8．说明书1本
9．合格证1份
10．保修卡1份
11．手提箱1个
