产品概述

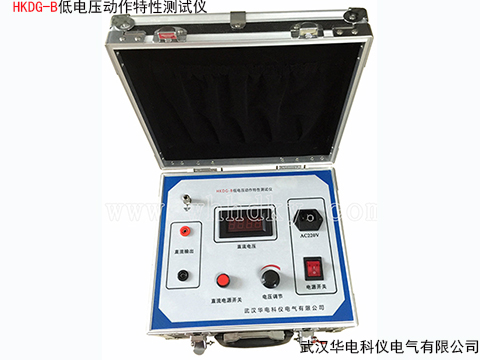

HKDG-B型低电压动作特性测试仪，是用于断路器低电压分合闸试验的专用仪器，该仪器具有携带方便、接线快捷、操作简单、运行可靠等特点，特别适合电力、石化、铁路、航空等系统的现场试验。
功能特点
1. 大屏幕高亮液晶图文显示、户外或室内显示清晰、高速热敏打印机；
2. 对话界面操作, 用户方便掌握试验方法和仪器的使用；
3. 集成操作电源，无须现场二次电源，现场使用更加方便快捷；
4. 具有录波功能，可对应时间坐标显示断口状态波形、分（合）闸线圈的电流波形、行程－时间（S－t）曲线，有利于对开关机构故障的准确判断；
5. 集成操作电源，程控控制，自动调压试验，无须人员手动操作，测量准确，测试精度高；
6. 自动试验，人工操作均可，试验方式随心所欲；
7. 内部抗干扰电路可以满足500kV变电站内可靠使用，保护电路能保证设备及人员安全,仪器并能稳定、准确测试；
8.适用于国内外所有SF6、真空、少油高压开关的机械特性的测量；
9.同时测量6路断口的固有分、合闸时间及同期性。
技术参数
|
交流输入电压：
|
AC:220V±10%
|
|
输出电压：
|
30V~250V可调（范围可商定）
|
|
最大输出电流：
|
10A
|
|
最大输出功率：
|
2000W
|
|
纹波及噪声：
|
1.0%
|
|
电压调整率：
|
±0.5%
|
|
电压调整率：
|
±1.0%
|
|
效率：
|
>85%
|
|
工作制式：
|
工作<10秒，间歇20秒
|
|
保护功能：
|
短路、过流、过载保护，具有自动恢复功能
|
|
开启时间：
|
≤1s
|
|
绝缘电阻：
|
200M(500V测试)
|
|
抗电强度：
|
输入与机壳:
|
AC1.5KV，1分钟,10mA测试;
|
|
输入与输出:
|
AC1.5KV1分钟,10mA测试;
|
|
输出与机壳:
|
AC500V，1分钟,10mA测试
|
|
工作环境
|
温度：
|
0℃∽+40℃。
|
|
存储温度：
|
-10℃∽+70℃
|
|
电磁兼容：
|
内设EMC
|
