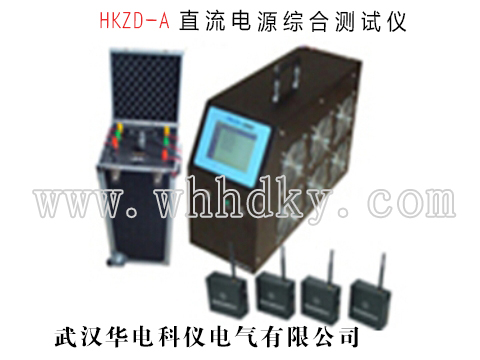

HKZD-A直流电源综合测试仪是根据国家关于直流电源运行和维护规程的相关要求，集多年
的研制成果和长期现场运行经验，综合国内外相关先进技术而派生的新产品，该装置可实现不同
容量充电机以及蓄电池组容量的检测和试验，并能准确可靠的测试出变电站直流电源系统的稳压
精度、稳流精度、纹波系数、效率值、交流输入1-25次谐波值、放电容量等参数。同时配备直流
电源综合测试仪数据分析软件，对上传至计算机的测量数据进行各种分析。
功能特点:
是一种直流电源测试分析专用设备，全自动依照国标完成交流电压调整、加载负载电阻、参数测试（纹波系数测试、稳流精度测试、稳压精度测试等）、自动记录测试值并停止测试等功能；
强大的扩展功能：兼容220V直流系统和110V直流系统的检测；
采用三相自动数控调压器：输出精度高、功率大，电压稳定度高；
使用ARM和DSP双CPU工作控制，以及16M字节的FLASH存储器；
仪表使用大屏液晶触摸屏，全汉化图形界面，操作更简单、方便；
测试过程中实时显示测试数据，所有图表清晰美观、直观方便；
可保存、回显测量数据或将其上传到PC，专用直流电源综合测试仪数据分析软件进行详细数据图表分析。随时测试随时保存、编辑、打印；
数据传入计算机，进行入库管理，可进行长期的历史数据保存和分析；
模块化结构，设计合理，运行可靠，体积小，重量轻；
大容量存储器：存储三百组稳压精度测试、纹波系数测试、稳流精度测试、效率测试、限流特性数据图形；
完备的通讯功能，具有RS232通讯接口与USB接口，利用U盘传递数据，可以U盘更新仪表软件；
具有自动测试保护功能:当在测试过程中，检测到整组或单体电池异常时，则自动终止测试；
防止对电池造成过放电，完全避免对设备造成冲击；也可根据需要人为终止正在进行的测试过程。
|
项目
|
主机规格
|
负载电流
|
适用电压等级
|
尺寸
|
直流电压测量
|
重量
|
|
主
机
|
48V 150A
|
0~150A
|
48V
|
415*180*310
|
38~58V
|
9Kg
|
|
48V 300A
|
0~300A
|
48V
|
570*225*460
|
38~58V
|
15Kg
|
|
220V 30A/110V 30A
|
0~30A
|
220V/110V
|
260*350*600
|
110V:88~132V 220V:176~275V
|
13Kg
|
|
220V 50A/110V 50A
|
0~50A
|
220V/110V
|
500*360*420
|
110V:88~132V 220V:176~275V
|
15Kg
|
|
220V 50A/110V 80A
|
110V:0~80A 220V:0~50A
|
220V/110V
|
500*360*420
|
110V:88~132V 220V:176~275V
|
15Kg
|
|
调压器
|
额定功率
|
15KVA
|
|
输入电压
|
380V±10%
|
|
输出电压
|
300V～450V
|
|
额定电流
|
20A
|
|
体积
|
260×350×600mm
|
|
重量
|
18kg
|
|
精度
|
电压：±0.5%，电流：±0.5%
|
|
纹波系数
|
0.01%～10%±0.02%
|
|
供电电源
|
AC 220V±10%
|
|
工作环境
|
温度：-5℃~50℃ 湿度：5%~90%
|
|
显示屏
|
320*240彩色图形LCD+触摸屏
|
|
内存容量
|
128Mbit
|
|
通讯接口
|
USB
|
