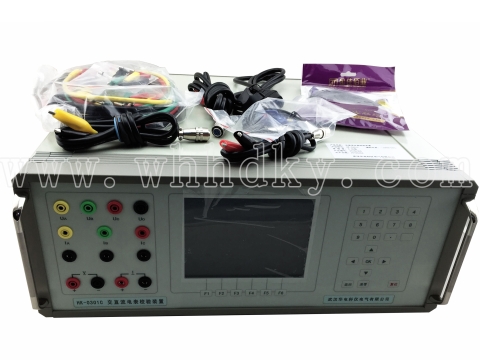

本装置是按照检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG307-2006以及相关国家标准的要求而设计的三相0.05级表源一体化装置。装置中表的核心技术是用数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分也是用DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置具有精度高、工作稳定可靠、操作方便灵活等特点。显示器采用6.5英寸TFT彩色液晶屏,图表字符显示请晰。
功能特点
1．可自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位
表）、单相交流电能表和三相交流电能表（选项）以及直流电压、电流表的基本误差。 2．在测量交流电压、电流、有功功率时，其准确度为 0.05级 ；由于装置内设有高于60KHz工作频率
的数字/频率转换器（DFC）和多个电流量程，所以在测量电能时的准确度也能保证为0.05级。3．可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
4．设有 RS-232 接口或USB接口。通过上位机软件，由 PC控制本装置可进行自动或手动检验，并对结果进行处理和管理。
5．设有大容量的非易失性存贮器，可存贮300块被检表的检测原始数据，以供查阅和上传。
工频交流输出
电压量程 50V、100V、200V、400V、600V（800V可选），每相最大输出容量 20VA；
电流量程 0.5A、1A、2.5A、5A、10A、20A，每相最大输出容量 20VA；
电压、电流调节范围 0～130%， 调节细度 5×10－5；
电压、电流、有功功率及电能准确度 0.05%；
无功功率及电能准确度 0.1%；
电流对同名相电压的相位准确度 0.05°；
频率 调节范围 45～65Hz，
调节细度 0.001Hz，
调定值准确度 0.01Hz；
相位 调节范围 0～359.99°，
调节细度 0.01°，
调定值准确度 0.05°；
电压、电流输出波形失真度 ≤0.3%；
电压、电流及功率输出稳定度 ≤0.01%/60s (峰－峰值)
谐 波 2～31次， 幅 度 0～20%， 相位细度 0.01°·N（N为谐波次数）。
直流输出
电压量程 75mV、75V、150V、300V、500V、1000V，最大输出容量 20W；
电流量程 0.5A、1A、2.5A、5A、10A、20A，最大输出容量 20W；
电压、电流调节范围 0～120%（1000V除外）， 调节细度 5×10－5；
电压、电流输出稳定度 ≤0.01%/60s（峰－峰值）；
电压调定值准确度 0.05%；
电流调定值准确度 0.1%； ·75mV输出（负载≥5Ω）准确度 0.1%
工作电源 单相 220V±10%，50Hz±5%
使用环境 温度 20℃±10℃，相对湿度 ≤85%RH
体积重量 460×460×175mm3，约20kg
