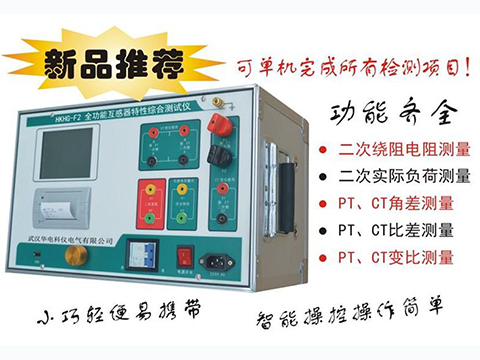

HKHG-F2 全功能互感器特性综合测试仪

设备名称:全功能互感器特性综合测试仪
型    号:HKHG-F2
数    量:1台/套
生产厂家:武汉华电科仪电气有限公司
页面关键词:全功能互感器特性综合测试仪,互感器特性综合测试仪,互感器测试仪

027-88933327
027-88933327

测试仪主要测试功能:


CT(保护类、计量类)

PT

伏安特性(励磁特性)曲线

伏安特性(励磁特性)曲线

自动给出拐点值

自动给出拐点值

自动给出5%10%的误差曲线

变比测量

变比测量

极性判断

比差测量

 比差测量

相位(角差)测量

 相位(角差)测量

极性判断

交流耐压测试

一次通流测试

二次负荷测试

交流耐压测试

二次绕组测试

二次负荷测试

铁心退磁

二次绕组测试



铁心退磁


快速选型


全功能互感器综合特性测试仪

HKHG-F2

HKHG-F1

HKHG-F

工作电源

AC220V±10%、50Hz

设备输出

0~1000V(0-20A)

0-2500V(0-20A)

0-2500Vrms,5Arms(20A)峰值

输出电流

0-600A(0-5V)

0-600A(0-5V)

0-1000A

二次绕组电阻测量

范围

0.1-300Ω

0.1-300Ω

0.1-300Ω

精度

0.5%±1mΩ

0.5%±1mΩ

≤0.5%(0.2%*读数+0.3%量程)

二次实际负荷测量

范围

5-300VA

5-300VA

5-1000VA

精度

≤0.5%

≤0.5%

≤0.5%(0.2%*读数+0.3%量程)±0.1VA

CT/PT角差测量

精度

±4min

±4min

±4min

分辨率

0.1min

0.1min

0.1min

CT/PT比差测量

精度

≤0.05%

≤0.05%

≤0.05%

分辨率

0.1

0.1

0.1

CT变比测量

范围

5-25000A/5A(5000A/1A)

5-25000A/5A(5000A/1A)

≤25000A/5A(5000A/1A)

精度

≤0.5%

≤0.5%

≤0.5%

PT变比测量

范围

1-10000

1-10000

1-500KV

精度

≤0.5%

≤0.5%

≤0.5%

工作环境

温度:-10℃-40℃,湿度:≤90%,海拔高度:≤1000m

尺寸

380mm×240mm×260mm

400mm×250mm×250mm

重量

≤22kg
