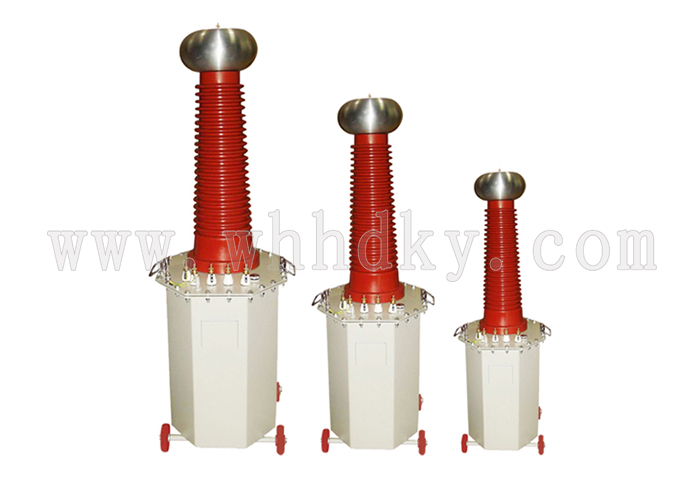

YD系列油浸式试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的，YD（JZ）系列轻型交直流高压试验变压器是在YDJ系列试验变压器的基础上按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
1.本系列产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。
2.高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。
3.低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。
4.壳体为八角形，10kVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。
5.YD系列油浸式试验变压器为单相变压器，用工频220V或380V电源接入操作箱（台），经操作箱内自耦调压器调节至0-200V或0-400V电压输出至试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
6.本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。
|
型 号
|
容量 (kVA)
|
高压电压（kV）
|
高压电流（mA）
|
低压输入
|
变比
|
温升℃ (30分钟)
|
|
AC
|
DC
|
AC
|
DC
|
电压(V)
|
电流（A）
|
高/仪
|
|
YD-1.5/50
|
1.5
|
50
|
30
|
200
|
7.5
|
500
|
10
|
|
YD-3/50
|
3
|
50
|
60
|
200
|
15
|
500
|
10
|
|
YD-5/50
|
5
|
50
|
100
|
200
|
25
|
500
|
10
|
|
YD-10/50
|
10
|
50
|
200
|
200
|
50
|
500
|
10
|
|
YD-20/50
|
20
|
50
|
400
|
400
|
53
|
500
|
10
|
|
YD-30/50
|
30
|
50
|
600
|
400
|
79
|
500
|
10
|
|
YD-50/50
|
50
|
50
|
1000
|
400
|
12
|
500
|
10
|
|
YD-5/100
|
5
|
100
|
50
|
200
|
25
|
1000
|
10
|
|
YD-10/100
|
10
|
100
|
100
|
200
|
50
|
1000
|
10
|
|
YD-20/100
|
20
|
100
|
200
|
400
|
53
|
1000
|
10
|
|
YD-30/100
|
30
|
100
|
300
|
400
|
79
|
1000
|
10
|
|
YD-50/100
|
50
|
100
|
500
|
400
|
132
|
1000
|
10
|
|
YD-20/150
|
20
|
150
|
133
|
400
|
53
|
1500
|
10
|
|
YD-30/150
|
30
|
150
|
200
|
400
|
80
|
1500
|
10
|
|
YD-50/150
|
50
|
150
|
333
|
400
|
132
|
1500
|
10
|
|
YD-100/150
|
100
|
150
|
667
|
400
|
263
|
1500
|
10
|
|
YD- 50/200
|
50
|
200
|
250
|
400
|
132
|
2000
|
10
|
|
YD-100/200
|
100
|
200
|
500
|
400
|
263
|
2000
|
10
|
|
YD-150/200
|
150
|
200
|
750
|
400
|
395
|
2000
|
10
|
|
YD-200/200
|
200
|
200
|
1000
|
400
|
526
|
2000
|
10
|
|
YD-300/200
|
300
|
200
|
1500
|
400
|
790
|
2000
|
10
|
|
YD-50/300
|
50
|
300
|
170
|
400
|
132
|
3000
|
10
|
|
YD-100/300
|
100
|
300
|
333
|
400
|
263
|
3000
|
10
|
|
YD-150/300
|
150
|
300
|
500
|
400
|
395
|
3000
|
10
|
|
YD-200/300
|
200
|
300
|
667
|
400
|
526
|
3000
|
10
|
|
YD- 300/300
|
300
|
300
|
3000
|
400
|
790
|
3000
|
10
|
|
YD（JZ）-1.5/50
|
1.5
|
50
|
70
|
30
|
15
|
200
|
7.5
|
500
|
10
|
|
YD（JZ）-3/50
|
3
|
50
|
70
|
60
|
15
|
200
|
15
|
500
|
10
|
|
YD（JZ）-5/50
|
5
|
50
|
70
|
100
|
15
|
200
|
25
|
500
|
10
|
|
YD（JZ）-10/50
|
10
|
50
|
70
|
200
|
50
|
200
|
50
|
500
|
10
|
|
YD（JZ）-20/50
|
20
|
50
|
70
|
400
|
100
|
400
|
53
|
500
|
10
|
|
YD（JZ）-30/50
|
30
|
50
|
70
|
600
|
100
|
400
|
79
|
500
|
10
|
|
YD（JZ）-40/50
|
40
|
50
|
70
|
800
|
105
|
400
|
105
|
500
|
10
|
|
YD（JZ）-50/50
|
50
|
50
|
70
|
1000
|
100
|
400
|
132
|
500
|
10
|
|
YD（JZ）-10/100
|
10
|
100
|
140
|
100
|
50
|
200
|
50
|
1000
|
10
|
|
YD（JZ）-20/100
|
20
|
100
|
140
|
200
|
100
|
400
|
53
|
1000
|
10
|
|
YD（JZ）-30/100
|
30
|
100
|
140
|
300
|
100
|
400
|
79
|
1000
|
10
|
|
YD（JZ）-40/100
|
40
|
100
|
140
|
400
|
100
|
400
|
105
|
1000
|
10
|
|
YD（JZ）-50/100
|
50
|
100
|
140
|
500
|
100
|
400
|
132
|
1000
|
10
|
|
YD（JZ）-20/150
|
20
|
150
|
210
|
133
|
100
|
400
|
53
|
1500
|
10
|
|
YD（JZ）-30/150
|
30
|
150
|
210
|
200
|
100
|
400
|
79
|
1500
|
10
|
|
YD（JZ）-40/150
|
40
|
150
|
210
|
267
|
100
|
400
|
105
|
1500
|
10
|
|
YD（JZ）-50/150
|
50
|
150
|
210
|
333
|
100
|
400
|
132
|
1500
|
10
|
|
YD（JZ）-100/150
|
100
|
150
|
210
|
667
|
150
|
400
|
263
|
1500
|
10
|
