产品概述

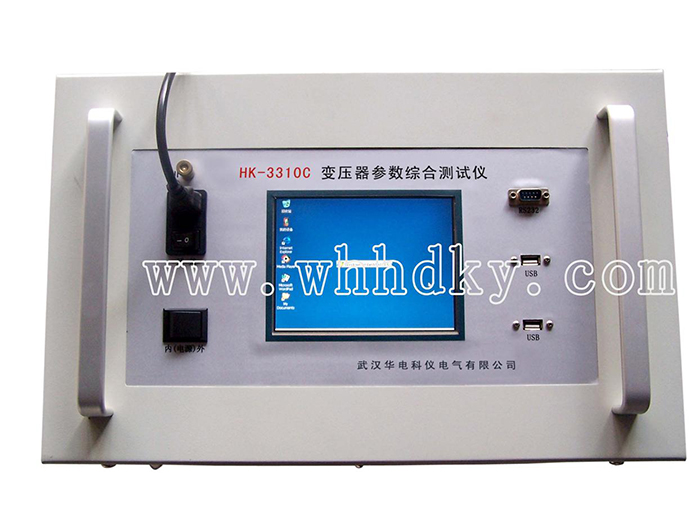

HK-3310C型变压器综合测试仪，是将三通道直流电阻测试仪、低电压短路阻抗测试仪、有载开关测试仪集于一体的测试大型电力变压器的仪器。
功能特点
直流电阻：
1、三相同时测试和自动助磁的功能
2、可以一次将高、低压电流、电位测试线全部接到变压器上，测试过程中不用在倒测试线；
3、对于有中性点星型接法的绕组测试，可以采取三相同时测试的方式测试A0、B0、C0相的电阻值，大大节省测试时间；
4、对于三相五柱低压内部角接变压器的低压侧测试时，可以采用自动助磁的方法，测试速度快；
5、可以显示、打印变压器的高、中、低压绕组的全部测试数据，并自动计算出三相不平衡度，还可以打印折算到额定温度下的阻值数据；
6、具有完善的反电势保护功能；
7、仪器可以永久存储测试数据。
短路阻抗：
1、采用单相220V低压电源，分别对变压器的AB、BC、CA绕组自动施加电流，同步采集数据并换算出额定阻抗百分数。
2、接线方式为Y/△，Y/Y，△/Y的三相变压器，可将连接线一次性接好，选择三相测量，即可自动测出数据，并自动计算阻抗值和阻抗误差；
3、使用仪器的单相法做三相变压器时，输入参数要输入额定容量的1/3。
4、可以显示、打印变压器的全部测试数据；
5、仪器可以永久存储测试数据。
有载开关：
1、三路独立的恒流源；
2、功能强大，可实现过渡波形、过渡时间、过渡电阻、三相同期性等参数的测量；
3、智能型测试和结果分析；
4、可以显示、打印变压器有载开关的测试波形；
5、仪器可以永久存储测试波形；
6、仪器设有自动放电回路和过压保护电路。
技术参数
直流电阻：
|
三相测试：
|
5A 、1A 两档
|
|
测试范围：
|
5A：
|
10mΩ～4Ω
|
|
1A：
|
1Ω～20Ω
|
|
分相测试：
|
10A，5A，1A
|
三档
|
|
测试范围：
|
10A：
|
500.0μΩ～1Ω
|
|
5A：
|
10mΩ～4Ω
|
|
1A：
|
1Ω～20Ω
|
|
分辨率：
|
0.1μΩ
|
|
测量精度：
|
0.2级
|
短路阻抗：
|
电压测量范围：
|
5---400V；
|
|
测量精度：
|
0.2级
|
|
电流测量范围：
|
0.1---10A;
|
|
测量精度：
|
0.2级
|
有载开关：
|
输出电流：
|
0.4A
|
|
电阻分辨率：
|
0.01Ω
|
|
过渡电阻范围 ：
|
1Ω～30Ω
|
|
过渡时间范围：
|
0～200ms
|
|
测量精度：
|
过渡电阻
|
±1% ± 0.1Ω
|
|
同期时间
|
0.1ms ±1%
|
