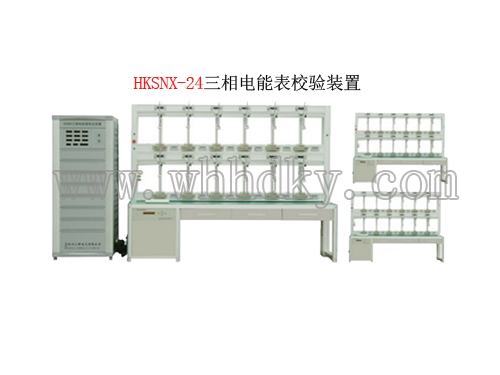

HKSNX-24三相多功能电能表检定装置是武汉华电科仪电气有限公司结合目前国内校验多功能表的需求而推出的多功能装置，它由大功率电源、高精度数字标准表、GPS时钟、并行的RS485通讯组件、计算机和控制软件等部分组成，可以实现对三相多功能电能表进行误差校验、S值、起动、潜动、日计时误差、时段切换误差、计度器组合误差、需量误差、需量周期误差等试验和检定项目，同时也可以进行诸如读写、检查表内寄存器等操作，进行各种影响量试验；是电能计量、技术监督部门校验或试验多功能电表的最佳选择。
1. 专用铝型材挂表架及专用的网络机柜，体现科技与现代的外观造型；
2. 配备数字式多功能标准电能表，准确度高、长期稳定性好；
3. 可通过专用的操作键盘进行操作；
4. 可通过计算机控制，通过软件实现手动或全自动检表；
5. 计算机软件提供预热功能，可以在预热过程中自动进行光电采样器对光、电子脉冲接线、RS485通讯测试、秒脉冲接线测试等的接线判断。
6. 可以同时检定同种规格不同常数电能表；
7. 可以按照检定规程要求，对单相电能表的潜动、起动、基本误差、标准偏差等检定项目实行全自动检定；
8. 内置GPS标准时钟，支持广播对时；
9. 可接收多功能电能表时钟秒脉冲输出，自动进行日计时误差测试，支持后台同步测试；
10. 时段投切误差测试；
11. 计度器组合误差测试；
12. 校核计度器示数；
13. 电压跌落和中断试验；
14. 检定方案和测试方案可编辑、拷贝、删除、备份并设密码权限保护；
15. 可自动捕捉机械表色斑，以减少启动、潜动试验的时间；
16. 空表位电流具有自动短接功能，无需外接线；
17. 设有输出电压短路、电流开路声光报警等保护功能；
18. 按规程要求自动计算起动试验、潜动试验时间及设置输出电压、电流，自动判定试验结果。
19. 走字试验，可采用三种方式校验电能表常数：按脉冲数进行、按时间数进行、按起止电量进行；
20. 可集中翻转光电采样器，光电采样器可三维调节；
21. 脉冲采样接口能兼容光电脉冲、不同电平的电子脉冲等；
22. 可以进行电压影响、频率影响、谐波影响等影响量引起的改变量的测定；
23. 可设置和测量2-21次谐波；测量失真度，可以对输出量进行谐波分析并绘制波形；
24. 自动进行数据记录、修约、试验结果判定、数据保存、数据库自动备份；
25. 支持多种检定记录、报表、证书的打印，打印格式灵活多样；
26. 支持条码录入电能表资产信息，自动进行条形码内容解析，支持用户自定义条码信息；
27. 支持误差曲线图，用户系统管理权限设置，误差上下限设置，多种检定方案设置；
28. 有断点再续功能，允许挂起某一表位的试验，允许暂停和继续当前试验；
29. 软件有营销系统MIS接口，检定数据可自动上传到营销系统之中；
30. 支持从MIS网数据库或网络服务器上读取表资产信息、下载校验方案、工作任务单；
31. 计算机软件支持远程维护。
|
项目
|
0.1级
|
0．2级
|
|
装置准确度等级
|
0.1
|
0.2
|
|
标准表准确度等级
|
0.05
|
0.1
|
|
电压隔离互感器准确度等级
|
0.01
|
0.02
|
|
测量重复性(cosφ=1.0)
|
0.01
|
0.02
|
|
电流档位
|
0.1A、0.5A、1.0A、2 .5A 、5A、10A、20A、50A、100A
|
|
电压档位
|
220V/240V
|
|
输出功率
|
电压
|
300VA
|
|
电流
|
600VA
|
|
电压调节
|
调节范围
|
0~120%
|
|
调节细度
|
10%、1%、0.1%、0.01%
|
|
电流调节
|
调节范围
|
0~120%
|
|
调节细度
|
10%、1%、0.1%、0.01%
|
|
相位调节
|
调节范围
|
0.00°~359.99°
|
|
调节细度
|
10°、1°、0.1°、0.01°
|
|
频率调节
|
调节范围
|
45.00~65.00Hz
|
|
调节细度
|
10Hz、1Hz、0.1Hz、0.01Hz
|
|
波形失真度
|
1.0%
|
2.0%
|
|
功率稳定度
|
0.1%
|
0.2%
|
|
监视仪表
准确度等级
|
电压
|
±0.2%
|
±0.5%
|
|
电流
|
±0.2%
|
±0.5%
|
|
功率
|
±0.2%
|
±0.2%
|
|
频率
|
±0.2%
|
±0.2%
|
|
相位
|
±0.5°
|
±0.5°
|
|
时钟校验仪
|
频率测量准确度
|
±0.1ppm
|
|
频率测量范围
|
0.01Hz～200k Hz
|
|
内部晶振稳定度
|
≤5×10-8/ s
|
|
日误差准确度
|
≤10ms
|
|
工作电源
|
220V±10%，50/60Hz
|
|
外形尺寸
|
挂表架
|
|
|
电源柜
|
