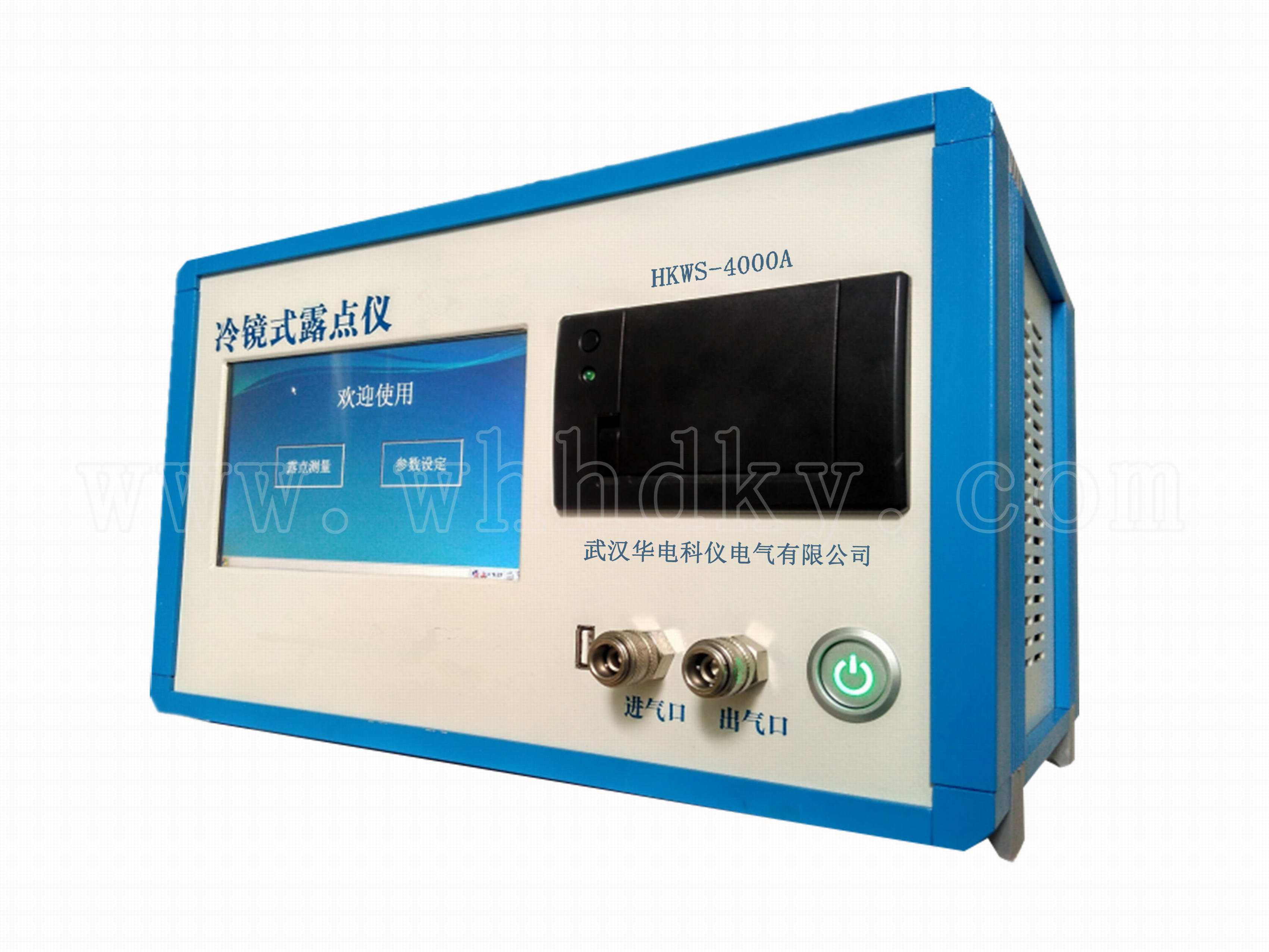

HKWS-4000A冷静式露点仪

设备名称:冷静式露点仪型号:HKWS-4000A数量:1台套生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述

HKWS-4000A冷静式露点仪产品简介:

       电力冷镜式露点仪(以下简称露点仪)主要是用于测量SF6气体中微水含量的精密仪器,可连续测量,具有重复性好、灵敏度和准确度高、测量周期短、操作方便、读数直观、重量轻、体积小等特点。

      露点仪整体架构设计优化,其测量精度、测量速度、抗干扰性等综合性能有较大提高,同时缩减整机重量及体积,增加便携性。


功能特点

HKWS-4000A冷静式露点仪主要性能特点:

       露点仪的机箱为系统硬件安装的载体,机箱表面喷塑,左右侧板开散热槽及安装散热风扇,底板加厚用于承载制冷机及电源部分。机箱前面板设置7寸彩色液晶触摸显示屏、USB接口、电源开关等,进气口、出气口,电源接口等设置在机箱后面板,产品外形如图2所示,前后面板配置如图3所示。

露点仪采用专用微型制冷机作为冷源,相比传统的液氮或高压空气节流等制冷方式,该制冷机功耗低、运行稳定可靠、控温精确、使用方便,有利于提高测量精度;与帕尔贴冷泵制冷方式相比,其环境适应性更强,且无需辅助制冷设备,大幅减小设备体积和重量。

露点仪的控制系统采用7803型终端模块,该模块预装WinCE6.0系统,CPU采用S3C6410芯片,7寸液晶真彩触摸屏。系统主要接口包括2个RS232串口、2个USB接口,1个TF卡插槽、4 路16位高精度AD接口。控制系统通过串口通信接口对制冷机模块和光路采集模块发送控制指令并接收温度、光路信号,驱动测量软件通过核心算法计算露点,负责控制检测流程以及显示人机交互界面、记录测量结果等功能等。

详细参数

HKWS-4000A冷静式露点仪主要技术指标:

测量方式

全自动连续测量

被测气体

SF6

被测气体流量

400~800±50ml/min

流量显示

数字流量计

温度分辨率

0.1℃

测量范围

20℃ ~ -62

测量误差

优于±0.3

显示单位

℃、ppm

测量气体压力

1MPa

工作环境温度

-20℃ ~ 50

工作环境湿度

85%RH

外接电源

AC220V±10%,50Hz

内置电源

24V锂电池

功率

70W

正常连续工作时间

>8h

测量原理

冷镜式测量原理

制冷源

SL微型冷却器

取样接口

自密封快插接头

外型尺寸

长340mm×宽230mm×高200mm

重量

9.5 kg
