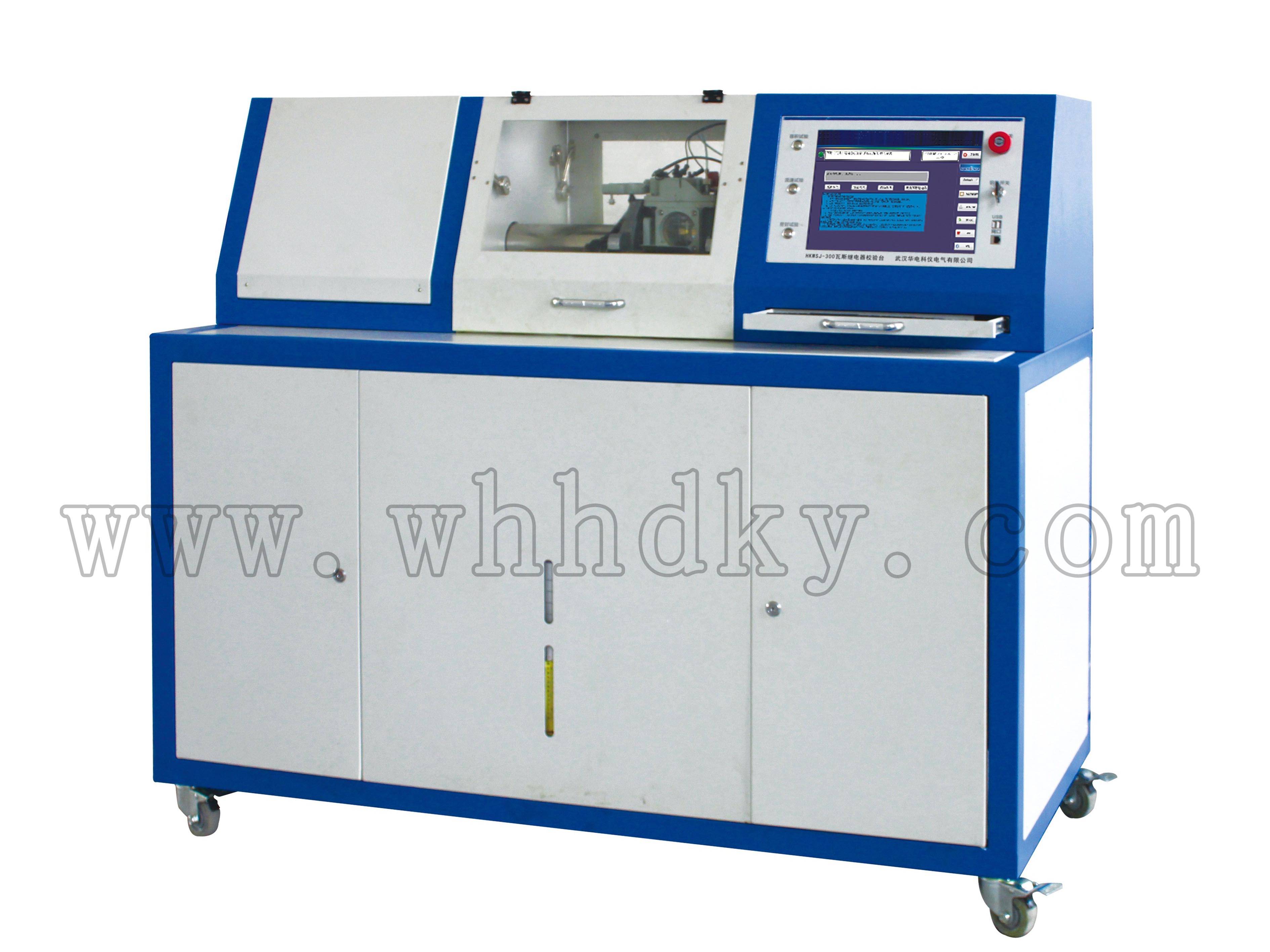

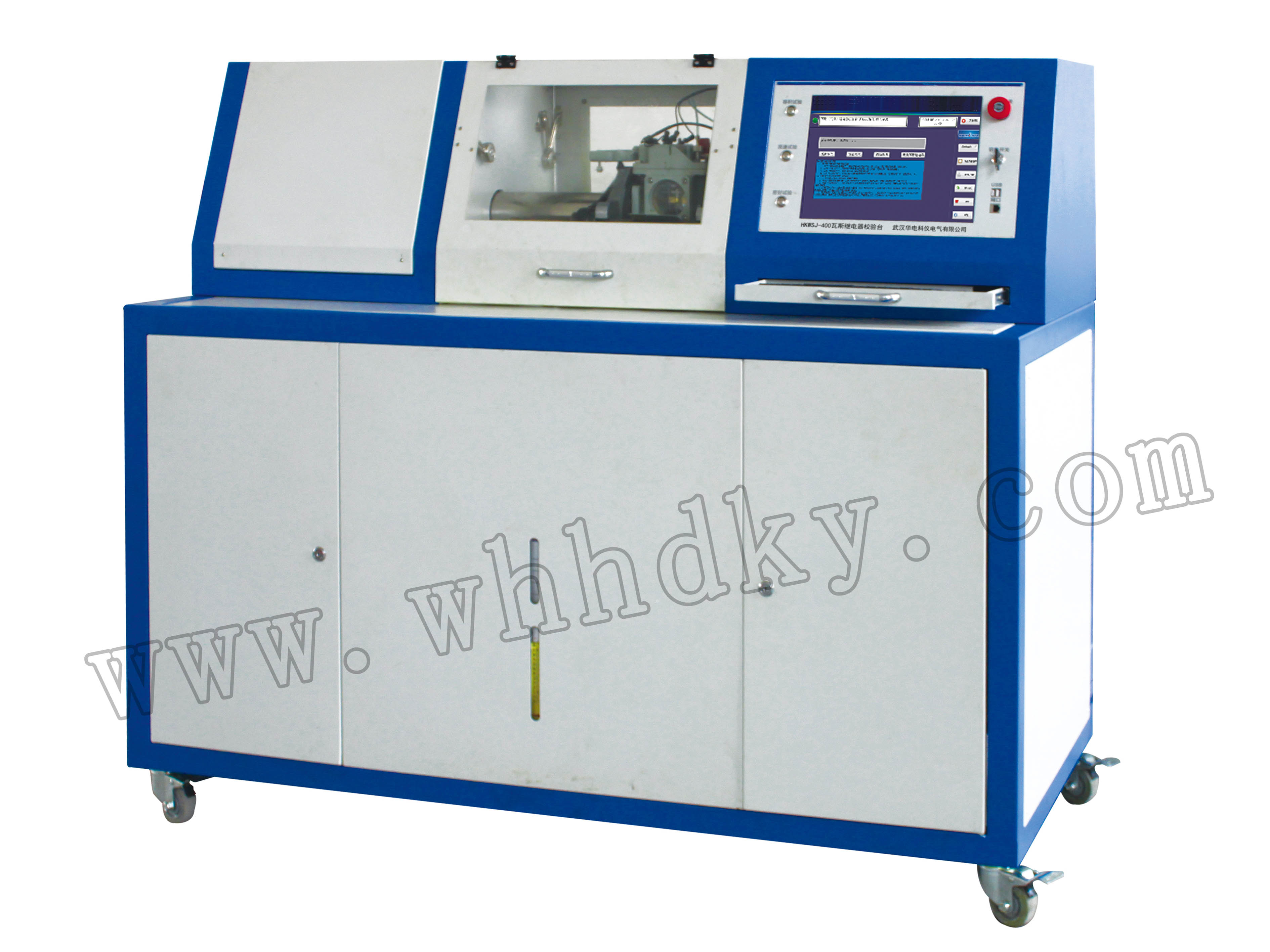

HKWSJ-400瓦斯继电器校验台

设备名称:瓦斯继电器校验台 型 号:HKWSJ-400 数 量:1台套 生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述

HKWSJ-400瓦斯继电器校验台产品简介:

       HKWSJ-400瓦斯继电器校验台是一种全新设计的气体继电器的校验和检测设备。该校验台模拟变压器内部故障时气体继电器动作机理,采用新一代嵌入式控制和高精度传感器测量技术,准确检测瓦斯继电器动作流速值和动作气体容积值,测试速度快,准确性高,试验重复性好。采用液压传动压紧机构,安置瓦斯继电器操作轻松省力,自动化程度高。
功能特点

HKWSJ-400瓦斯继电器校验台主要性能特点:

1.1结构原理
  高精度24位数字传感器,具备数据采集卡和现场总线功能,带有ARM控制技术和分析策略,实现突破性的高精度测量
1.2多种法兰盘变头
    特殊设计,方便更换、测量稳定,可对各种规格(Φ25、Φ50、Φ80)瓦斯继电器进行高精度稳定测量,适用于国产及国外各种型号瓦斯继电器的校验,可以实现瓦斯继电器的密封性能试验、重瓦斯保护动作流速值和轻瓦斯保护动作气体容积值的检测和校验。
1.3容积测量
通过巧妙的容积筒设计和特殊设计的压力传感器,以及精准的算法,实现了容积的实时精准测量。测量分辨率达到了2毫升
1.4流速测量
通过巧妙的管道设计,配合法兰盘变头,采用特殊设计的流速采集系统,精准完成各种规格瓦斯继电器的流速测量,测量分辨率达到了0.01米/秒
1.5密封测量
通过合理的管路设计与布局,利用空压机加压模拟瓦斯内部受压来检测继电器的密封性能。通过人工中断与智能检测中断相结合,在发生危险前会可靠中断操作,确保操作安全
1.6设备性能稳定
采用集束总线布置,合理的数据采集、控制线路布局,有很好的电磁兼容性和抗干扰性能,保证了设备在恶劣环境下的稳定工作
1.7固定方便
采用液压传动压紧机构,方便对准紧固,操作轻松省力,便于精准安装瓦斯继电器,保证了高精度测量,重复性好
1.8大面积透明保护罩
可完整观看整个测量环境,直观判断继电器性能。结构坚韧,确保操作安全
1.9大彩屏显示,界面美观
windows操作系统,20寸超大屏彩色LCD,工控鼠标键盘,网络通信,全中文彩色图形操作界面和实时帮助系统,操作直观、简单,可实现全部项目的自动测试,并可对结果进行查看、分析、存储和打印

详细参数

HKWSJ-400瓦斯继电器校验台主要技术指标:

2.1流速检测范围:
     Φ25:0~4.1m/s
     Φ50:0~3.1m/s
     Φ80:0~2.1 m/s
      最小分辨率0.01m/s,精度0.1级
2.2气体容积检测范围: 0~999ml,最小分辨率1ml,精度0.1级
2.3密封性能试验:0.20MPa,20~120分钟,最小分辨率1Kpa,精度0.1级
2.4试验介质:气体继电器试验介质为各类变压器油
2.5工作电压: AC380V,功率5KW
2.6工作温度: -10℃~+60℃
2.7外形尺寸: 2200×750×1400mm (长×宽×高)
2.8净重:720kg
