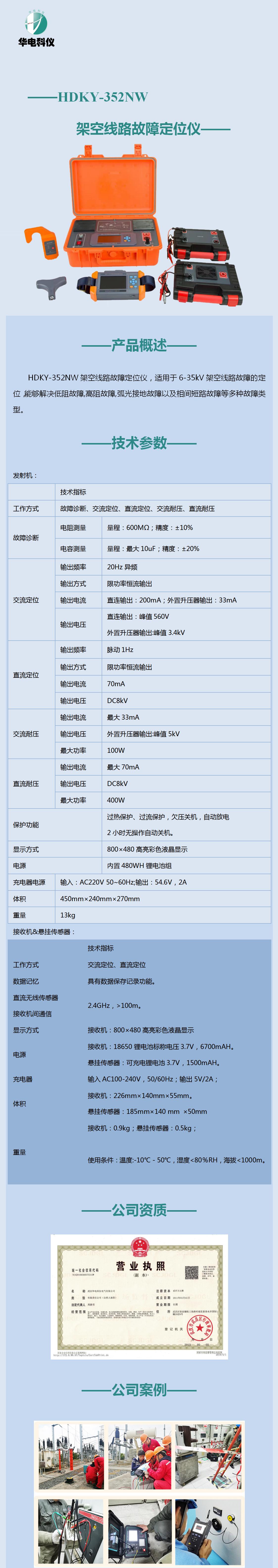

架空线路故障定位仪，适用于6-35kV架空线路故障的定位，能够解决低阻故障,高阻故障,弧光接地故障以及相间短路故障等多种故障类型。提供了一整套完整的架空线故障定位解决方案，集成故障诊断、交流定位、直流定位、直流耐压、交流耐压四种功能。创新的交流定位模式，对于低阻故障，在线路正下方检测特征信号, 无须登杆挂接传感器，具有操作简单，使用方便的特点。对于安装有智能开关（存在接地PT）线路发生的高阻故障，采用交流定位+升压器的方式，无需解除PT。发射机内置大容量锂电池，方便使用和携带。
整套设备主要由发射机、接收机、交流升压器，直连传感器、悬挂传感器、弧光接地适配器及附件组成。


1．用途：6-35kV 架空线路故障查找定位
2．集成故障诊断、交流定位、直流定位、交流耐压、直流耐压五种功能。
3．故障诊断
4．指导合适的定位方法。
5．线路绝缘电阻、电容测量。
6．交流定位-直连输出（低过渡电阻接地）：
7．发射信号：大功率特种低频交流信号主动注入。
8．接收信号：沿线分段查找，无须登杆挂接传感器。
9．高效工作：无须登杆，极大提高测试效率，降低工作强度。
10．交流定位-外接升压器输出（线路存在接地PT，中过渡电阻接地）：
11．发射信号：大功率特种低频交流信号主动注入。
12．接收信号：沿线分段查找，需要登杆挂接传感器。
13．无需解除线路接地PT。
14．创新的阻性电流含量和电流幅值比对，解决故障范围更宽。
15．直流定位（高/低过渡电阻接地及弧光接地）：
16．发射信号：大功率脉动直流信号主动注入。
17．接收信号：沿线分段查找，需要登杆挂接传感器。
18．全能定位模式，尤其解决弧光接地定位难题。
19．直流耐压和交流耐压
20．故障修复后的验收测试。
21．发射机具有停止自动放电功能，确保操作安全。
22．发射机具有过流保护、超温保护功能。
23．发射机内置大容量锂离子电池组，携带方便。
24．接收机采样全数字化高灵敏度信号处理，判据明确直观。
25．具有数据记忆功能，掉电不丢失，定点更方便。

发射机：

	技术指标
工作方式	故障诊断、交流定位、直流定位、交流耐压、直流耐压
故障诊断	电阻测量	量程：600MΩ；精度：±10%
	电容测量	量程：最大10uF；精度：±20%
交流定位	输出频率	20Hz异频
	输出方式	限功率恒流输出
	输出电流	直连输出：200mA；外置升压器输出：33mA
	输出电压	直连输出：峰值560V 外置升压器输出:峰值3.4kV
直流定位	输出频率	脉动1Hz
	输出方式	限功率恒流输出
	输出电流	70mA
	输出电压	DC8kV
交流耐压	输出电流	最大33mA
	输出电压	外置升压器输出:峰值5kV
	最大功率	100W
直流耐压	输出电流	最大70mA
	输出电压	DC8kV
	最大功率	400W
保护功能		过热保护、过流保护，欠压关机，自动放电 2小时无操作自动关机。
显示方式		800×480高亮彩色液晶显示
电源		内置480WH锂电池组
充电器电源	输入：AC220V 50~60Hz; 输出：54.6V，2A
体积	450mm×240mm×270mm
重量	13kg

接收机&悬挂传感器：

	技术指标
工作方式	交流定位、直流定位
数据记忆	具有数据保存记录功能。
直流无线传感器 接收机间通信	2.4GHz，>100m。
显示方式	接收机：
电源	接收机：18650锂电池标称电压3.7V，6700mAH。 悬挂传感器：可充电锂电池3.7V，1500mAH。
充电器	输入AC100-240V，50/60Hz；输出5V/2A；
体积	接收机：226mm×140mm×55mm。 悬挂传感器：185mm×140 mm ×50mm
重量	接收机：0.9kg； 悬挂传感器：0.5kg；


使用条件：温度:-10℃－50℃，湿度<80％RH，海拔<1000m。
