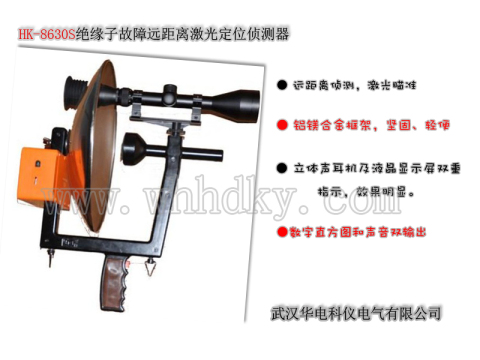

HK-8630S绝缘子故障远距离激光定位侦测器产品概述
随着工业的发展，高压以及超高压技术得以突飞猛进，电网容量的增大和额定电压等级的升高，电力系统输变电设备外绝缘的污闪事故日益突出，由绝缘子故障引起的事故已屡见不鲜。而传统的绝缘子故障侦测手段，又不能满足供电系统的要求。
HK-8630S型绝缘子故障远距离激光定位侦测器（以下简称HK-8630S型侦测器）采用全进口传感器及电子元件，用于在不断电状态下远距离查找发电厂、变电站、输电线路中的绝缘子故障。还可应用于电气设备局部放电侦测、电晕放电侦测、高压开关放电检测等。
该侦测器操作简单、方便、安全。远距离不断电操作，大大减轻了劳动强度，提高了工作效率。仪表本身智能化程度较高，不需要专业的维护和校对。对安全生产势必产生重大而深远的影响。
应用范围
本侦测器可实现以下主要功能:
检测带电运行绝缘子的不明闪络故障
高低压线路不明原因跳闸合闸
带电运行绝缘子因绝缘性能下降而引起的电流泄漏
合成绝缘子故障检测
高压接头氧化放电侦测
高压闸刀接触不良放电侦测
电晕放电侦测
污闪侦测
电气设备局部放电检测
避雷器检测
1、远距离侦测，激光瞄准，准确定位劣化绝缘子以及其设备故障的具体位置。
2、铝镁合金框架，坚固、轻便。
3、立体声耳机及液晶显示屏双重指示，效果明显。
4、抗外界干扰能力极强。
5、智能化程度高
具有锁定数据功能
欠压保护功能（电池欠压时，仪器自动关机）
恒流充电，充满自停
6、可反复充电1000次的锂离子电池，配有智能化充电系统，延长电池的使用寿命。
7、数字直方图和声音双输出。
8、安全可靠，操作简单。
使用范围：380V~500KV
1．主机
（1）中心频率：40KHz ± 1Hz
（2）有效距离：2KV 以下 距离0.5M~ 15M
2~10KV 距离5~40M
10~220KV 距离5~50M
220~500KV 距离10~ 60M
500KV 以上 距离20~ 80M
（3）工作电压：DC6.5V~DC8.4V
（4）电池：高容量无记忆锂离子电池
（5）体积：445× 410× 320（mm）
2．激光器
输出波长：650nm 光束发散度：0.4mard
出瞳功率：≥ 70mw 外形尺寸：Φ 16× 60mm
最小光斑：Φ 0.3mm 光学系统：优质非球面塑胶透镜
发 散 角：0.3mrad（40m以内） 工作温度：-10℃～50℃
激光级别：IIIb
3．单筒瞄准镜
倍率：3-9倍 物镜直径：Φ50mm
长度：315mm 出瞳直径: 5.56-16.67mm
管径: 25.4mm 出瞳距离: 75-85mm 视场（@100码）: 2.60-6.60
4．高频传感器
中心频率fo ：40KHz ± 1Hz 自由电容Co：2500± 20%PF
灵敏度：-127dB 最大驱动电压：20 Vms
余振时间1.5msec. Max. 水平探测角度（6dB)120±10°，
垂直探测角度（6dB ）60±10° 反射灵敏度：1.0mVp-p Min.
额定阻抗：1000M Ω 使用温度：-30℃～+85 ℃
5. 集波器
口径：Φ 320mm 形状：抛物面 材料：铬合金
6．液晶显示屏
工作电压（VDD:+3.0--+5.5V） 显示分辨率:128 × 64点
内置汉字字库：提供8192个16× 16点阵汉字
时钟频率：2M Hz 显示方式：STN 、半透、正显
视角方向：6点 背光方式：侧部高亮白色LED ，蓝色背光
通讯方式：串行、并口可选 工作温度: -20℃ - + 55℃
存储温度: -20℃ - + 60℃
7．高精度耳机
额定阻抗：32Ω 频率范围：100Hz-10KHz 灵敏度：（1W/1m）120dB
8．电源适配器
输入电压：AC220V± 10% 输入频率：50Hz/60Hz
输出直流电压：DC 12V 电流：1.25A
9．整机外包装
尺寸：445× 410× 320 mm 主设备重量：1.68kg 全套整机重量：6.38kg
