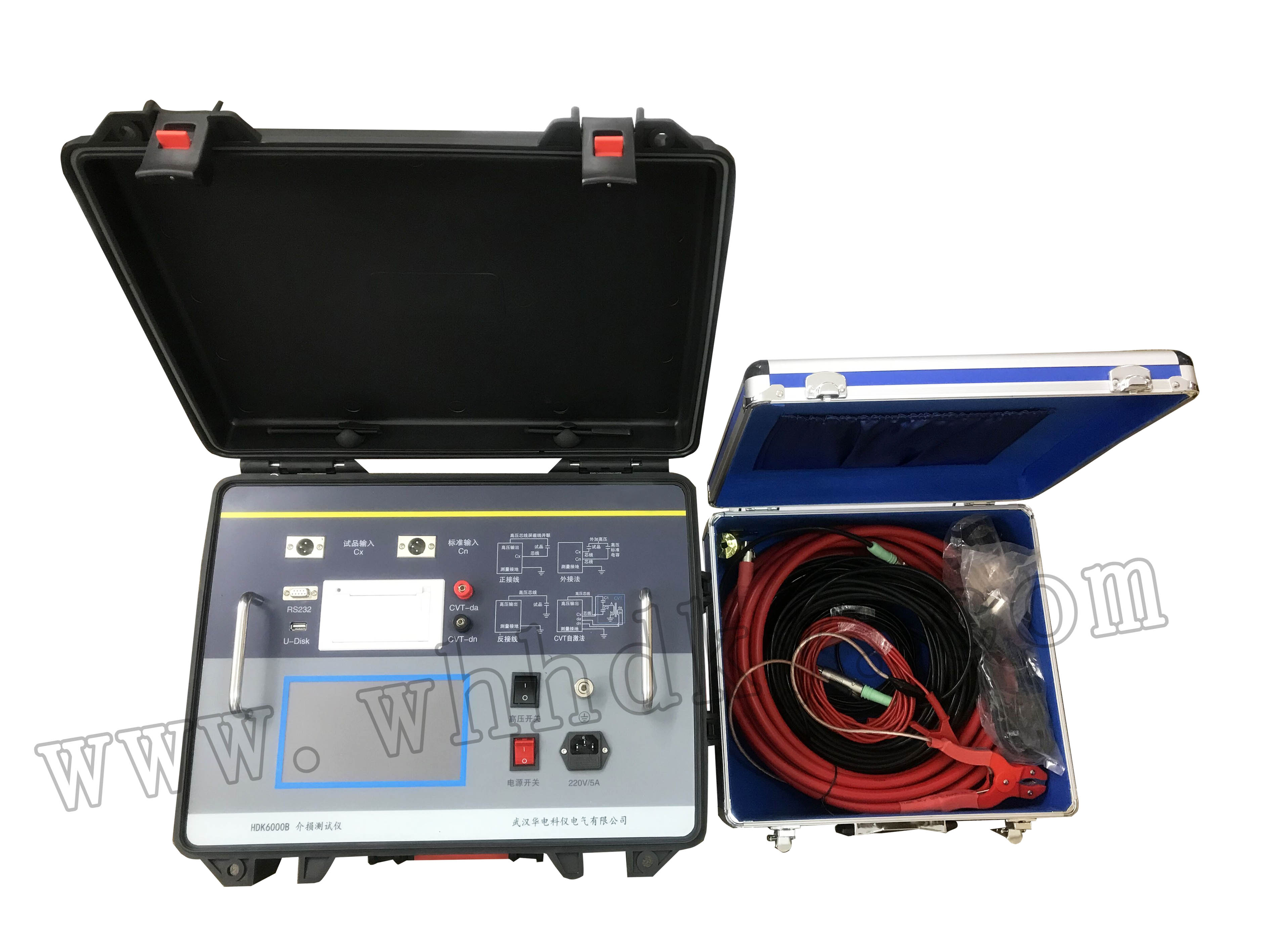

HDK6000B(新款)介损测试仪

介损测量是绝缘试验中很基本的方法,可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。
咨询热线:027-88933327




产品概述

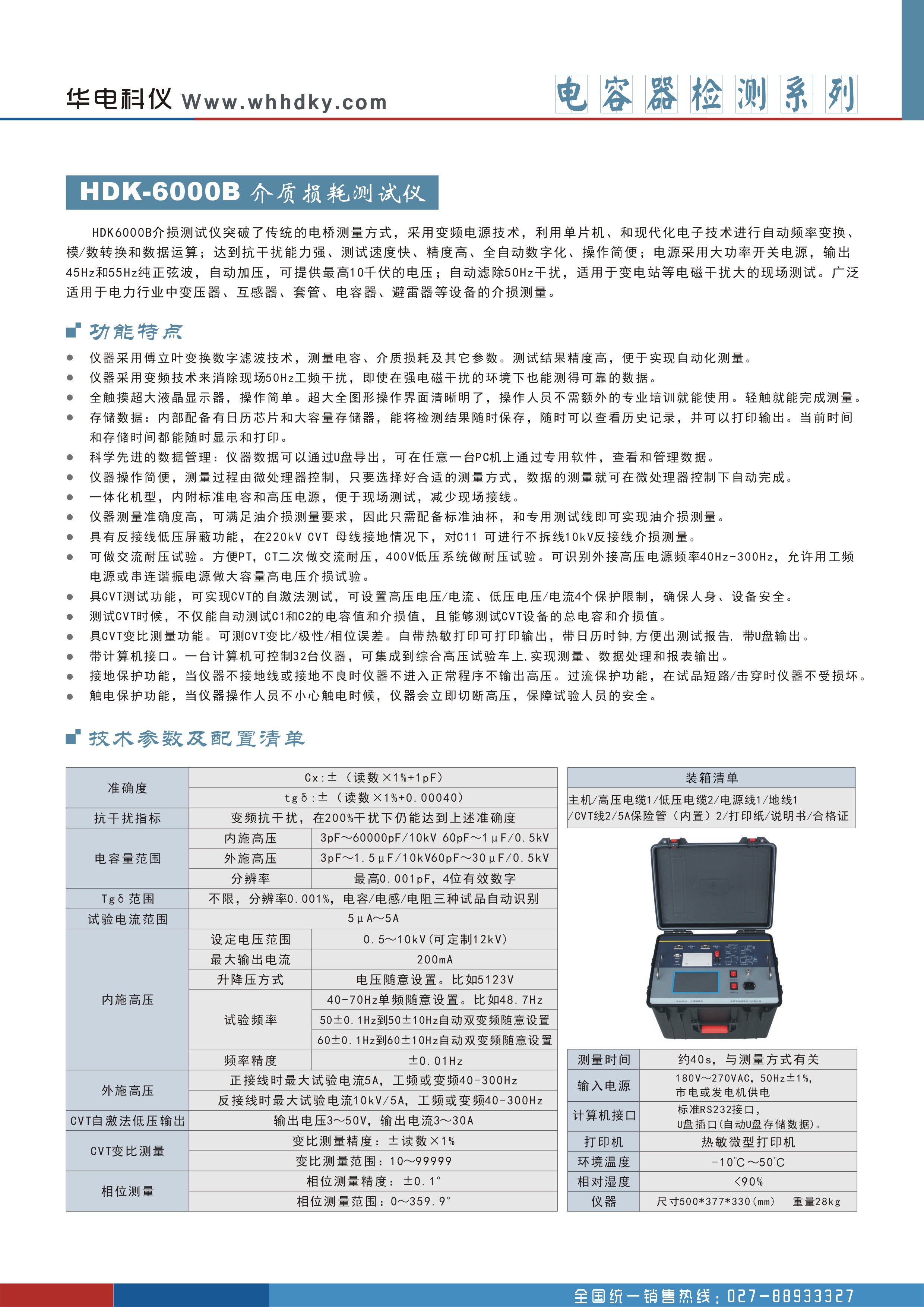

HDK6000B介损测试仪产品简介:
介损测量是绝缘试验中很基本的方法,可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。
HDK6000B介损测试仪突破了传统的电桥测量方式,采用变频电源技术,利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算;达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便;电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供最高10千伏的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。
功能特点
1、仪器采用傅立叶变换数字滤波技术,测量电容、介质损耗及其它参数。测试结果精度高,便于实现自动化测量。
2、仪器采用了变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据。
3、使用全触摸超大液晶显示器,操作简单。全触摸液晶显示屏,超大全图形操作界面,每过程都非常清晰明了,操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测量。
4、存储数据:内部配备有日历芯片和大容量存储器,能将检测结果随时保存,随时可以查看历史记录,并可以打印输出。当前时间和存储时间都能随时显示和打印。
5、科学先进的数据管理:仪器数据可以通过U盘导出,可在任意一台PC机上通过专用软件,查看和管理数据。
6、仪器操作简便,测量过程由微处理器控制,只要选择好合适的测量方式,数据的测量就可在微处理器控制下自动完成。
7、一体化机型,内附标准电容和高压电源,便于现场测试,减少现场接线。
8、仪器测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量。
9、具有反接线低压屏蔽功能,在220kV CVT 母线接地情况下,对C11 可进行不拆线10kV反接线介损测量
10、能够做交流耐压试验。方便PT,CT二次做交流耐压,400V低压系统做耐压试验。
11、能够识别外接高压电源频率40Hz~300Hz,允许用工频电源或串连谐振电源做大容量高电压介损试验。
12、具有CVT测试功能,可实现CVT的自激法测试,可设置高压电压/电流、低压电压/电流4个保护限制,确保人身、设备安全。
13、测试CVT时候,不仅能够自动测试C1和C2的电容值和介损值,而且能够测试CVT设备的总电容和介损值
14、具有CVT变比测量功能。可测量CVT变比、极性和相位误差。
15、自带热敏打印机可打印输出,带日历时钟,方便用户出测试报告, 带有U盘输出。
 16、带计算机接口。一台计算机可控制32台仪器,可集成到综合高压试验车上,实现测量、数据处理和报表输出。
17、接地保护功能,当仪器不接地线或接地不良时,仪器不进入正常程序,不输出高压。过流保护功能,在试品短路或击穿时仪器不受损坏。
18、触电保护功能,当仪器操作人员不小心触电时候,仪器会立即切断高压,保障试验人员的安全。
详细参数
准确度: Cx: ±(读数×1%+1pF)
tgδ: ±(读数×1%+0.00040)
抗干扰指标:  变频抗干扰,在200%干扰下仍能达到上述准确度
电容量范围: 内施高压: 3pF~60000pF/10kV 60pF~1μF/0.5kV
外施高压: 3pF~1.5μF/10kV 60pF~30μF/0.5kV
分辨率: 最高0.001pF,4位有效数字
tgδ范围: 不限,分辨率0.001%,电容、电感、电阻三种试品自动识别。
试验电流范围:5μA~5A
内施高压: 设定电压范围:0.5~10kV(可定制12kV)
最大输出电流:200mA
升降压方式:电压随意设置。比如5123V。
试验频率: 40-70Hz单频随意设置。比如48.7Hz
50±0.1Hz到50±10Hz自动双变频随意设置。
60±0.1Hz到60±10Hz自动双变频随意设置。
频率精度: ±0.01Hz
外施高压: 正接线时最大试验电流5A,工频或变频40-300Hz
反接线时最大试验电流10kV/5A,工频或变频40-300Hz
CVT自激法低压输出:输出电压3~50V,输出电流3~30A
CVT变比测量:
变比测量精度:±读数×1%            变比测量范围:10~99999
相位测量精度:±0.1°           相位测量范围:0~359.9°
测量时间: 约40s,与测量方式有关
输入电源: 180V~270VAC,50Hz±1%,市电或发电机供电
计算机接口: 标准RS232接口,U盘插口(自动U盘存储数据)。
打印机: 热敏微型打印机
环境温度: -10℃~50℃
相对湿度: <90%
外形尺寸:500mm*377mm*330mm
仪器重量:28kg
