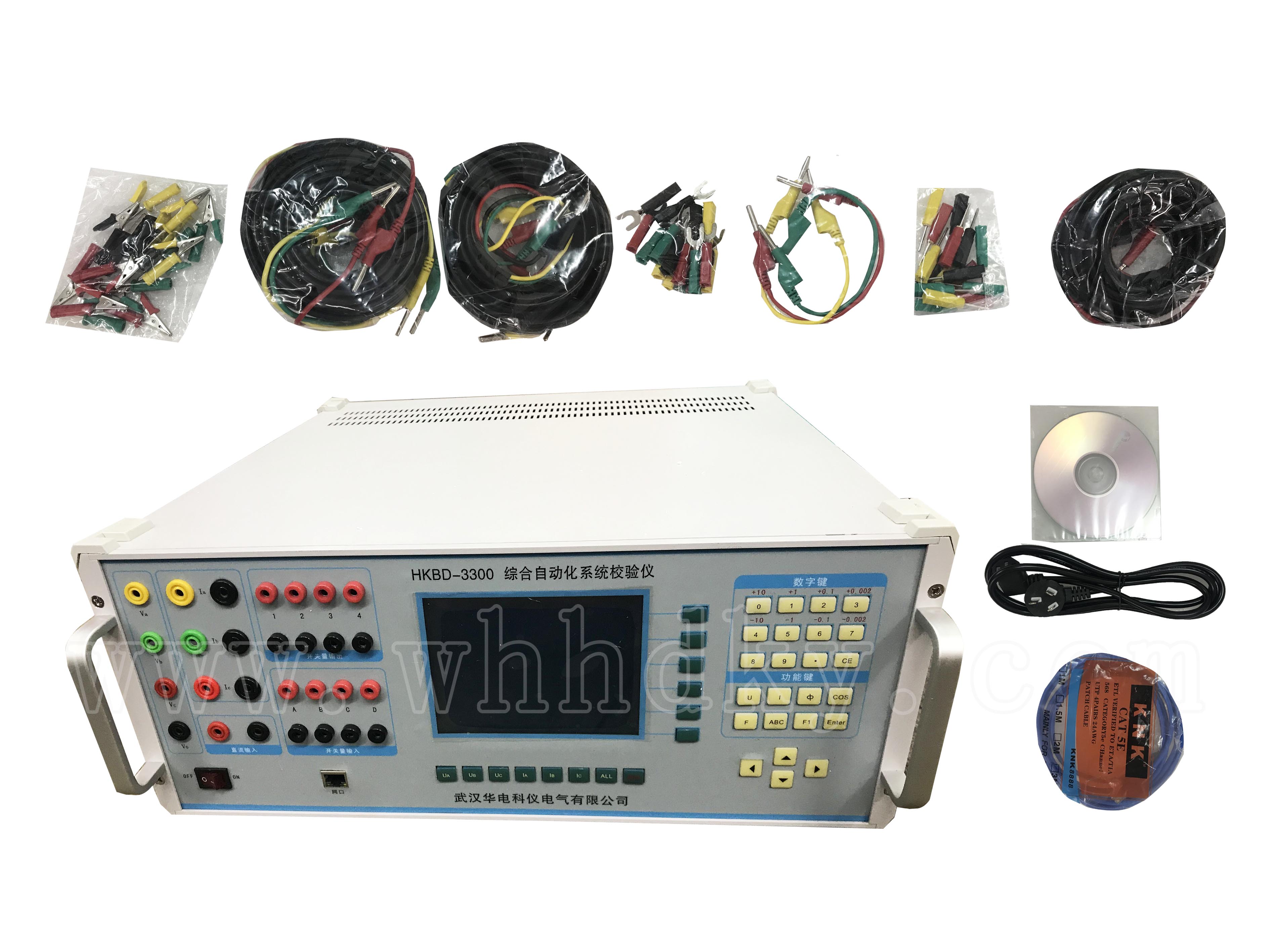

HKBD-3300变电站综合自动化系统检定装置

设备名称:变动站综合自动化系统检定装置 型 号:HKBD-3300 数 量:1台套 生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述
HKBD-3300变电站综合自动化系统检定装置产品简介:
HKBD-3300变电站综合自动化系统检定装置是我公司应用最新科研成果推出的高技术产品。该产品引用先进的设计理念,采用强大的DSP数字处理系统及高精度A/D、D/A转换器,采纳用户的使用心得,集多年电测仪器研发之大成。功能强大,表源一体,可以检验交流采样装置、交流采样远动终端(RTU)和各种电测量变送器,检验项目和检验方法符合交流采样远动终端技术条件、GB/T13850-1998交流电量转换为模拟量或数字量信号的电测量变送器、JJG(电力)01-94电测量变送器检定规程等标准的要求
功能特点
2.1 交流采样装置及交流采样远动终端(RTU)检验
按照GB/T13729-2002和DL/T630-1997的要求对RTU进行检验。
2.1.1交直流模拟量输入检验
可以进行的检验项目有:外观检查(编辑方式)、绝缘电阻测定(编辑方式)、工频耐压试验(编辑方式)、基本误差测定、遥测信息响应时间测定、各种影响量引起的改变量测定、与主站通信正确性试验、遥测扫描周期试验等。
2.1.2状态量输入检验
可以进行遥信输入信号与显示终端遥信状态一致性试验,事件顺序记录正确性及分辨率试验,遥信变位响应时间测试、与主站通信正确性试验。
2.1.3遥控执行检验
可以测定各路遥控执行功能是否正常,输出继电器接点的容量是否符合要求。
2.1.4遥调功能检验
可以测定各路遥调功能是否正常,遥调输出模拟量的准确度是否符合要求。
2.1.5数字量输入测试检验
可以进行输入数字量与显示终端显示数字一致性试验,与主站通信正确性试验。
2.1.6脉冲输入检验
可以进行输入脉冲数与终端脉冲计数值一致性试验,与主站通信正确性试验。
2.2电量变送器检定
2.2.1可以检定的变送器
可以检定各种交直流变送器,包括:交流电压及交流电压组合变送器、交流电流及交流电流组合变送器、直流电压变送器、直流电流变送器、三相三线(三相四线)有功功率变送器、无功功率变送器、有功无功功率组合变送器、有功电能变送器、无功电能变送器、相位变送器、功率因数变送器、频率变送器等。
2.2.2可以完成的检定项目
可以按照JJG(电力)01-94的要求对变送器进行全部项目的检定,包括:外观检查(编辑方式)、基本误差测定、输出纹波含量测定、绝缘电阻测定(编辑方式)、工频耐压试验(编辑方式)、响应时间测定、各种影响量引起的改变量测定等。
2.3交直流功率源
本装置可以输出交直流电压电流,装置等级0.05,可提供交直流电流标准、交直流电压标准、功率标准、相位标准、功率因数标准、频率标准、电能标准。输出方式和输出电量可以任意设置。
2.4数据管理
可以保存RTU试验数据和电量变送器试验数据,进行查询、浏览、打印、删除等操作。被检RTU参数和被检变送器参数永久保存,以便检验时调出,减少录入工作量。
详细参数
● 交流电压量程:0~600V;调节范围:0~120%;准确度等级:0.05级。
● 直流电压量程:75mV;0~400V;调节范围:0~120%;准确度等级:0.05级。
● 交流电流量程:0~25A;调节范围:0~120%;准确度等级:0.05级。
● 直流电流量程:0~20mA。
● 状态量标称电压值为24V\48V\110V\220V;
● 状态量路数:有8 个独立输出。每个开关工作电流≤5A;开→关或关→开≤10uS
● 脉冲量输出
频率:0~5kHz 可调;
脉宽:1ms~100ms 可调;
电平:0~5V,0~12V 或0~24V;
脉冲数:输出脉冲数可以设置。
● 遥控执行指示
遥调误差测试:直流0—20mA 测试通道,精度优于0.05%;
● 信息响应时间测量
测量项目:变送器响应时间;遥信变位传送时间;遥测信息传送时间;遥测扫描周期;
测量误差:±50ms;
● 远动通讯接口
RS-232,RS-485,RS-422,网口。
● 远动规约
循环式(CDT)远动规约应符合DL 451-91;
问答式(POLLING)远动规约应符合DL/T 634.5101-2002、DL/T634.5104-2002
支持IEC61850或DL/T860规约。
● 环境条件
工作温度:0℃ ~40℃;
相对湿度:≤ 85%;
储存条件:-30℃~ 60℃。
● 工作电源
AC220V±15%
