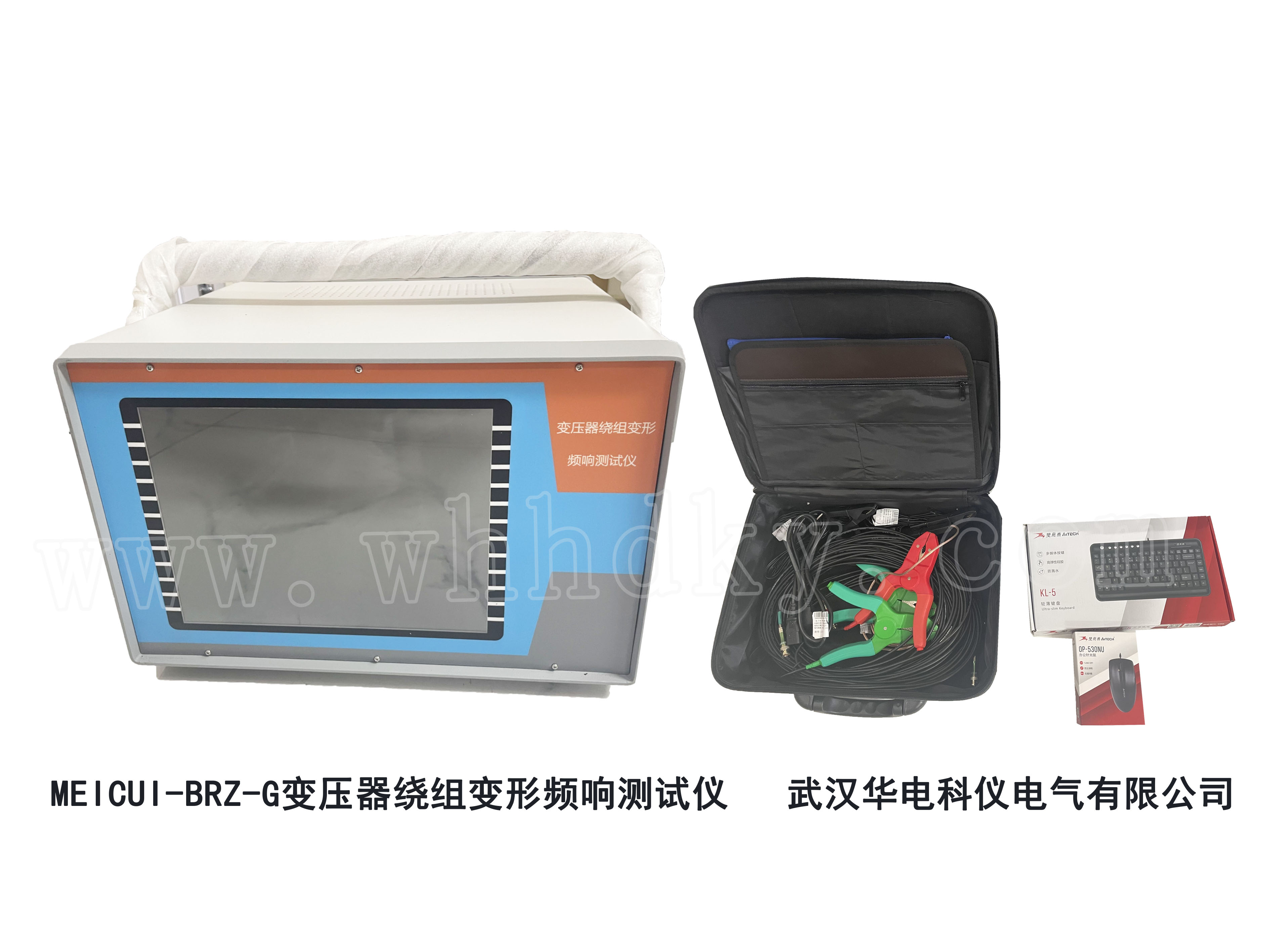

MEICUI-BRZ-G(频响法)变压器绕组变形测试仪

设备名称:变压器绕组变形测试仪 型 号:MEICUI-BRZ-G(频响法) 数 量:1台套 生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327

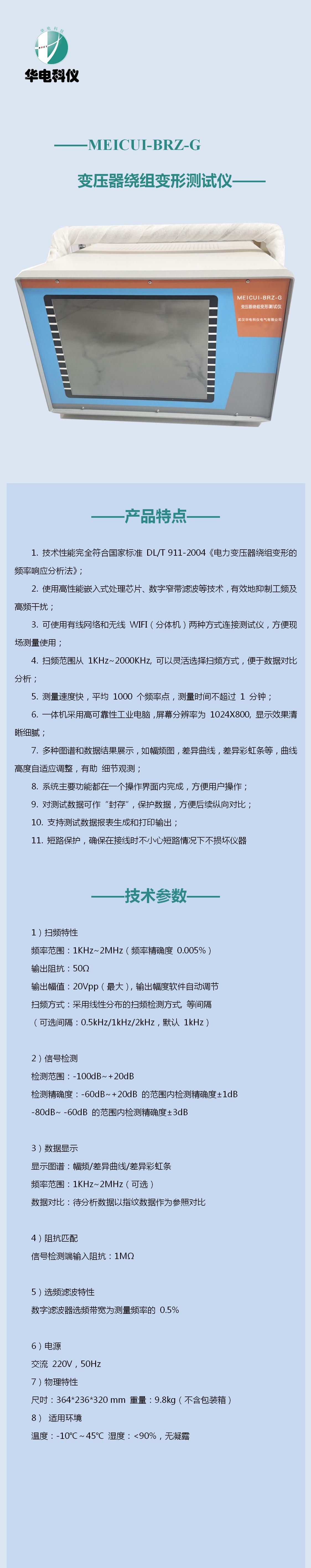

产品概述
功能特点

1. 技术性能符合国家标准 DL/T 911-2004《电力变压器绕组变形的频率响应分析法》;
2. 使用高性能嵌入式处理芯片、数字窄带滤波等技术,有效地抑制工频及高频干扰;
3. 可使用有线网络和无线 WIFI(分体机)两种方式连接测试仪,方便现场测量使用;
4. 扫频范围从 1KHz~2000KHz, 可以灵活选择扫频方式,便于数据对比分析;
5. 测量速度快,平均 1000 个频率点,测量时间不超过 1 分钟;
6. 一体机采用高可靠性工业电脑,屏幕分辨率为 1024X800, 显示效果清晰细腻;
7. 多种图谱和数据结果展示,如幅频图,差异曲线,差异彩虹条等,曲线高度自适应调整,有助 细节观测;
8. 系统主要功能都在一个操作界面内完成,方便用户操作;
9. 对测试数据可作“封存”,保护数据,方便后续纵向对比;
10. 支持测试数据报表生成和打印输出;
11. 短路保护,确保在接线时不小心短路情况下不损坏仪器
详细参数
1)扫频特性
频率范围:1KHz~2MHz(频率精确度 0.005%)
输出阻抗:50Ω
输出幅值:20Vpp(最大),输出幅度软件自动调节
扫频方式:采用线性分布的扫频检测方式, 等间隔(可选间隔:0.5kHz/1kHz/2kHz,默认 1kHz)
2)信号检测
检测范围:-100dB~+20dB
检测精确度:-60dB~+20dB 的范围内检测精确度±1dB
-80dB~ -60dB 的范围内检测精确度±3dB
3)数据显示
显示图谱:幅频/差异曲线/差异彩虹条
频率范围:1KHz~2MHz(可选)
数据对比:待分析数据以指纹数据作为参照对比
4)阻抗匹配
信号检测端输入阻抗:1MΩ
5)选频滤波特性
数字滤波器选频带宽为测量频率的 0.5%
6)电源
交流 220V,50Hz
7)物理特性
尺寸:364*236*320 mm 重量:9.8kg(不含包装箱)
8) 适用环境
温度:-10℃~45℃ 湿度:<90%,无凝露
