HKC-B1000变压器局放在线监测系统

设备名称：变压器局放在线监测系统型号：HKC-B1000数量：1台套生产厂家：武汉华电科仪电气有限公司

说明书下载

鉴定证书

购买与技术支持

咨询热线：027-88933327




产品概述

HKC-B1000变压器局放在线监测系统产品简介：

HKC-B1000型变压器局放在线监测系统为变电站变压器局放实时在线监测装置，主要适用于110kV及以上电压等级的数字化变电站的局放在线监测、分析、远程报警等，实现变电站检修数字化。



功能特点



灵敏度高。匝绝缘的导线表面有尖角、毛刺，或者油箱及某些金属结构件出现尖角等放电的检测灵敏度可达5PC。
稳定性好。选用优质传感器，外接噪声传感器和特定滤波器，采用先进的检测技术，配合软件处理技术，使抗干扰性强，有效提高了仪器的稳定性。
判断准确。本装置实时连续采样，当检测到的局部放电信号同时满足设置的“阀值”、“密度”和“可信度”时，才判为异常，提高了判断的准确性。

完善的数据分析功能。装置具有完善的记录，分析变压器运行过程中发生的局放现象，判定局放发生、发展规律，为检修提供依据。

就地和远程报警。装置设置就地声光报警功能、远程软件界面报警功能。

 本装置采用光纤通信，通信距离长、可靠。



详细参数



1.1. 机械及环境参数

表2-1  装置机械及环境参数表

机箱结构尺寸：

482.6mm×88.0mm×300.0mm（宽×高×深）

正常工作温度：

-10℃～50℃

极限工作温度：

-20℃～60℃

贮存及运输：

-25℃～70℃

相对湿度：

5%～95%

大气压力：

86～106KPa

1.2. 额定电气参数

表2-2  装置额定电气参数表

频率：

50Hz/60Hz

交流工作电源：

AC220V，50Hz/60Hz允许偏差：-20％～+15％

功耗：

0.5VA

装置经受上述的过载电压/电流后，绝缘性能不下降。

1.3. 主要技术指标

1.3.1. 装置技术参数

工作电源：

AC220V，50Hz/60Hz      允许偏差：-20％～+15％

工作电流：

0.5A

主机监测频段：

100MHz-2000MHz（高频） 、300MHz-3000MHz（噪音）

灵敏度：

10PC

增益：

85dB

驻波比：

1.5

阻抗：

50欧姆

传感器接口：

N-型

同步处理：

软件同步、交流电源同步

采集精度：

12Bit

1.3.2. 高频传感器参数

监测频段：

100MHz-2000MHz

灵敏度：

10PC

增益：

65dB

驻波比：

1.5

阻抗：

50欧姆

接口：

N-型

安装方式：

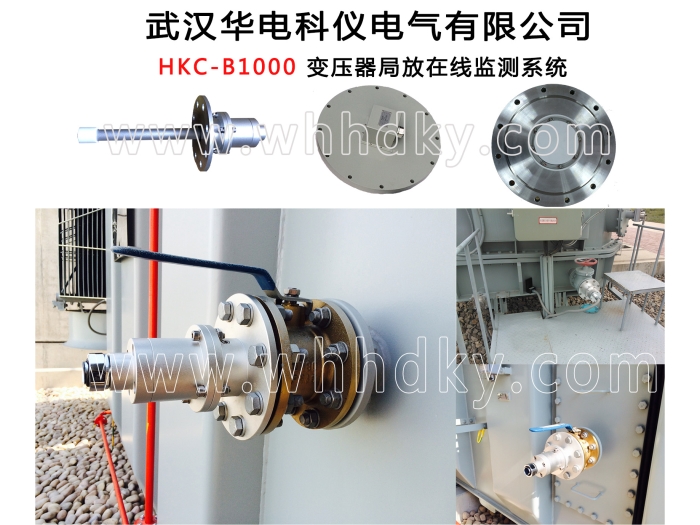

人孔、手孔、油阀

1.3.3. 噪音传感器参数

监测频段：

100MHz-3000MHz

灵敏度：

10PC

增益：

65dB

驻波比：

1.5

阻抗：

50欧姆

接口：

N-型

安装方式：

强磁安装

1.3.4. 高频电缆线参数

内导体外径：

2.83mm

总外径：

10.2mm

最高使用频率：

8000MHz

衰减率：

衰减率154dB/km

屏蔽层：

双层镀银屏蔽



1.3.5. 电磁兼容

静电放电抗扰度：

GB/T 17626.4-2

IV级

射频电磁场辐射抗扰度：

GB/T 17626.4-3

III级（网络IV级）

电快速瞬变脉冲群抗扰度：

GB/T 17626.4-4

IV级

浪涌（冲击）抗扰度：

GB/T 17626.4-5

IV级

射频场感应的传导骚扰抗扰度：

GB/T 17626.4-6

III级

工频磁场抗扰度：

GB/T 17626.4-8

IV级

脉冲磁场抗扰度：

GB/T 17626.4-9

V级

阻尼振荡磁场抗扰度：

GB/T 17626.4-10

V级

振荡波抗扰度：

GB/T 17626.4-12

II级（信号端口）

1.3.6. 绝缘试验

绝缘试验符合：

GB/T14598.3-93 6.0

冲击电压试验符合：

GB/T14598.3-93 8.0

1.4. 通讯接口

装置对外提供的通信接口有：RS485、光纤，采用标准的modbus规约。







3.1 基本功能

2.0.1. 局部放电检测

装置实时检测并显示电力设备中的局部放电现象，可以判定变压器油中金属颗粒、悬浮电位、内部电晕、固体绝缘内部缺陷、固体绝缘表面脏污等典型缺陷产生的局部放电信号；采用全数字化高速局放信号采集处理芯片，传感器检测频带可达到3GHz，并可根据需要选用其间的子频段；检测中心频带驻波比：＜2.0。

2.0.2. 局部放电定位

    装置提供局部放电初步定位功能，定位精度为变压器内某一范围。UHF信号传播过程中衰减比较快，离开放电源的距离不同，放电信号的幅值显著不同，因此，通过比较UHF放电信号的幅值可以进行放电的粗略定位。

2.0.3. 局部放电严重程度判定

装置基于局部放电信号的幅值、发生频度、类型和发展趋势，对局部放电的严重程度作出判断，显示故障信号及故障严重性报警，为绝缘状态诊断提供重要判据。

2.0.4. 数据存储和远传

装置能够根据后台软件设定的时间和项目保存局部放电检测的历史数据，提供数据备份和恢复功能，数据存储时间不小于2年。

装置能将实时采集数据及处理分析后数据实时传送远程监测诊断中心进行统一管理及诊断，并提供监测诊断中心分析与显示软件模块或技术支持。

2.0.5. 通信要求

装置监测数据通过RS485通信方式接入变电站综合处理单元，

2.0.6. 报警

装置根据检测结果和设定的报警条件，在达到报警条件时，自动发出报警信号。

报警方式：

（1）软件显示报警。可采用阈值报警、关联报警和趋势报警等多种报警模式；可根据局部放电严重程度设置多个报警级别。

（2）就地报警。自动捕捉并记录启动报警的局放信号。

2.0.7. 监测装置的可靠性

装置中的传感器具有同主设备相同的使用寿命，现场IED及其它部件应具有8-10年的使用寿命。

产品质保期为壹年，在质保期内供货商免费更换所有配件、耗材，并承担维护及通信费用，确保其产品能正常运行。

3.2.安装要求

装置为2U机箱结构，采用机柜安装；传感器的安装和接入不改变变压器等主设备的联接方式、密封性能以及绝缘性能，不应影响现场设备的安全运行。

3.2.2  UHF传感器的安全性要求

 UHF传感器反射阻抗应在一定限值内，不应影响电力通信的质量。传感器应保证不会因其自身故障影响被监测设备的性能。外置传感器与电力设备本体紧固性能良好，不会发生因自然环境导致的滑脱，错位，掉落等问题。内置传感器确保密封性，绝缘性能的可靠。

3.2.3  施工工艺要求

装置中所有线缆均进行防护，地面上部分均采用蛇皮管路防护，与GIS、变压器等设备二次线路防护相同，借用GIS设备走线支架，进入电缆沟，做到整齐、美观。电缆沟、穿过楼板及其他需防护位置使用PVC管路防护。





3.1. 整体结构

HKC-B1000型变压器局放在线监测系统IED采用标准2U（整层）机箱，前面板有运行和报警指示灯，分别为各通道运行指示和报警指示作用，后面板标有：RS485A、RS485B、高频传感器、噪音传感器、电源接口。

接口名称

功  能  说  明

前 面 板

 运行

运行灯闪烁，依次表示对应通道运行

 报警

报警灯亮起，依次表示对应通道局放报警

后 面 板

RS485A

485通信，连接到转接板

RS485B

485通信，连接到转接板

高频传感器（A1）

连接高频传感器

噪音传感器（B1）

连接功分器

高频传感器（A2）

连接高频传感器

噪音传感器（B2）

连接功分器

高频传感器（A3）

连接高频传感器

噪音传感器（B3）

连接功分器

高频传感器（A4）

连接高频传感器

噪音传感器（B4）

连接功分器

电源接口

连接电源，装置供电



3.2. 信号接点

装置面板提供以下指示灯，用以反映装置的实时运行及动作情况：

第一排运行（红灯）

第一排运行灯亮，表示第一通道运行

第一排报警（黄灯）

第一排报警灯闪烁，表示第一通道局放报警

第二排运行（红灯）

第二排运行灯亮，表示第二通道运行

第二排报警（黄灯）

第二排报警灯闪烁，表示第二通道局放报警

第三排运行（红灯）

第三排运行灯亮，表示第三通道运行

第三排报警（黄灯）

第三排报警灯闪烁，表示第三通道局放报警

第四排运行（红灯）

第四排运行灯亮，表示第四通道运行

第四排报警（黄灯）

第四排报警灯闪烁，表示第四通道局放报警
