HK-2018电缆护层故障定位组合

设备名称：电缆护层故障定位组合型号：HK-2018 数量：1台套生产厂家：武汉华电科仪电气有限公司

说明书下载

鉴定证书

购买与技术支持

咨询热线：027-88933327

产品概述

HK-2018电缆护层故障定位组合产品简介：

HK-2018 电缆护层故障定位组合，是查找高压电缆护层故障的专业设备。

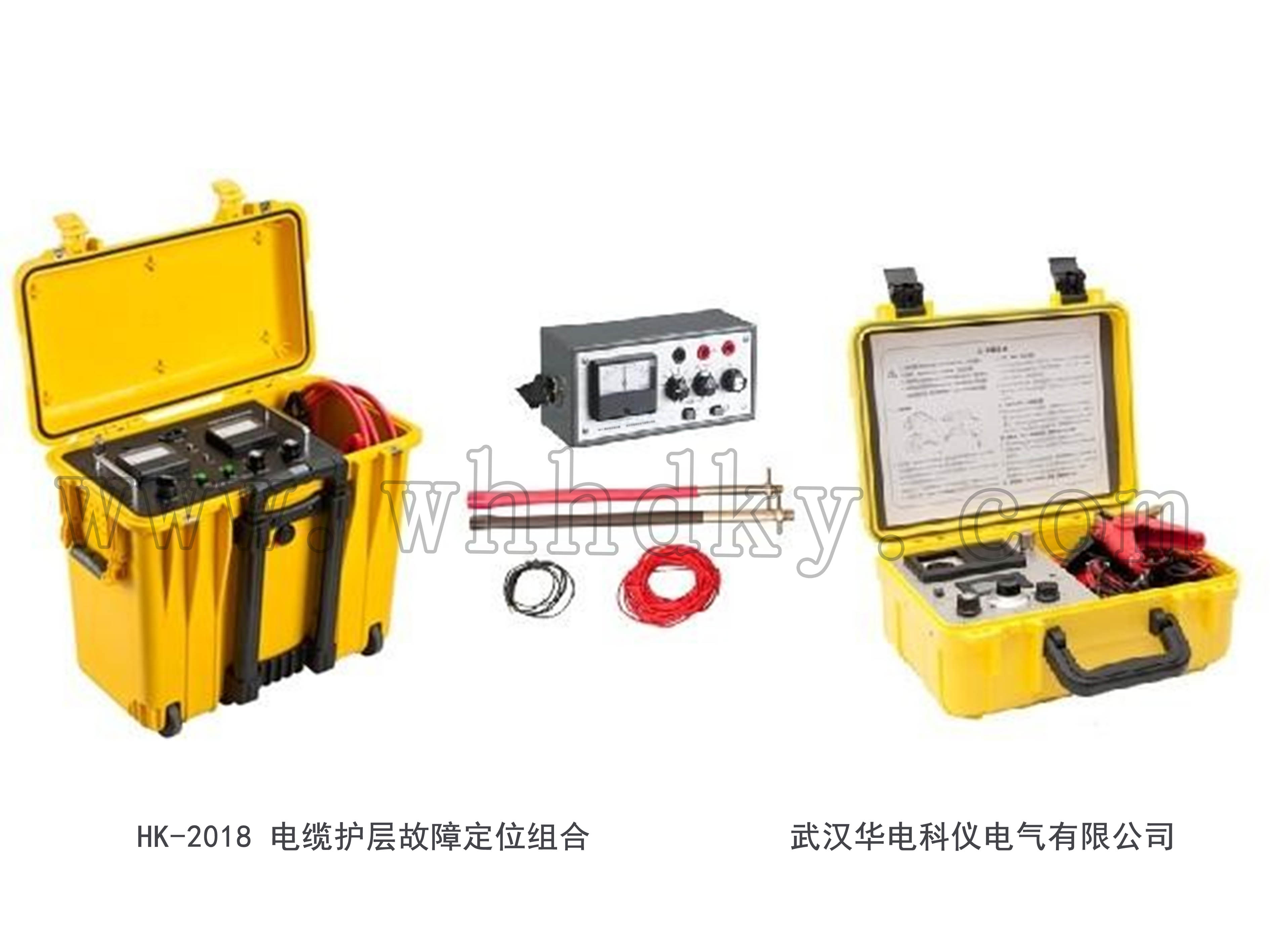

包含三部分：（1）HKGZD-8数字电桥；（2）HK-2018 护层故障定位电源；（3）HK-1 跨步电压精确定点仪。能在故障电缆断电情况下，对桥架、直埋、穿管等各种敷设方式下的电缆护层故障进行准确定位。HKGZD-8 数字电桥具备超强滤波功能，在现场存在很强电磁干扰、工频感应电压超过 100V 时，也能准确定位，直接显示故障距离。同时，HK-2018 护层故障定位电源也可用来进行护层直流耐压试验。应用灵活、使用方便。

功能特点

HK-2018电缆护层故障定位组合主要性能特点：

功能
①用于查找敷设后的高压电缆护层缺陷点
引起电缆护层缺陷的原因大致有：敷设过程中划伤塑料外护套；或护套上固有的沙眼或裂纹，在工厂内能通过试验，敷设后受潮引起绝缘电阻偏低。使用 HK-2018 电缆护层故障定位组合，能准确定位各种故障点。其中方法包括：
使用 HK-2018 护层故障定位电源配合 HKGZD-8 数字电桥进行护层故障预定位。
使用HK-1 跨步电压指示器配合 HK-2018 护层故障定位电源对护层进行精确定点。
②用于护层直流耐压试验
PVC 护层的长电缆线路，高温天气下进行 10kV 耐压试验时，电流可能高达 30mA，本设备输出电流大，轻便易用。

详细参数

HK-2018电缆护层故障定位组合主要技术指标：

总体定位精度
利用数字电桥粗测定位，精度为±0.2% L+1m
利用跨步电压法精测定点，精度±30cm

HK-2018 护层故障定位电源技术参数
耐压试验输出电压：0～15kV 连续可调，负极性
耐压试验输出电流：10kV 时 30mA
最大短路电流：连续方式下 100mA，脉动方式下 1000mA
工作电源： AC220V/50Hz
体积： 30cm×46cm×50cm
重量： 14kg

HK-1 跨步电压指示器
测量灵敏度： 0.10(未放大)；0.30（放大）
灵敏度调节：未放大，6 档；放大，6 档
零位调节： ± 满刻度
工作电源： 8×1.5V （内置电池供电）
充电电源： AC220V/50Hz 4．HKGZD-8 数字电桥
工作电源：内置电池供电
充电电源： AC220V/50Hz
定位距离：不限
定位精度： ±0.2% L+1m
滤波及抗干扰能力：强
外形尺寸： 35cm×26cm×15cm
总体重量： 4kg
