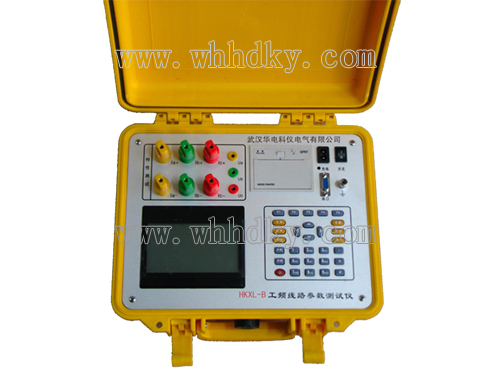

HKXL-B工频线路参数测试仪

设备名称:工频线路参数测试仪型号:HKXL-B数量:1台/套生产厂家:武汉华电科仪电气有限公司关键词:电力谐波测试仪、电能质量分析仪厂家、工频线路参数测试仪
咨询热线:027-88933327




产品概述

HKXL-B工频线路参数测试仪产品简介:

    HKXL-B型输电线路工频参数测试仪是我公司开发、研制的专门用于输电线路工频参数测量的高精度仪器,对于各种电压等级的输电线路的一系列工频参数(包括:正序阻抗、正序电容、零序阻抗、零序电容、互感阻抗、耦合电容、相间阻抗、相间电容、线地阻抗、线地电容等)可进行精密的测量。该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量线路参数的方法,接线简单,测试、记录方便,大大提高了工作效率。它以大屏幕图形式液晶作为显示窗口,图形式菜单操作并配有汉字提示,集多参量于一屏的显示界面,人机对话界面友好,使用简便、快捷,是各级用户的首选产品。
功能特点

HKXL-B工频线路参数测试仪主要性能特点:

1、可测量各种类型输电线路的正序和零序各种参量、电压有效值、电流有效值、有功功率、无功功率等参数。

2、允许外接电压互感器和电流互感器进行扩展量程测量。

3、电压、电流测量回路宽量限:电压最大可测量到750V,不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏;电流可直通100A电流测试,超宽范围能保证各种长度线路的测试。

4、大屏幕、高亮度的液晶显示,全汉字菜单及操作提示实现友好的人机对话,液晶带亮度调节,可适应冬夏各季;长寿命导电硅胶按键使操作更简便,手感更良好。

5、用户可随时将测试的数据通过232接口外接微型打印机将结果打印出来(打印机为选配件)。

6、为配高压测量车的用户保留了与计算机通讯的RS232串口,可扩充校验数据上传功能,实现数据的集中管理。

详细参数

HKXL-B工频线路参数测试仪主要技术参数:

1、输入特性

   电压测量范围:0~750V 宽量限,一档可保证精度。

   电流测量范围:0~100A,内部全部自动切换量程。

2、准 确 度:

   电压:±0.2%

   电流:±0.5%

   功率:±0.5%(CosΦ>0.1),±1.0%(0.02

   阻抗、容抗、感抗:0.5%

   电阻、电容、电感、电导、电纳:0.5%

3、工作温度:-10℃~ +40℃

4、工作电源:交流85V~265V

5、绝       缘:⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

         ⑵、工作电源输入端对外壳之间承受工频2KV(有效值),历时1分钟实验。

6、体      积:32cm×24cm×13cm

7、重     量:3Kg
