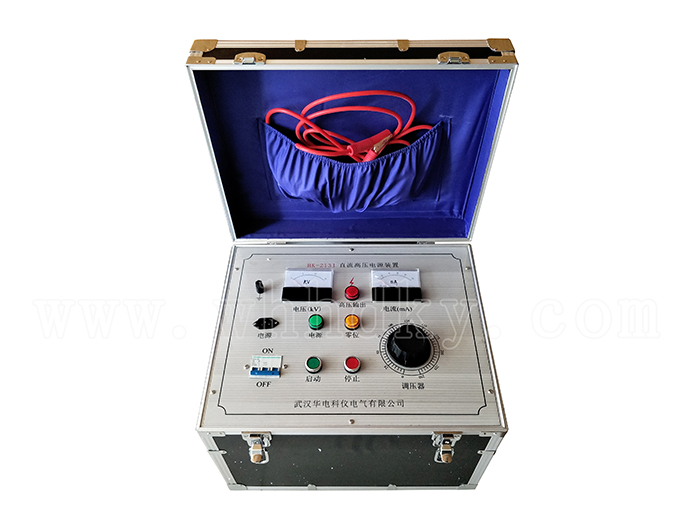

HK-2131 型一体化高压信号发生器

设备名称:型一体化高压信号发生器型号:HK-2131数量:1台/套生产厂家:武汉华电科仪电气有限公司关键词:谐波测量仪、电力谐波测试仪、型一体化高压信号发生器
咨询热线:027-88933327




产品概述

    HK-2131直流高压装置是电缆故障检测系统的组成部分,用于当使用冲击闪络法检测高阻故障时的辅助高压电源。

功能特点

HK-2131型一体化高压信号发生器主要性能特点:

1.使用放电棒将高压输出端对接地端放电,使高压电压表回零。

参考“5. 安全事项”

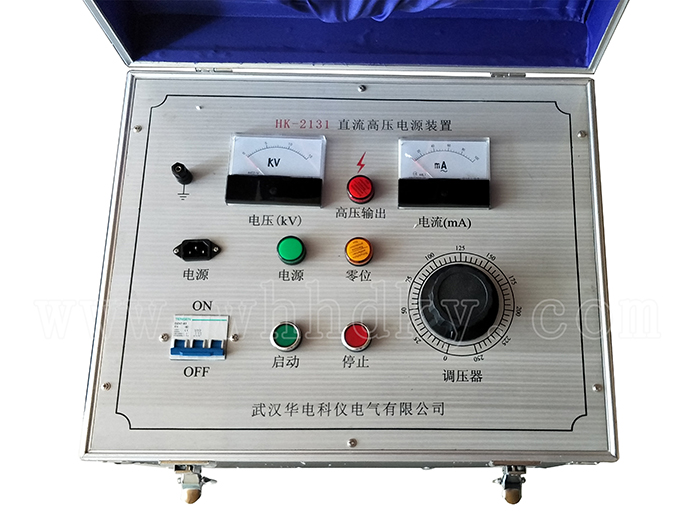

2.合上电源开关,电源指示灯点亮。

3.向左旋转调压器使其回零,零位指示灯点亮。

4.按下启动按钮启动高压输出,高压指示灯点亮。

5.向右旋转调压器缓慢升高输出电压,直到故障点或球隙开始放电为止。

6.测试过程完毕后,按下停止按钮停止高压输出,高压指示灯熄灭。

7.向左旋转调压器使其回零,然后关闭电源开关。

8.使用放电棒将高压输出端对接地端放电,使高压电压表回零。

参考“5. 安全事项”

安全事项

1.操作人员必须带上绝缘手套并穿上绝缘鞋。

2.接地端必须可靠地连接到大地。

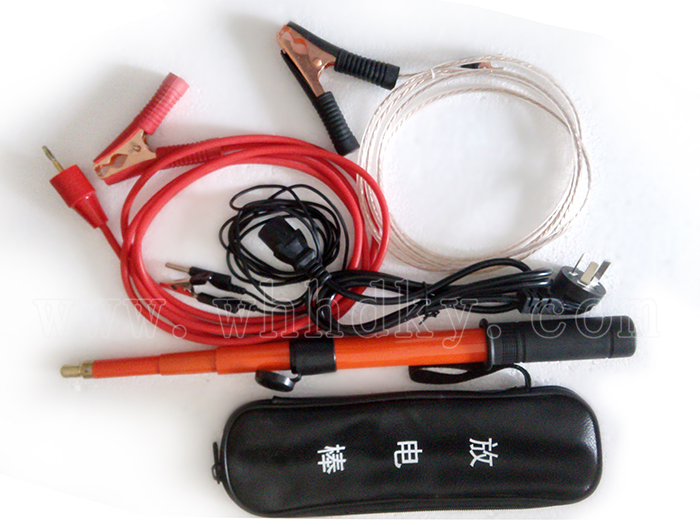

3.使用前必须用放电棒将高压输出端对接地端进行放电。放电时,应先接好接地线然后再用放电棒接触高压引线的末端,放电必须放至高压电压显示为0kV。如下图所示。

详细参数

HK-2131型一体化高压信号发生器主要技术指标:

¨ 输入电源:AC 220V,50Hz

¨ 输出电压:DC 0~15kV

¨ 额定功率:1kVA

¨ 环境温度:0~40oC

¨ 环境湿度:<75%RH

¨ 海拔高度:<1000m

¨ 绝缘等级:A级

¨ 尺寸: 430×540×410 mm

¨ 重量: 30.5 kg
