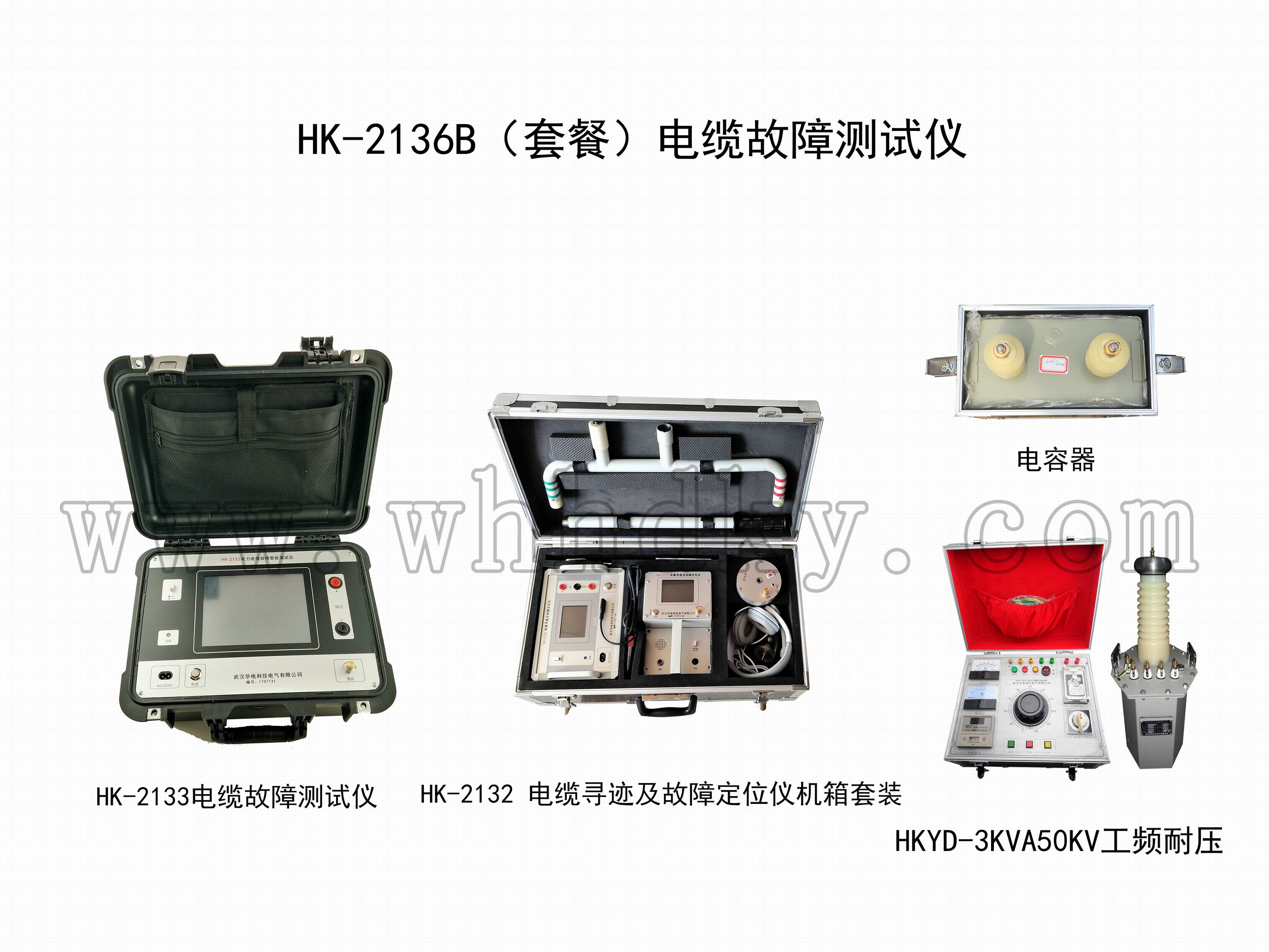

HK-2136B(套餐)电缆故障测试仪

设备名称:电缆故障测试仪型号:HK-2136B(套餐)数量:1台套生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述

电缆故障的测试层序:

为了顺利快速的解决电缆故障,测试电力电缆故障请遵循以下步骤

1. 分析电缆故障性质,了解故障电缆的类型

不同性质的电缆故障要用不同的方法测试,而不同介质的电缆则有不同的测试 速 度。不同耐压等级的电缆则有不同的耐压要求。而被测试电缆的接头位置及最近是否在电缆上方施过工。这些在测试前都必须做到心中有数。

2. 判断电缆故障是高阻还是低阻故障,再确定选合适的方法去测量电缆故障:

用电缆故障测试仪主机的低压脉冲法测试电缆长度、校对电缆的电波传输速度,测试电缆全长可以让我们更加了解故障电缆的具体情况,可以判断是高阻还是低阻故障,可以判断固有的电波速度是否准确,(准确的电波传输速度是提高测试精度的保证。当速度不准确时,可反算速度。)这些都可以用低压脉冲测试法来解决。

3. 选择合适的测试方法,用电缆故障测试主机进行电缆故障粗测;

     对不同电缆故障要用不同的方法,低阻故障(开路、短路等)要用低压脉冲法

试;而高阻故障(泄漏、闪络等)则要用闪络法方法测试。

故障性质

绝缘电阻

故障的击穿情况

开路

l 在直流高压脉冲下击穿

低阻

小于 10Zo

l 绝缘电阻不是太低时,可用高压脉冲击穿

高阻

大于 10Zo

l 高压脉冲击穿

闪络

l 直流或高压脉冲作用下击穿



注:表中 Zo为电缆的特性阻抗值,电力电缆阻抗一般为 10—40W之间。

低压脉冲法测试比较简单,直接测试。而高压闪络法测量则需要注意接线及所 加直流电压的高低。10KV 油禁纸电缆和交联乙烯电缆的最高耐压分别为 50KV 和 35KV,一般不得超过电缆的最高耐压,高压设备的地线必须与被测电缆的铅包接地 良好连接。

4.用路径仪探测埋地电缆的走向; 精确定点前首先必须知道电缆的路径,若已知路径可省去此步骤。

5.用定点仪对故障点精确定位; 按定点放电方式接好高压设备,根据电缆的性质及电缆的耐压等级来决定升压程度。对电缆故障点进行精确定位,最后确定在 1 米范围内。备注:选配:这一步需要加配高压信号单元来辅助升压,以帮助能更精确的定位,高压信号单元:可以选择经济实惠的试验变压器加控制箱,或者可以选择轻便型的超轻型高频高压信号发生器



6.电力电缆的高阻故障测试方法:

高阻故障:故障点的直流电阻大于该电缆的特性阻抗的故障为高阻故障,高阻故障几乎占全部电缆故障率的90%以上。冲闪方式用于测试高阻泄漏性故障及高阻闪络性故障,大部分电缆高阻故障都可以使用冲闪方式测试。依据故障性质又分为冲击压闪络法(冲闪法)直流高压闪络法(直闪法)

功能特点

HK-2136B(套餐)电缆故障测试仪详细产品介绍:



1、HK-2133电缆故障测试仪主机

一、

有线通信的畅通和电力的输送有赖于电缆线路的正常运行。一旦线路发生障碍,不及时查出故障并迅速予以排除,就会造成很大的经济损失和不良的社会影响。因而,电缆故障测试仪是维护各种电缆的重要工具。电缆故障智能测试仪采用了多种故障探测方式,应用当代最先进的电子技术成果和器件,采用计算机技术及特殊性电子技术,结合本公司长期研制电缆测试仪的成功经验而推出的高科技,智能化,功能全的全新产品。

电缆故障智能测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,若配备声测法定点仪,可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。



二、主要特点

¨ 功能齐全

测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测,可测试电缆的各种故障,尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪,可准确测定故障的精确位置。

¨ 测试精度高

仪器采用高速数据采样技术,A/D采样速度为100MHz,使仪器读取分辨率为1m,探测盲区为1m。

¨ 智能化程度高

测试结果以波形及数据自动显示在大屏幕液晶显示屏上,判断故障直观。并配有全中文菜单显示操作功能,无需对操作人员作专门的训练。

¨ 具有波形及参数存储,调出功能

采用非易失性器件,关机后波形、数据不易失。

¨ 具有双踪显示功能。

可将故障电缆的测试波形与正常波形进行对比,有利于对故障进一步判断。

¨ 具有波形扩展比例功能。

改变波形比例,可扩展波形进行精确测试。

¨ 可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离。

¨ 具有根据不同的被测电缆随时修改传播速度功能。

¨ 小体积便携式外形,内装可充电的电池供电,方便携带和使用。



三、主要技术参数

¨ 应用范围及用途

仪器可测试各种型号的电力电缆(电压等级1KV~35KV)和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏,高阻闪络性故障和电缆的断线、接触不良等故障。并可测试电缆的长度和电波在电缆上的传播速度。

¨ 最远测试距离:15Km (明线可达100千米)

¨ 探测盲区:   1m

¨ 读数分辨率:  1m

¨ 功耗:     5VA

¨ 使用条件:环境温度   0℃~+40℃

(极限温度   -10℃~+50℃)

相对湿度   40℃(20~90)%RH

大气压强  (86~106)Kpa

¨ 体积:275×220×160mm3

¨ 重量:1.8kg





2、HK-2132电缆寻迹及故障定位仪

一、

型电缆寻迹及故障定位仪是由发射机、接收机、感应式探头、电位差式探测架等组成。本仪器是光缆、电缆故障定位测试的专用仪表,适用测试对象为具有金属导体(线对、护层、屏蔽层)的各种光缆、电缆。其主要功能为对地绝缘不良点的定位测试,线缆路径的探测以及线缆埋深的测试。

二、主要特点

¨ 接收灵敏度高

¨ 静态漂移低

¨ 定位精度高

¨ 抗干扰能力强

¨ 液晶屏显示信号及状态

¨ 内置锂电池供电,并配有充电器

三、主要技术参数

¨ 定位阻抗范围:0~5MΩ

¨ 定位精度:<±10cm

¨ 埋深探测:<3m



3高压信号单元:HKYD-3KVA/50kv交直流工频耐压试验装置一套

一、操作箱容量:3KVA

二、试验变压器技术指标:

容量:3KVA

输入电压:200V

输入电流:15A

输出电压:AC50KV DC70KV

输出电流:60mA

测量电压:100V

变比:500
