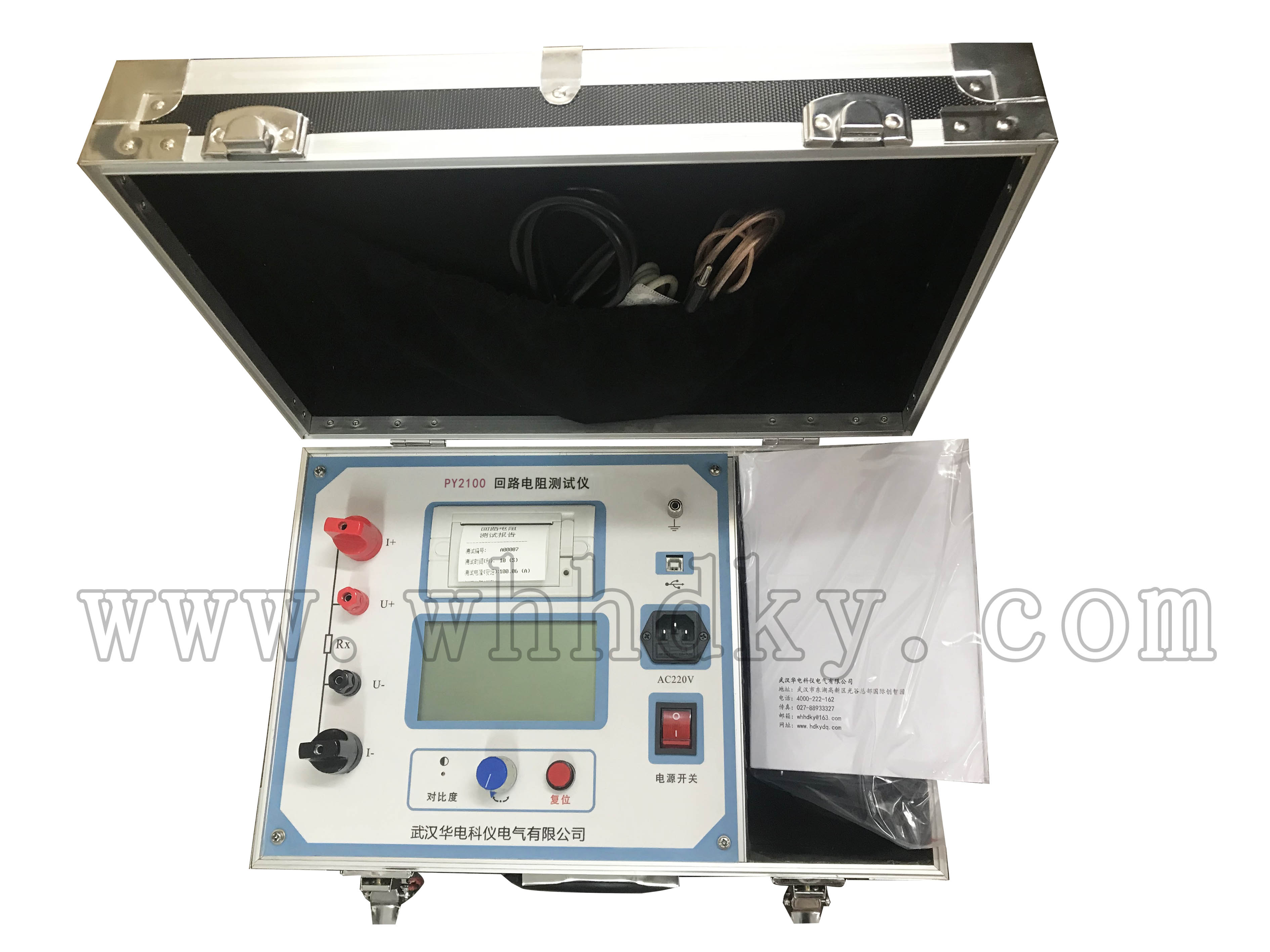

PY2100回路电阻测试仪

断路器导电回路的导电性能的好坏,对保障开关的安全运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻,并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压
咨询热线:027-88933327




产品概述
PY2100回路电阻测试仪产品介绍:
断路器导电回路的导电性能的好坏,对保障开关的安全运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻,并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压,电流都比较小,当开关的动静触头之间有杂质或表面有氧化等,测试的数据分散性就较大。同时电桥的抗干扰性差,因此国家标准规定必须使用100A以上直流电流进行测试。回路电阻测试仪是我公司为适应GB50150-2006和DL/T 845.4-2004规程要求开发的测试仪器,广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。
功能特点
1、测试电流大,完全符合有关测试接触电阻的国家标准要求。
2、测试电流来自高精度的100A开关式恒流电源,无需人工调节,测试迅速准确。
3、采用四端子接线法,有效地排除了测试线电阻对测试结果的影响。
4、测试速度快,USB接口可PC机连接,上传试验数据。
5、长时间工作,设有过热保护电路,仪器可靠稳定。
6、操作简便,重量轻。
详细参数
1、 测试电流:
型号 测试电流
100P 50A、100A



2、 测量范围:
型号 测试电流 测量范围
100P 50A 1-3000μΩ
100A

3、最小分辨率:0.01μΩ
4、准确度:0.5%±0.5μΩ
5、输出电压:最大5V
6、工作方式:可设置输出时间
7、电源:AC220V±10%  50Hz
8、消耗功率:

型号 功率
100P ≤500W


9、使用温度:-20℃~40℃
10、相对湿度:≤80%RH,不结露
11、重量:

型号 重量
100P 5 Kg
