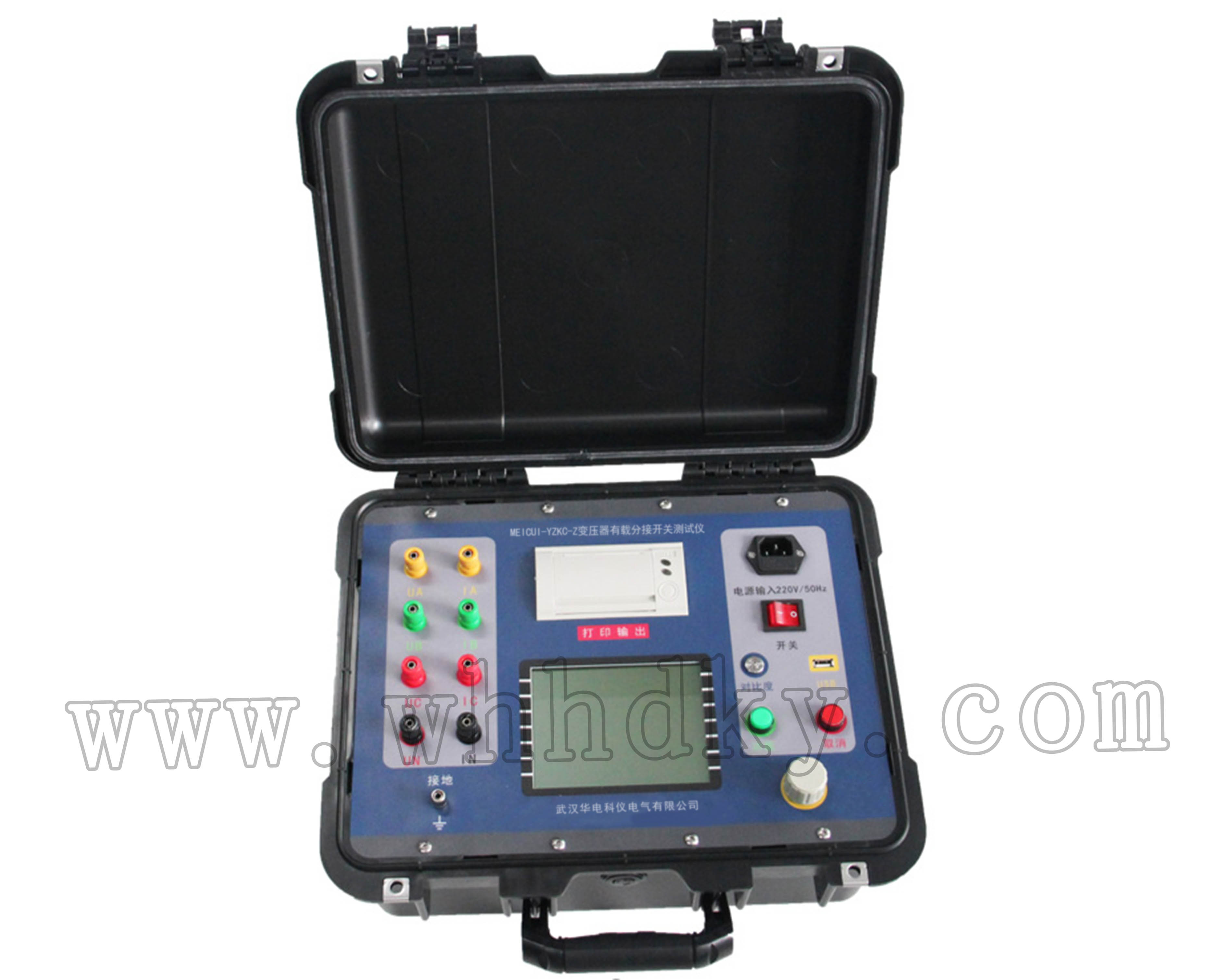

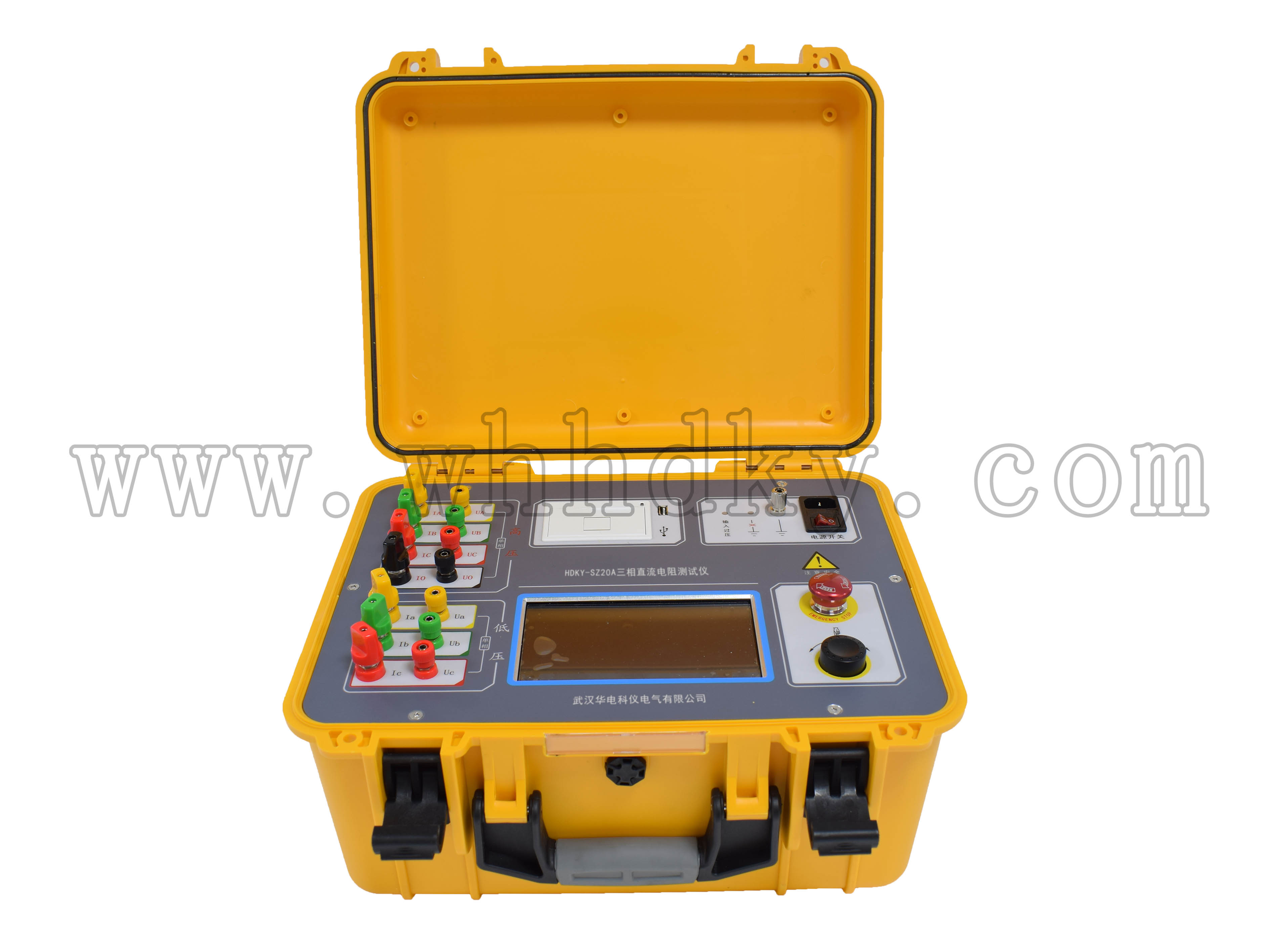

MEICUI-YZKC-Z 直流有载分接开关测试仪

设备名称:直流有载分接开关测试仪 型 号:MEICUI-YZKC-Z 数 量:1台套 生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述
MEICUI-YZKC-Z 直流有载分接开关测试仪产品介绍:
本仪器在原理上采用1A高稳定度负反馈恒流源作为测试电源,可有效消除变压器绕组电感影响;采用高速16位AD采样技术,电阻测试精度大大高于行业标准要求;单次操作采样时间大于500ms,有效解决了部分自耦变压器切换时间偏长的测量需求;合并电流对可疑通道进行加大电流(3A)测试技术、显示真实波形技术和光标自定义技术,并对光标自定义技术新增了手动调节功能,可完全克服原有技术对部分不规则波形判断不准的问题。另外,在内部结构设计、主板电路、显示界面、按键操作的细节设计方面都做了大量改进,并采用了当前最小巧、最先进的工业级高速热敏打印机。


功能特点

1.高稳定负反馈恒流技术
虽然采用测试时变压器低压侧绕组短路接地处理,变压器绕组自身电感对测量绕组自身电阻和分接开关过渡电阻仍有很大影响,本仪器内部测量电源采用高稳定负反馈恒流技术,电流稳定度<0.1%,可有效克服变压器绕
组电感对恒流稳定的影响,此技术对大容量变压器效果尤为明显。
2.方便快捷的操作方式
现场一次接线完成后,经过很短的充电稳定时间后,即可操作分接开关切换,仪器将自动捕获切换波形,无需人工查找干预,方便现场试验定位。
3.智能分析技术
计算过渡电阻、过渡时间、相间差最准确的方法是在过渡波形中找到起始点和终止点并定义光标,普通测试仪器或通过手工分相去定义,操作费时烦琐;或直接取平均值,数据偏差较大,甚至导致误判。本测试仪采用最先进逐相扫描算法,可通过软件计算自动定义分接开关切换的起始、终止点,一次按键就可计算出所有数值。对异常不规则的切换波形,也可配合简单按键操作手动快速修正各光标值,操作极为方便。
4.完全满足自耦变压器时间测试要求(采样周期≥500ms)
目前大型变压器中,自耦变压器的比重逐步加大,自耦变压器在带有高压有载调压分节头的情况下运行绕组间的磁平衡较困难,一般只能采用单相(分相)有载调压分接开关,这类变压器的测试波形一般同期性都较差,要测试三相完整的过渡波形许多都超过200ms,国内大部分仪器测试时间都设计在200ms内,不能满足此要求,本测试仪的测试时间大于等于500ms,完全满足各种变压器的时间测试要求。
5.真实波形还原和多级滤波
大部分有载分接开关测试仪通常会通过滤波手段来平滑显示效果,虽然可以美观测试结果,但也容易遗漏掉切换过程中的微小(>2ms对开关是有害的)断点,达不到测试的目的,本测试仪采用多级滤波设置,最低级设计采用无滤波处理,可真实显示测量结果,与示波器观测同效果,可最直观的观测分接开关的过渡过程,对于分析有问题的开关此功能尤为重要。
6.最大恒流3A输出
现场证明,变压器绕组电感较大时会引起切换波形的震荡,加大电流测试则可以减少震荡,仪器可以通过设置对切换效果不理想的波形进行加大电流复检,无需多余换线操作。
7.数据记录功能
本测试仪可存储多大五十组切换数据和切换波形,方便历史回溯,采用尺寸小巧的打印机,完美打印出切换波形和测试数据。
8.结构紧凑,抗震性能良好
本测试仪在结构设计上采用了较大的改进,在充分考虑仪器性能和安全性的基础上采用了模块式结构设计,做到体积小巧,美观,并大大提高了仪器整体抗震性。


详细参数

使用环境
输入电源:AC220V±10%    50Hz±10%
环境温度:-10~45℃
相对湿度:≤80%RH
基本参数
测试电流:三相独立恒流源
充电电流 1A (单相测试最大3A)   稳定度0.1%
过渡电阻:量程0.1~20Ω 分辨率0.01Ω    精度5%±2字
过渡时间:量程1-500 ms  分辨率0.1 ms 精度0.5%±2字
可测大容量自耦式变压器、Y型中性点不引出变压器等;
一键智能分析过渡波形。
体积:    407mm(L)× 340mm(W)×192mm(H)
重量:    7.0kg
安全性能
绝缘电阻:>2MΩ
漏电流:  <3.5mA
介电强度:电源进线对机壳能承受1500V(50Hz有效值)1min 的耐压试验。
