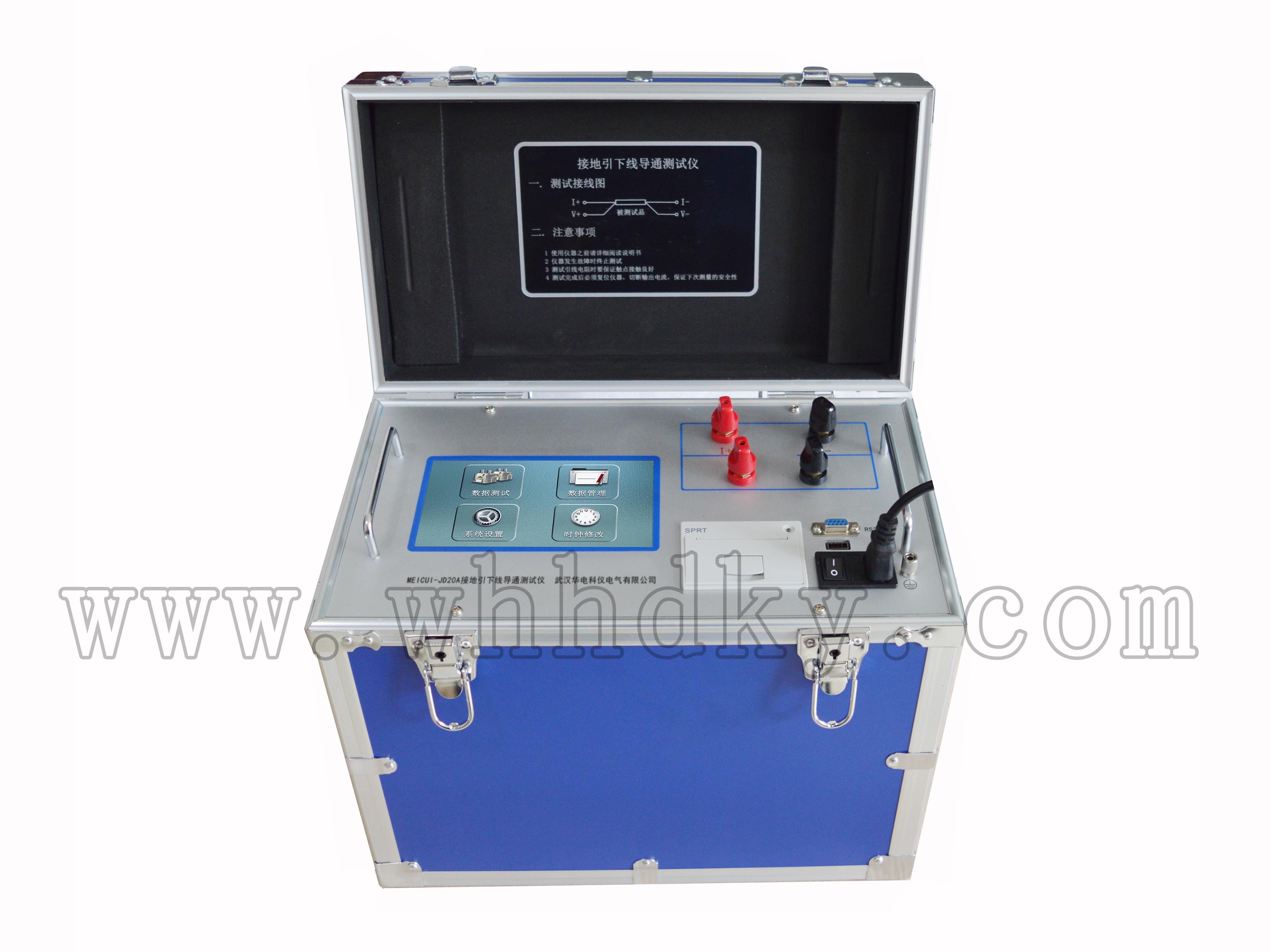

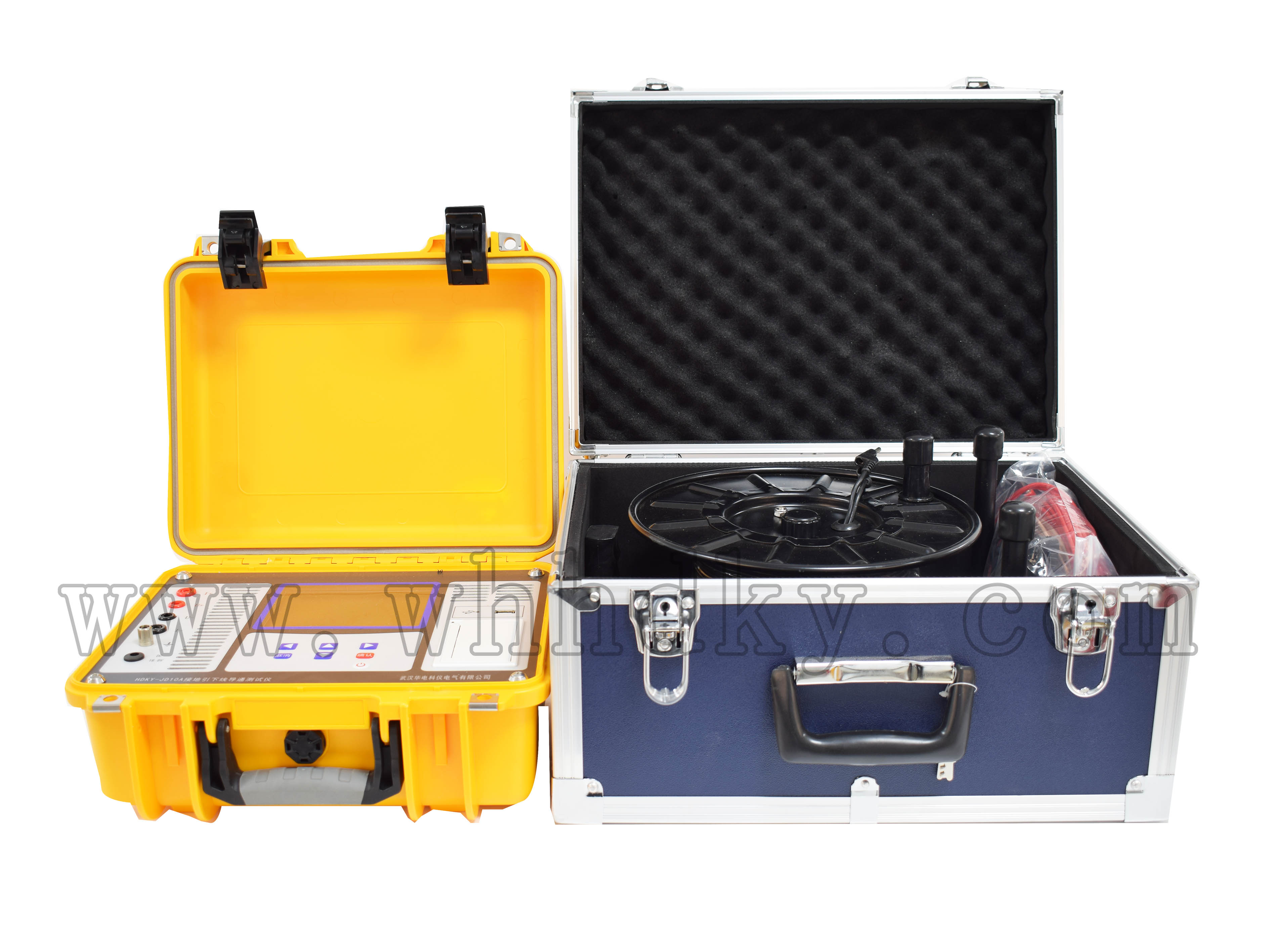

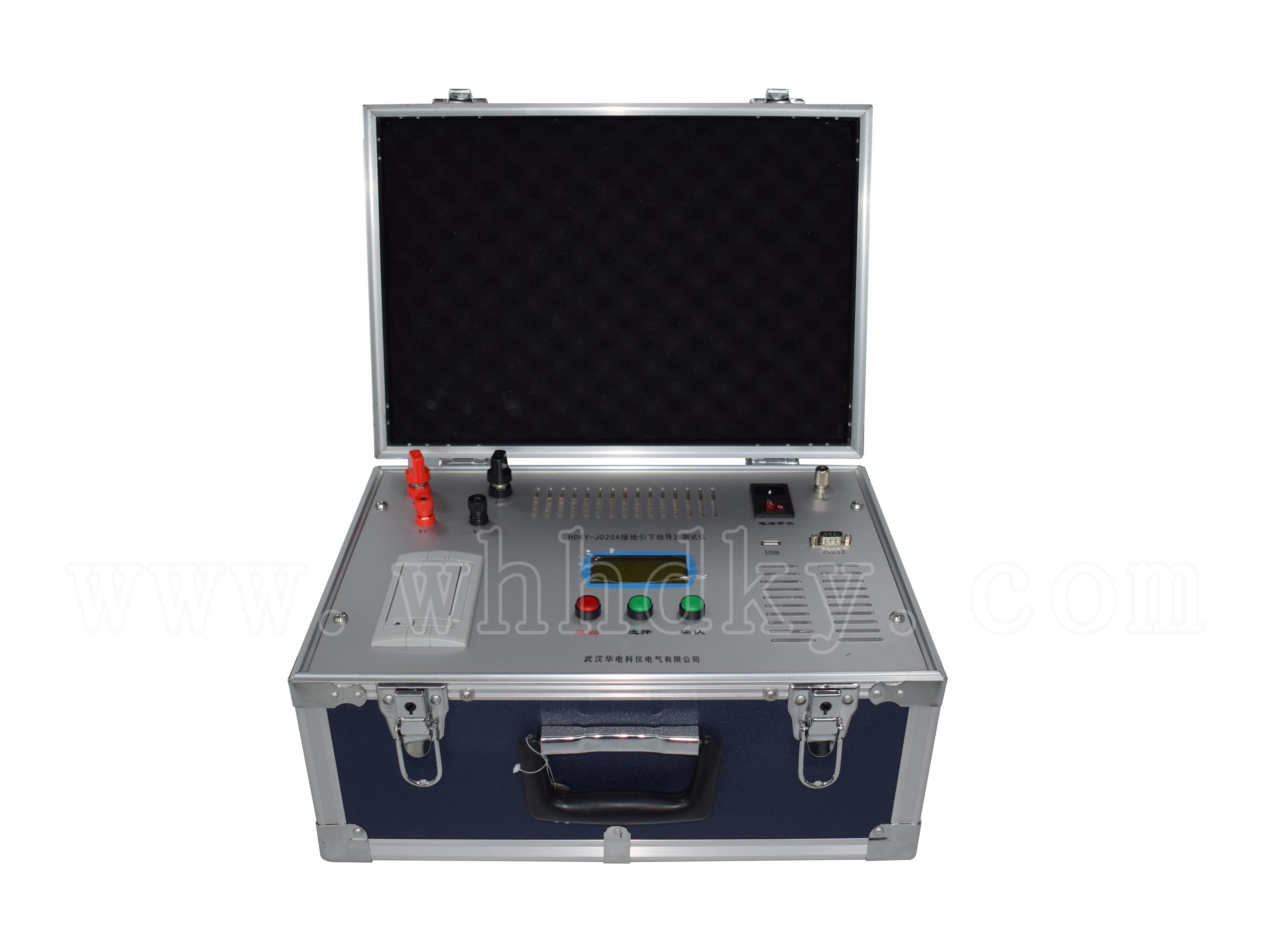

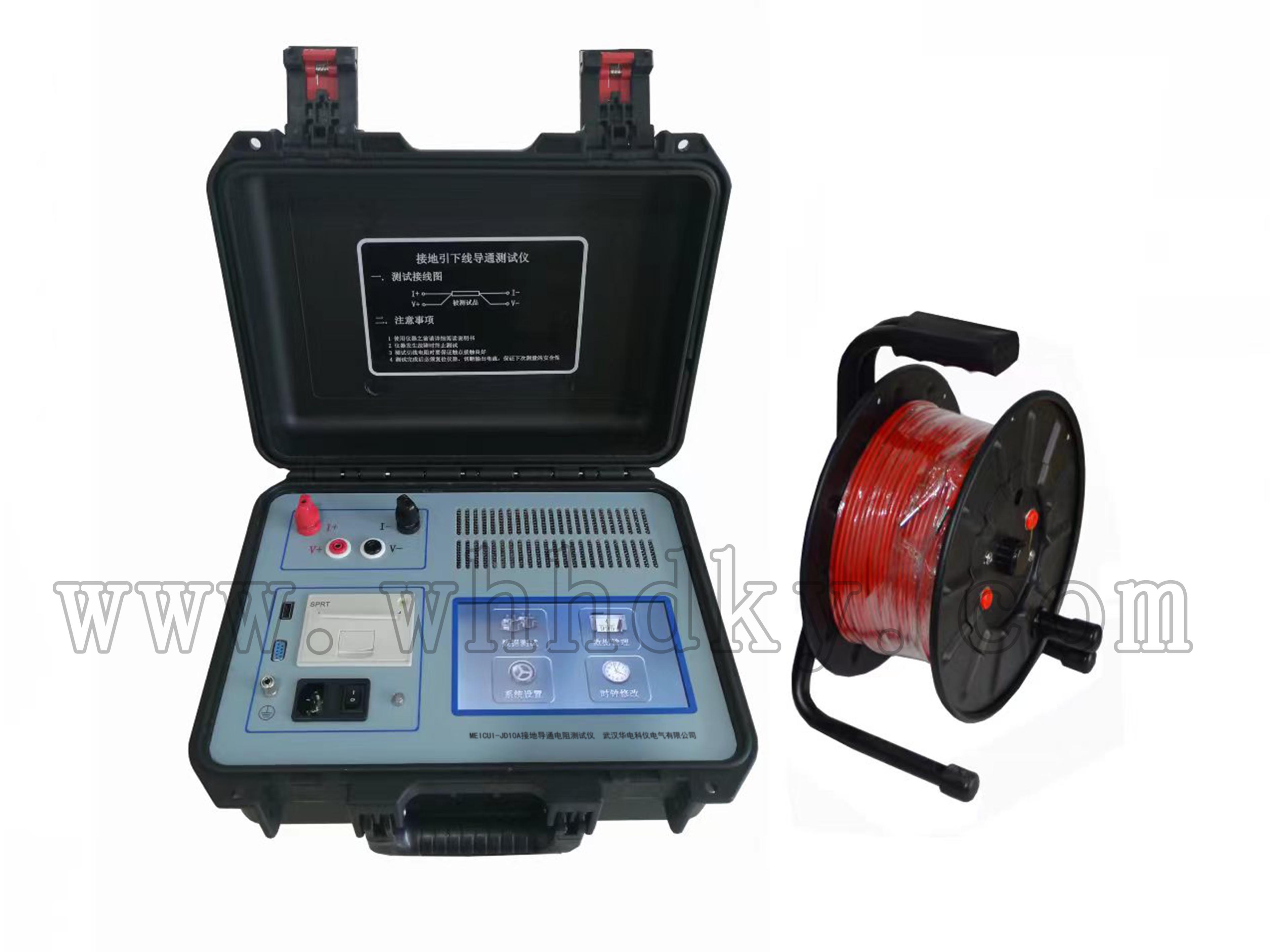

MEICUI-JD20A 接地引下线导通测试仪

设备名称:接地引下线导通测试仪 型 号:MEICUI-JD20A 数 量:1台套 生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述

电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分,在电力设备的长时间运行过程中,连接处有可能因受潮等因素影响,出现接点锈蚀、甚至断裂等现象,导致接地引下线与主接地网连接点电阻增大,从而不能满足电力规程的要求,使设备在运行中存在不安全隐患,严重时会造成设备失地运行。因此在《防止电力生产重大事故的二十五项重点要求》中,明确提出接地装置引下线的导通检测工作应每年进行一次。
MEICUI-JD20A接地引下线导通测试仪是我公司研制的一种自动化程度很高的便携式测试仪,用于变电站内各个电力设备接地引下线之间的导通电阻值的测量。仪器采用高性能单片机控制,可实现测试过程智能化,具有体积小,携带方便,操作简单,精度高,测试速度快,复测性好,读数直观,是符合规程要求的理想专用仪器。

功能特点

1、整机由高速单片机控制,自动化程度高,操作简便。
2、仪器采用全新电源技术,电流档位多,测量范围宽,
3、智能化功率管理技术,仪器总是工作在最小功率状态,有效减轻仪器内部发热,节约能源。
4、七寸高亮度触摸彩色液晶,强光下显示清晰,全触屏操作,中英文自由切换。
5、仪器自带万年历时钟和掉电存储,可存储1000组测试数据,可随时查阅。
6、仪器配备RS232和USB接口,可和计算机通讯以及U盘存储。
7、自带面板式微型打印机,可汉化打印测量结果。
详细参数

项目 技术指标及参数 备注
测试电流 1A、2.5A、5A、10A、20A



测量范围
100μΩ~1Ω    (20A)    500μΩ~2Ω    (10A)
  1mΩ~4Ω       (5A)  2mΩ~8Ω      (2.5A)
    5mΩ~20Ω       (1A)

最小分辨率 0.1μΩ
准确度 ±(0.5%±2个字)
显示 液晶显示器 电阻显示有效数字为 4 位
数据存储 1000组
工作环境 环境温度:0℃~40℃ 相对湿度: <90%RH,不结露
电源 AC 220V±10V,50Hz±1 Hz 保险管 5A
最大功耗 500W
外形尺寸 主机:405×230×355(mm)
线箱:360×260×180(mm))

重量 主机15.1KG  线箱: 5.75KG
测试线长度 标配13米 长度可以定制
