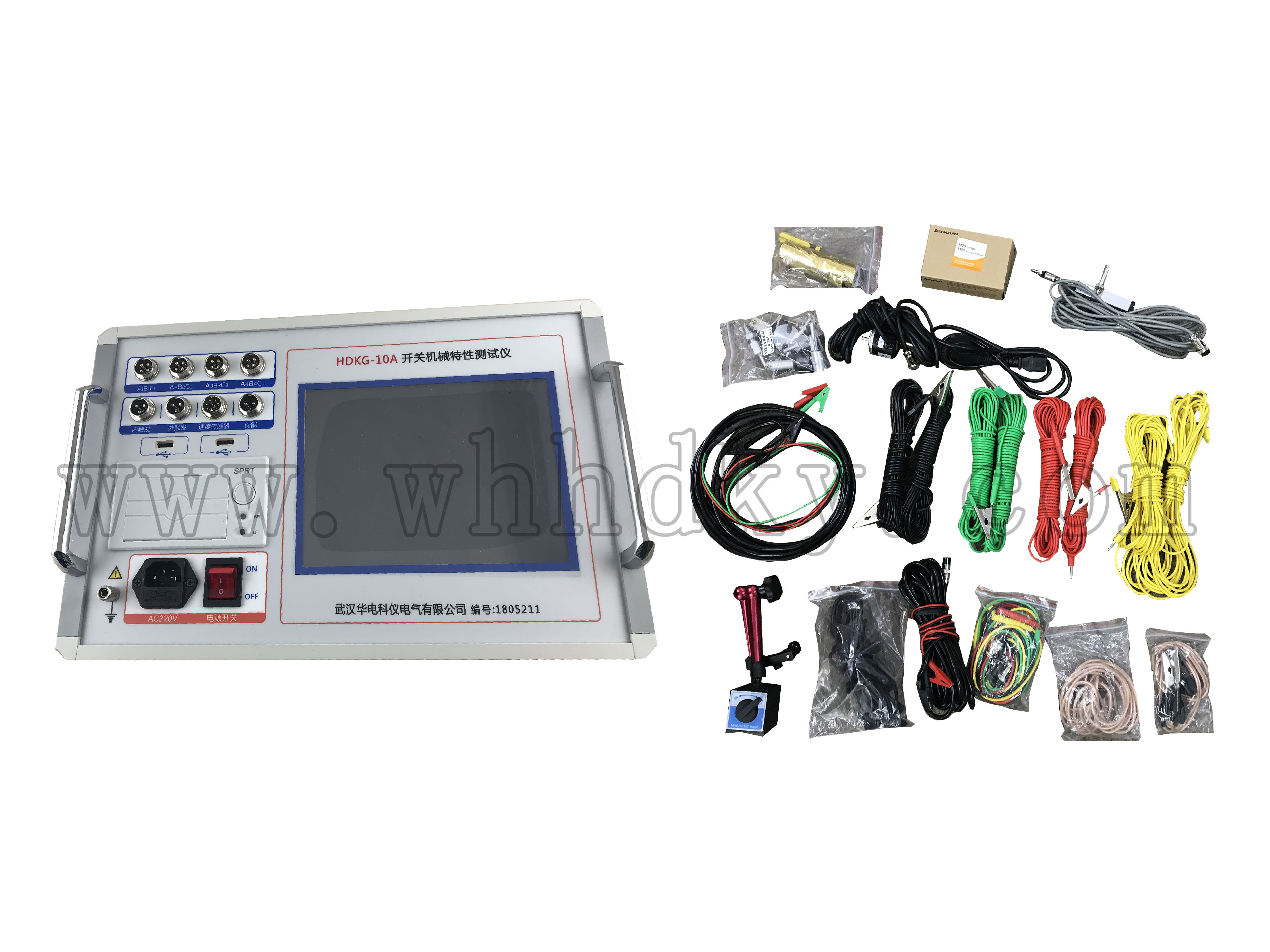

HDKG-10A高压开关动特性测试仪

设备名称:高压开关动特性测试仪 型 号:HDKG-10A 数 量:1台套 生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述
随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即(高压开关机械特性测试仪)是依据最新的《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。
功能特点
⑴、8.4寸彩色大屏,windows操作系统,人性化操作界面,界面直观,触摸屏,便于现场操作人员使用。
⑵、高速热敏打印机,方便现场打印测试数据。
⑶、机内集成式操作电源,无须现场二次电源,现场使用方便快捷。可提供DC30~265V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
⑷、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷。
⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
⑹、开关动作一次,得到所有数据及图形。
⑺、主机可存储六千组现试验数据(可扩展存储卡),机内实时时钟,便于存档。
⑻、配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。
⑼、同时可测12路金属触头断口。
⑽、内含包络线,通过多台(2-10台)开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。
⑾、内部抗干扰电路可满足500KV变电站内可靠使用。
详细参数
 1.时间测量:
              12路 固有分闸(合闸)时间
              分闸(合闸)相内不同期
              分闸(合闸)相间不同期
              合闸(分闸)弹跳时间(弹跳次数)
              测试范围:0.01ms~19000ms,分辨率:0.01ms
2.速度测量:刚分(刚合)速度
               指定时间段(行程段或角度段)平均速度
3. 测速范围:1mm传感器 0.01~25.00m/s,
                0.1mm传感器 0.001~2.50m/s
                0.5°角度传感器 1周波/ 0.5°
4.行程测量:动触头行程(行程)
                接触行程(开距)
                过冲行程或反程(超程)
传感器:50mm,分辨率:0.1mm
                360线传感器:360о,分辨率:0.5о
选配传感器:300mm、1000mm、加速度传感器
   5. 电流:最大电流输出为20A。
   6.交直流电源 :AC 220V ± 10%;50Hz ± 2%
   7.直流电源:输出电压:35~265V连续可调,输出电流:≤ 20A(短时)
   8. 隔离开关测量范围:
⑴、电压输出:DC35~265V(可调);
               ⑵、电源输出时间:0.01-19秒(可设置);
⑶、断口信号最大采集时间为19秒;
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
9.主机体积:380×240×170mm
10.使用环境:  -10℃~+50℃
11.相对湿度:≤90%
