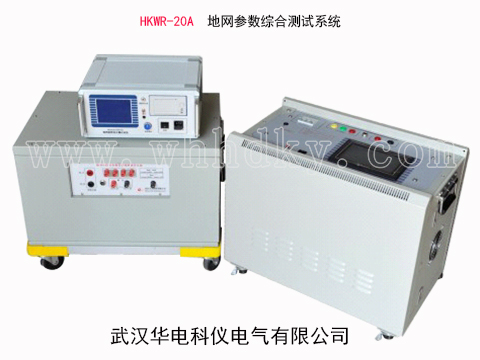

HKWR-20A大型地网参数综合测试系统产品介绍:
HKWR-20A大型地网参数综合测试系统,采用接近于工频的异频试验电流(最靠近工频的测试频点为47.5Hz和52.5Hz)进行测试,并应用数字信号分析和滤波技术等,有效剔除了分离干扰信号(包括工频、谐波、高频、以及直流分量等成分)和异频测试信号,从而大大提高了地网参数测试的精度。采用异频法测量地网参数,从根本上解决了传统“工频电流法”难以消除工频干扰影响的问题,采用接近工频50Hz的测试频点,异频试验电流在地中散流情况与工频电流的散流情况极其接近,所测频点平均值可视为地网的工频特性参数。
HKWR-20A大型地网参数综合测试系统主要特点如下:
·能完成多个地网参数的分析测试,包括:接地阻抗、.土壤电阻率、跨步电压、接触电压、电位梯度等。
·独有的频率分离技术,能在工频干扰和异频测试信号为10:1的条件下分离有用异频测试信号。以2V的异频测试信号电压计算,可在地中工频干扰电压20V的条件下准确、稳定测试。
·变频试验电源可输出40~60Hz(以2.5Hz为间隔,主要针对外配大功率电源)的试验电流,在各个频点测试的数据,折算到50Hz后取其平均值为测量结果。由于试验电流的频率与系统工频十分接近,因此可以认为试验电流在地中散流情况与工频电流的散流情况相同,所测结果可视为地网的工频特性参数。
·系统测试结果包括地网的接地阻抗Z、纯电阻分量R和纯感抗分量X,能有效消除测量过程中引线互感与地网自感的影响,得到真实的地网电阻分量R,即使在强干扰电压和电流条件下,其测量结果仍具有很好的重复性和准确性。
·自动判断电流回路的阻抗,具备电流极辅助接线断线保护功能。
·仪器采用智能化控制,测试仪主机自动判断测试频率,可自动完成测试任务。
·仪器采用高精度传感器、高精度数模转换芯片和高性能数字信号处理器,测试信号动态范围宽,分辨率高,mV级信号的测试也能保证精度。
·仪器采用大屏幕液晶显示,汉化菜单提示,人机界面简洁直观,由一个电子鼠标可完成所有操作,使用极为简单。
·仪器提供储存512组测量数据,掉电不丢失,可随时查看历史数据,也可随时打印。
·仪器采用稳定的正弦波信号试验电源,电流输出可调以满足不同条件的地网测试,且输出稳定平滑,纹波系数小。
·主机选频仪自带大容量锂离子电池,续航能力8
试验电流的频率:
|
只支持外接电源,支持40~60Hz频点,试验频率必须是2.5Hz的倍数。 |
|
测试信噪比: |
10:1(工频信号:异频测试信号) |
|
测试电流范围: |
3A~50A(外接电源)。 |
|
电压测试范围 |
阻抗测试时: |
20~600V(有效值); |
电压测量时: |
2mV~200mV |
|
阻抗测量范围: |
0.01Ω~100Ω,(包括电阻分量和电抗分量) |
|
阻抗测量准确度: |
阻抗大于0.1Ω时,±1.0%读数±0.001Ω |
|
电流测量范围: |
1A~50A |
|
电流测量准确度: |
±0.5%读数±0.01A |
|
电压测量分辨率: |
0.01mV |
|
电压测量准确度: |
200mV~600V,±1.0%;1mV~200mV,±2.0% |
|
供电电源: |
AC 220V±10%,50±1 Hz,0.5kVA(内部) |
|
外部变频电源 : |
AC 380V±10%,50±1 Hz, (15kw,更大可定制) |
|
隔离变压器: |
并联输出:400V、30A;(15KVA,更大可定制) |
|
串联输出: |
800V、15A; |
|
外型尺寸: |
测试主机: |
350×320×150(mm) |
异频电源: |
350×320×500(mm) |
|
耦合变压器: |
450×400×500(mm) |
|
重量: |
测试主机: |
6kg |
异频电源: |
25kg(15kw,更大可定制) |
|
耦合变压器: |
40kg(15KVA,更大可定制) |
|
仪器使用环境: |
环境温度: |
-15℃-50℃ |
相对湿度: |
<90% |
