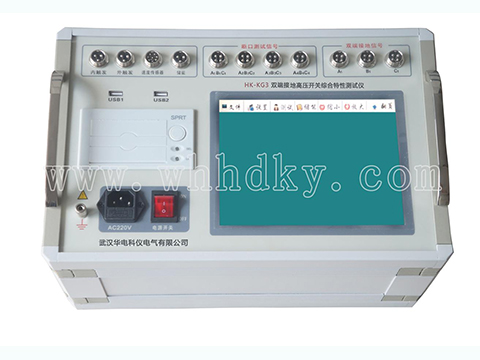

HK-KG3双端接地高压开关综合特性测试仪

设备名称:双端接地高压开关综合特性测试仪型号:HK-KG3数量:1台/套生产厂家:武汉华电科仪电气有限公司关键词:高压开关综合特性测试仪、开关综合特性测试仪、开关测试仪、双端接地开关综合测试仪、双端接地开关综合特性测试仪等。
咨询热线:027-88933327




产品概述

HK-KG3双端接地高压开关综合特性测试仪产品介绍:

HK-KG3双端接地高压开关综合特性测试仪为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

功能特点



1.8.4寸进口彩色高亮大屏,在太阳光下清晰可见,嵌入式操作系统,windows操作界面,触摸屏,便于现场操作人员使用。

2.高速热敏打印机,方便现场打印测试数据。

3.机内集成式操作电源,无须现场二次电源,现场使用方便快捷。可提供DC20~265V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

4.配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷。

5.适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

6.开关动作一次,得到所有数据及图形。

7.主机可存储一万组现试验数据(可扩展存储卡),机内实时时钟,便于存档。

8.配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。

9.同时可测12路金属断口、3路双端接地开关。

10内含包络线,通过多台(2-10台)开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。

11.内部抗干扰电路可满足800KV变电站内可靠使用。
详细参数





时间测量:

12路 固有分闸(合闸)时间

分闸(合闸)相内不同期

分闸(合闸)相间不同期

合闸(分闸)弹跳时间(弹跳次数)



测试范围:

0.01ms~18000ms,



分辨率:

0.01ms

双端接地开关测量:

6路固有分闸(合闸)时间

分闸(合闸)相内不同期

合闸(分闸)弹跳时间及波形

速度测量:

刚分(刚合)速度

指定时间段(行程段或角度段)平均速度



测速范围:

1mm传感器

0.01~25.00m/s,



0.1mm传感器

0.001~2.50m/s



0.5°角度传感器

1周波/ 0.5°

电流:

最大电流输出为20A。

交流电源 :

AC 220V ± 10%;50Hz ± 2%

直流电源:

输出电压:

35~265V连续可调,



 输出电流:

≤ 20A(短时)

隔离开关测量范围:

电压输出:

DC35~265V(可调);



电源输出时间:

0.01-19秒(可设置);



断口信号最大采集时间为19秒;



可测断口合、分闸时间、三相不同期、弹跳时间及次数

主机体积:

380×280×170mm

使用环境:

-10℃~+50℃

相对湿度:

≤90%

动触头行程(行程)

接触行程(开距)



过冲行程或反程(超程)



传感器:50mm,分辨率:0.1mm



360线传感器:360о,分辨率:0.5о



选配传感器:300mm、1000mm、加速度传感器
