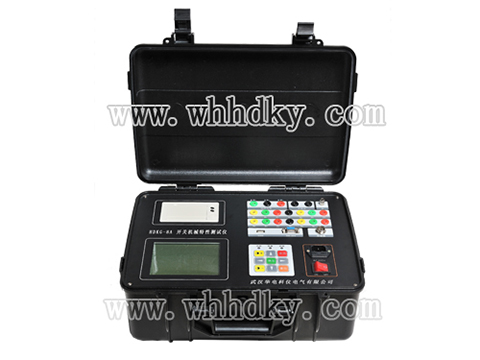

HDKG-8A高压开关动特性测试仪产品介绍:
HDKG-8A高压开关动特性测试仪是现场测试高压开关机械特性的专用仪器。它以ARM7为核心进行采样和处理,具有智能化程度高、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻等优点,适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的机械特性测试。
1.12个断口的固有分、合闸时间;
2.重合闸时间;
3.分、合闸的同期性与最大不同期性;
4.弹跳时间与真空开关弹跳次数;
5.开关开距及开关超行程;
6.刚分、刚合速度;
7.分、合闸最大速度;
8.分、合闸平均速度;
9.显示、打印速度一时间曲线,距离一时间曲线和速度一距离曲线,电流-时间曲线
时间测量 |
同时可测量断口数: |
≤12个 |
测定过程整定时间: |
0—6秒 |
|
分辨率: |
0.01ms |
|
开关开距、开关超行程、弹跳幅度测量 |
量程: |
< 250mm |
分辨率: |
0.01mm |
|
测量误差 |
时间测量误差: |
±0.1% |
行程测量误差: |
±1mm |
|
速度测量范围: |
0—20m/s |
|
内置电源 |
输出电压: |
20V—220V |
误差: |
1% |
|
输出电流: |
0~20A; |
|
工作条件 |
工作电压: |
AC220V±10 % |
频率: |
50Hz |
|
功耗: |
≤60w |
|
使用环境 |
温度: |
0~40°C |
使用环境湿度: |
≤90%RH |
|
体积: |
400*350*200 mm3 |
|
重量: |
7kg |
