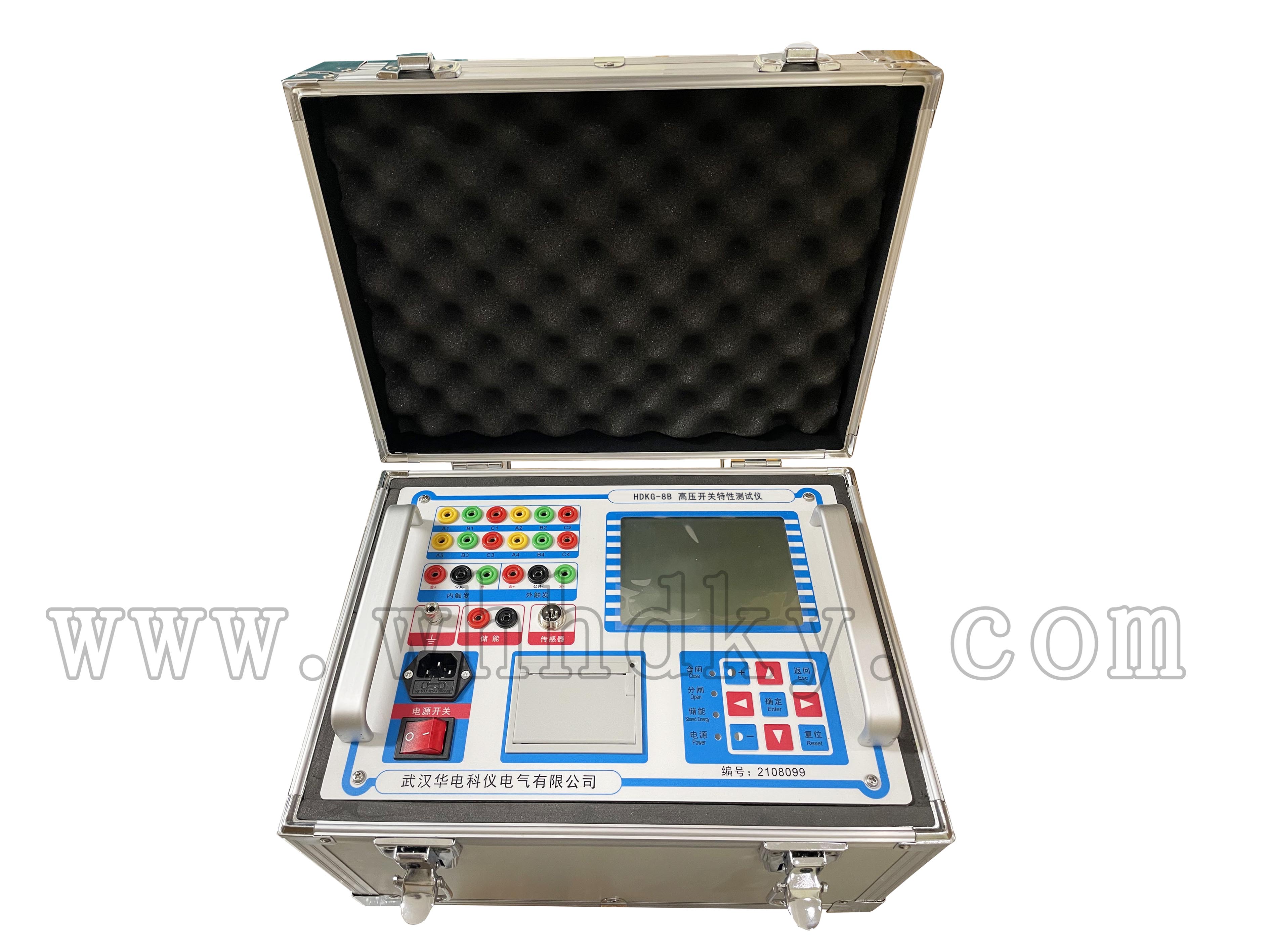

HDKG-8B开关特性测试仪

设备名称:开关特性测试仪型号:HDKG-8B数量:1台/套生产厂家:武汉华电科仪电气有限公司关键词:高压开关动作特性测试仪、断路器动特性分析仪、高压断路器特性测试仪、断路器动特性测试仪、高压开关测试仪、开关特性测试仪、高压开关特性测试仪等。
咨询热线:027-88933327




产品概述

HDKG-8B开关特性测试仪产品介绍:

1、 适用于国内外生产的所有型号的金属触头的SF6开关、GIS组合电器、真空开关、油开关。

2、万能测速传感器,直线行程传感器,旋转传感器,安装极为方便,简捷。

3、主机可存储多组现场分、合闸试验结果,机内实时时钟,便于存档保存试验日期、时间。

4、 内置快速微型打印机,打印所有数据及图谱。

5、主机大屏幕、直透式、背景光液晶,对比度电子调节。全中文菜单提示操作,开关动作一次,显示所有数据及波形图谱。

6、仪器配有与PC机联机的软件,试验结果可直接存入硬盘,也可输出到各类打印机上打印试验报告,使现场试验计算机化。

7、仪器具有强大的数据分析功能,能对断路器机械特性的各项指标参数进行有效分析。

8、仪器配置速度自定义添加程序,用户可根据需要,自由添加各种刚分、刚合速度定义。



快速选型





型 号

HDKG-6

HDKG-8B

HDKG-10A

HDKG-10B

HDKG-10C

HDKG-8003

HDKG-8006

断口(路)

6

12

12

12

12

12

12

合闸电阻(路)

/

/

/

3

6

3

6

石墨触头测量(路)

/

/

/

/

/

3

6

显 示

液晶显示,按键操作

液晶显示,按键操作

触摸屏,windows操作系统

触摸屏,windows操作系统

触摸屏,windows操作系统

触摸屏,windows操作系统

触摸屏,windows操作系统




功能特点

1.时    间:12个断口的固有分、合闸时间,同相同期、相间同期。

2.合闸电阻: 6个断口合闸电阻的预投时间,预投波形及电阻阻值。

3.重 合 闸:每断口的合-分(金短时间),分-合(无电流间隔时间),分-合-分。

4.弹    跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形。

5.速    度:刚分、刚合速度,最大速度,重合闸速度,时间-行程特性曲线。

6.行    程:总行程,开距,超行程,过冲行程,反弹幅值。

7.电    流:分、合闸线圈的分、合闸电流值、电流波形图。

8.动作电压:机内提供DC30~250V/20A(瞬时工作)数字可调断路器动作电源,自动完成断路器的低电压动作试验。



 特  点

1. 适用于国内外生产的型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

2.超强的抗干扰能力,在500KV变电站旁路母线带电的情况下,也能轻松试验,精确测量。

3. 通用测速传感器(选配),直线行程速度传感器,旋转测速传感器,安装极为方便、简捷。

4.开关动作一次,得到开关机械特性试验所有数据及相应的波形图谱。

5.主机可存储现场试验数据,机内实时时钟,便于存档保存试验日期、时间。

6.主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱,液晶对比度电子调节、断电记忆。

7. 中文菜单操作,使用方便。仪器内置打印机,随时快速打印所有数据及图谱。

8.仪器配有数据分析管理软件,可与PC机联机操作,试验结果可输出到各类针式、激光或喷墨打印机打印试验报告,使现场试验计算机化。








详细参数



使用环境

输入电源

220V±10%  50Hz±10%

大气压力

86~106kpa

温    度

 -10~40℃

湿    度

≦80%RH

安全性能

绝缘电阻

>2MΩ

介电强度

电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧。

时    间

量程

4000.0ms

分辩率

0.1ms

误差

①100ms以内        0.1ms±1个字

②100ms以上        0.1%±1个字

③同期

速   度:

量程

20.00m/s

分辩率

0.01m/s

误差

①0-2m/s以内       ±0.1m/s±1个字

②100ms以上        ±0.2m/s±1个字

行    程

量 程

分辩率

误 差

真空断路器

50.0mm

0.1mm

1%±1个字

SF6断路器

300.0mm

 1mm

少油断路器

600.0mm

电    流:

量程

20.00A

分辩率

0.01A

输出电源:

DC30~250V数字可调/20A(瞬时工作)

外形尺寸:

360mm(L)×280mm(W)×300mm(H)

重  量:

9kg

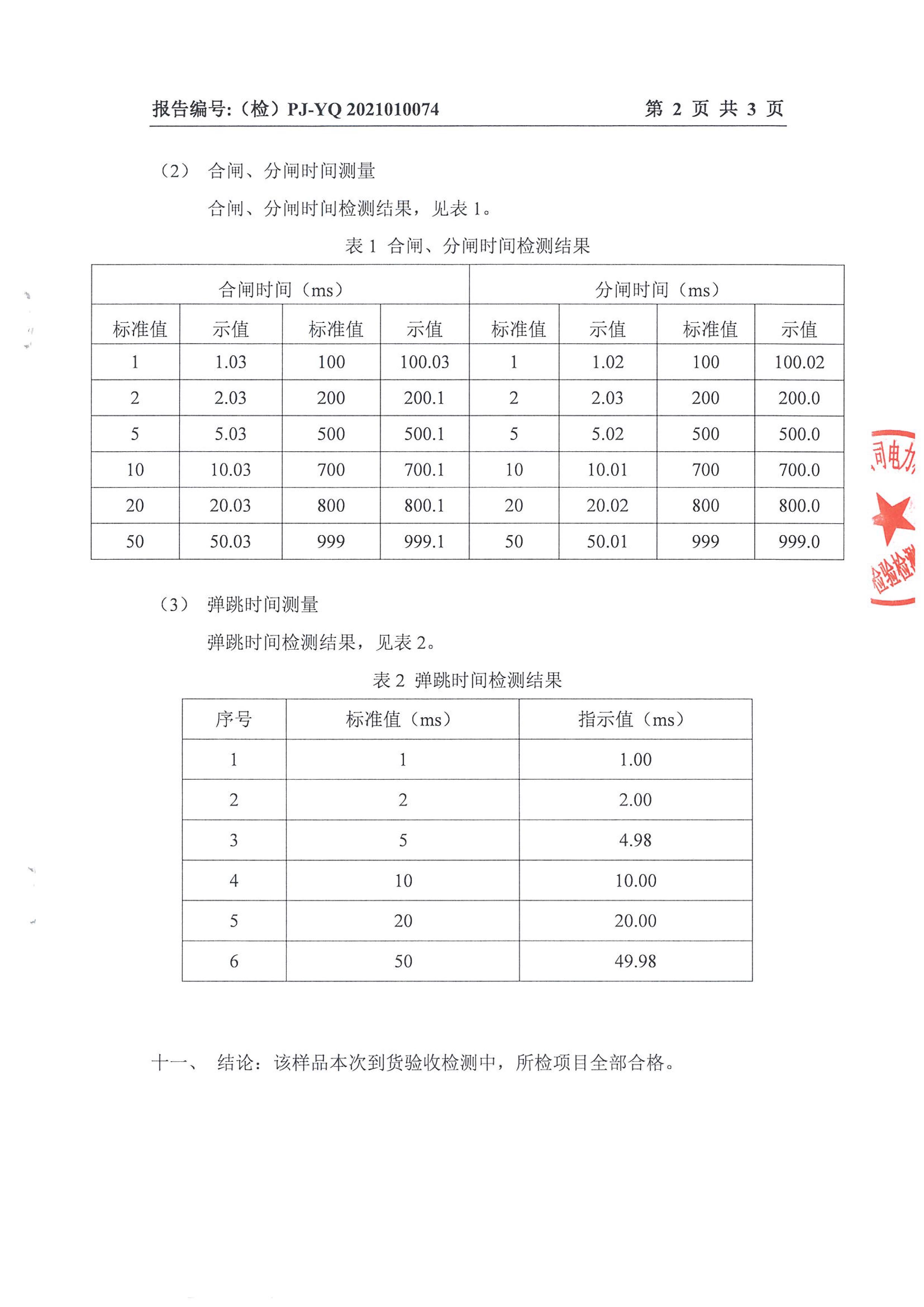

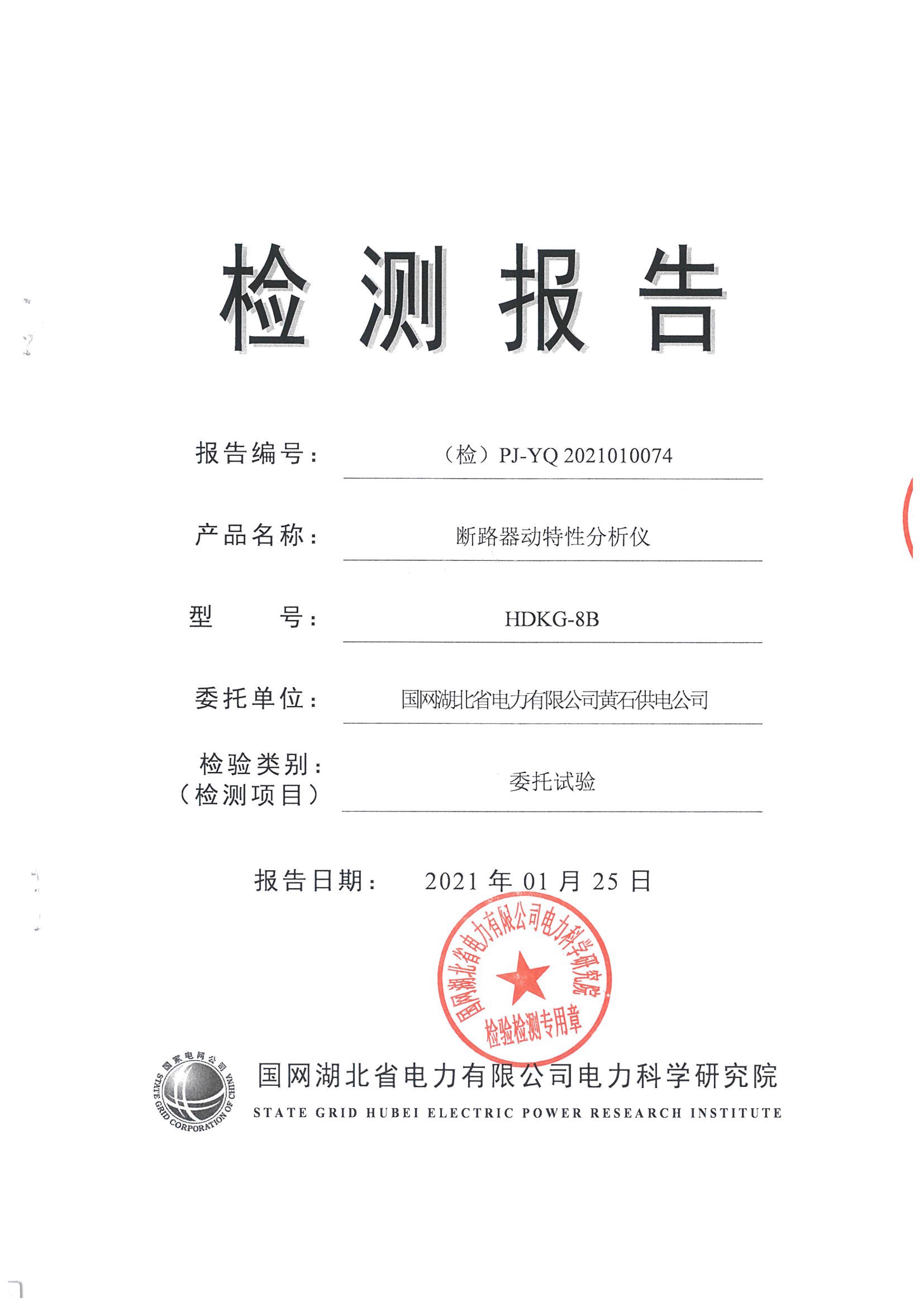

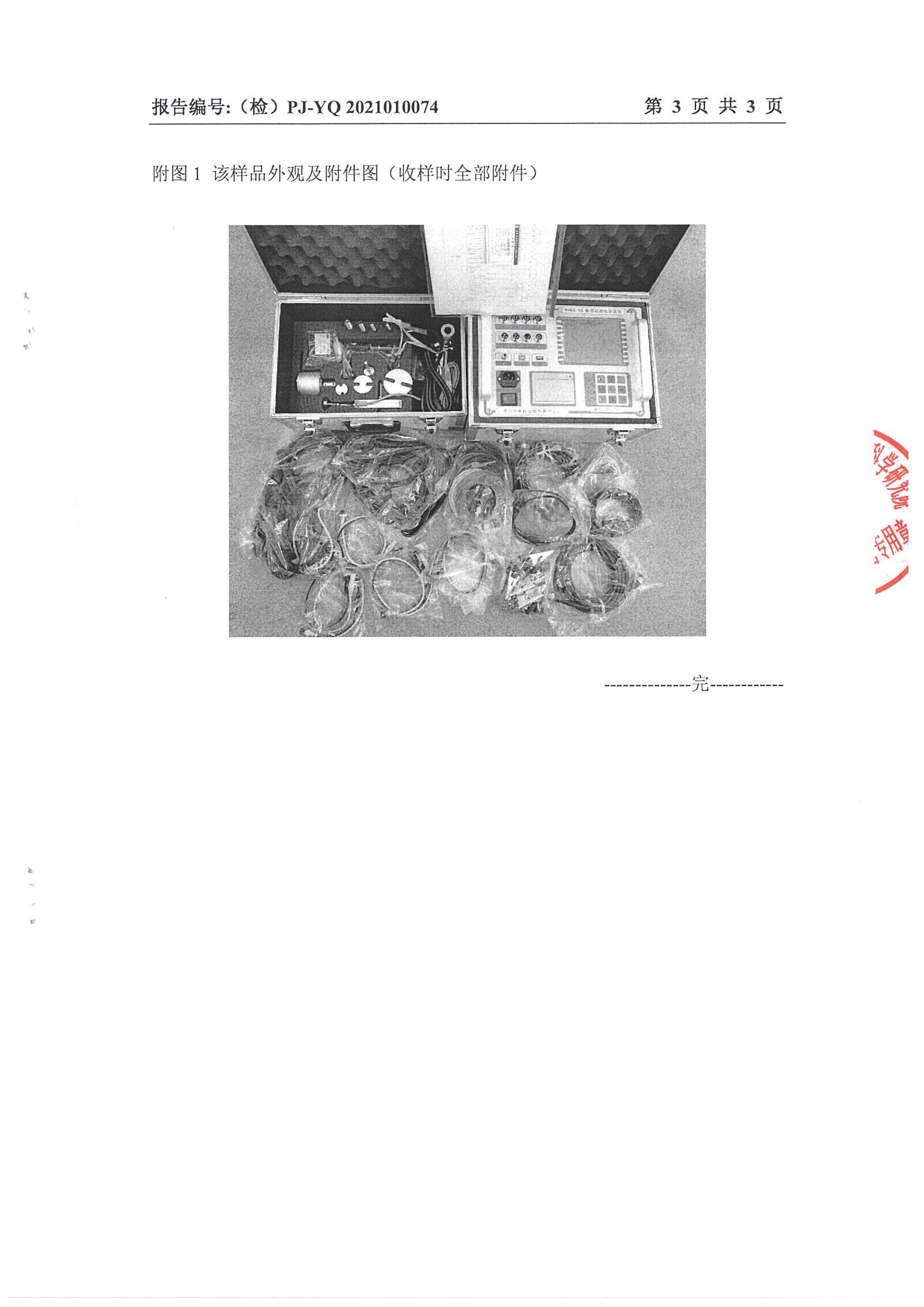

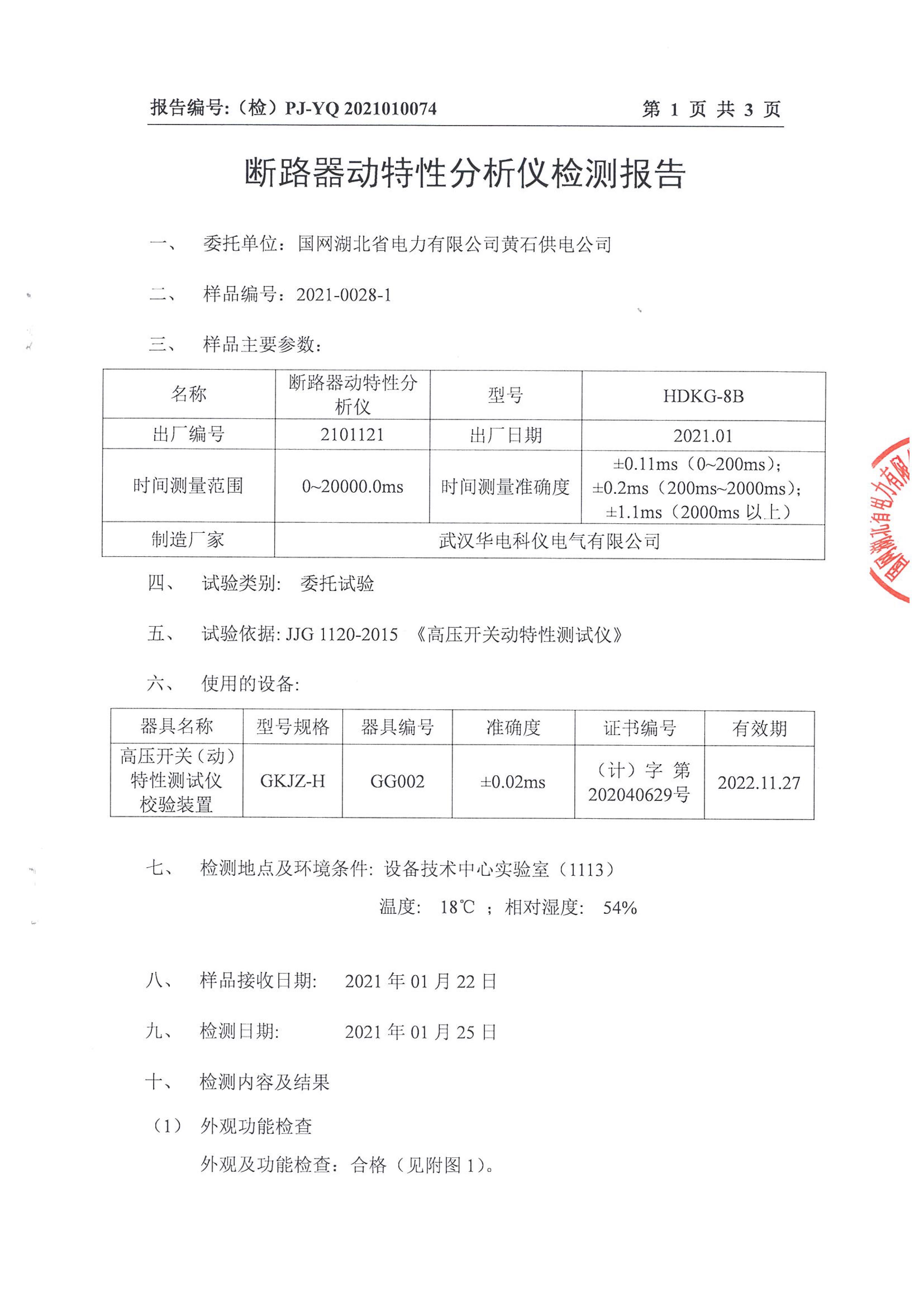

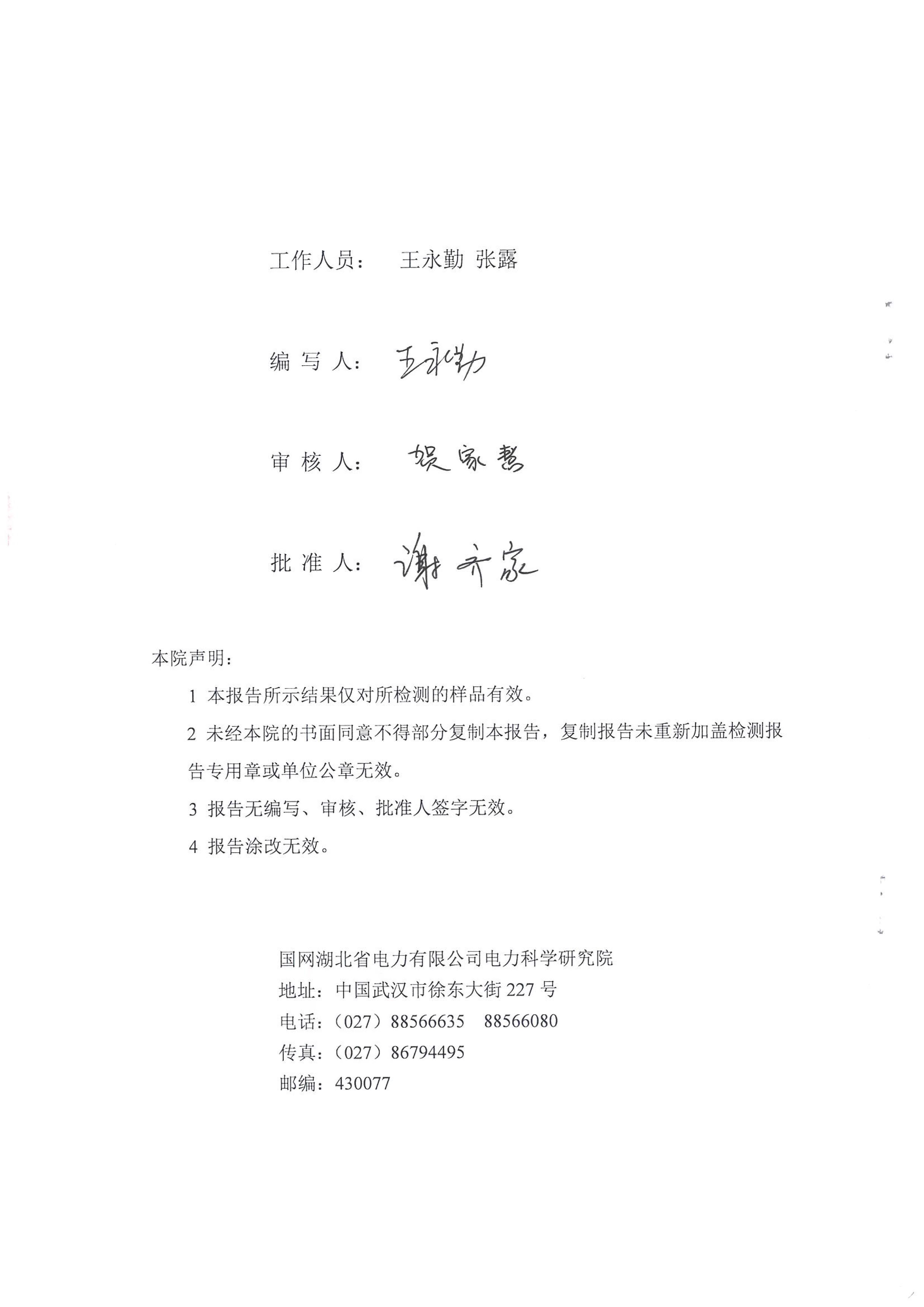

产品证书
