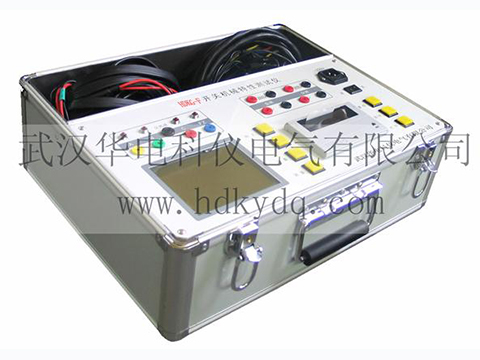

HDKG-F高压开关动特性测试仪产品概述：
HDGK-F型高压开关机械特性测试仪，是我厂依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
1.可做电动操作和手动操作;
2.适且500KV电压等级以内各种高压断路器的机械动特性测试；
3.可实测行程和自定义行程；
4.能够实现断路器的单合、单分、合分、重合,重分操作；
5.接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择保存50组数据，提供后期查询和上传电脑永久保存,也可现场调阅打印所有数据及运动曲线图；
6.采用汉字提示以人机对话的方式操作；
7.数据准确，抗干扰性强，体积小，重量轻，美观大方；
8.机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置数据及测试数据；
9.机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪；
10.仪器内置直流电源,可选择范围:30-270V/10A),不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常精确.
11.能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系；
12.可配置上传软件，实现电脑存档和网上查阅, 打印。
|
环境组别： |
属GB6587.1-1986《电子测量仪器环境试验总纲》中的Ш组仪器. |
|
|
型 式： |
便携式 |
|
|
包 装： |
铝合金箱 |
|
|
工作电源： |
AC220V ±10% |
|
|
频 率： |
50Hz ±5% |
|
|
环境温度： |
-10°C~40°C |
|
|
相对湿度： |
≤85% |
|
|
绝缘电阻： |
≤2MΩ |
|
|
介电强度： |
电源进线对机壳能承受1.5KV1分钟的耐压测试。 |
|
|
时间测试范围： |
时 间： |
1~499.9ms |
|
分辩率： |
0.01ms |
|
|
精 度： |
≤0.1ms |
|
|
速度测试范围： |
速 度： |
15m/s |
|
分辩率： |
0.01m/s |
|
|
精 度： |
±1%读数+2个字 |
|
|
行程测试范围： |
行 程： |
不限 |
|
分辩率： |
0.01mm |
|
|
精 度： |
±1%读数+2个字 |
|
|
直流电源选择范围: |
电 源： |
25-265V/10A |
|
分辩率： |
1V |
|
|
精 度： |
≤±1% |
|
|
尺寸与重量： |
主 机： |
440×300×150(mm) 5 (kg) |
|
附 件： |
440×300× 80(mm) 3 (kg) |
|
