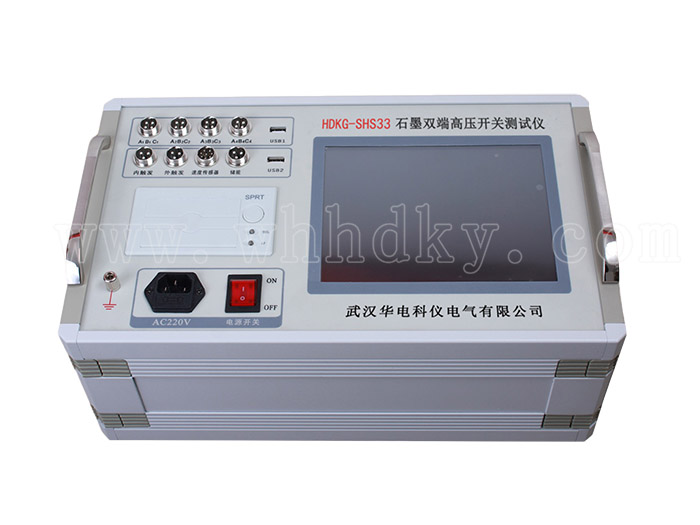

HDKG-SHS33石墨合闸双端高压开关测试仪

设备名称:石墨合闸双端高压开关测试仪型号:HDKG-SHS33数量:1台套生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述

HDKG-SHS33石墨合闸双端高压开关测试仪产品介绍:

高压开关综合特性测试仪即(高压开关机械特性测试仪)是依据最新的《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

功能特点

1.8.4寸进口高亮彩色大屏,在太阳光下清晰可见,嵌入式操作系统,windows操作界面,界面直观,触摸屏,便于现场操作人员使用。

2.高速热敏打印机,方便现场打印测试数据。

3.机内集成式操作电源,无须现场二次电源,现场使用方便快捷。可提供DC20~265V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

4.配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷。

5.适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

6.开关动作一次,得到所有数据及图形。

7.主机可存储六千组现试验数据(可扩展存储卡),机内实时时钟,便于存档。

8.配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。

9.同时可测12路金属触头断口、6路合闸电阻、3路石墨触头测试、3路双端接地。

10.内含包络线,通过多台(2-10台)开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。

11.内部抗干扰电路可满足800KV变电站内可靠使用。

详细参数

 1.时间测量:

                12路 固有分闸(合闸)时间

                分闸(合闸)相内不同期

                分闸(合闸)相间不同期

                合闸(分闸)弹跳时间(弹跳次数)

                测试范围:0.01ms~20s,分辨率:0.01ms,准确度:0.1%±2个字

2.合闸电阻测量:

             6路固有分闸(合闸)时间

                 分闸(合闸)相内不同期

                 分闸(合闸)相间不同期

                 合闸(分闸)弹跳时间(弹跳次数)

                 合闸电阻投入时间

    3.测量范围:10~10000Ω,分辨率0.1Ω,精度1%

    4.石墨触头测量:

             3路固有分闸(合闸)时间

                 分闸(合闸)相内不同期

                 分闸(合闸)相间不同期

    5.双端接地开关测量:

             3路固有分闸(合闸)时间

                 分闸(合闸)相内不同期

                 合闸(分闸)弹跳时间及波形

    6.速度测量:刚分(刚合)速度

                 指定时间段(行程段或角度段)平均速度

7. 测速范围:1mm传感器 0.01~25.00m/s,

                0.1mm传感器 0.001~2.50m/s

                0.5°角度传感器 1周波/ 0.5°

8.行程测量: 动触头行程(行程)

                接触行程(开距)

                过冲行程或反程(超程)

传感器:50mm,分辨率:0.1mm

                360线传感器:360о,分辨率:0.25о

选配传感器:300mm、1000mm、加速度传感器

   9.线圈电流测量范围:0~40A,最小分辨率:0.01A。

   10.仪器电源 :AC 220V ± 10%;50Hz ± 2%

   11.直流电源:输出电压:15~260V连续可调,输出电流:≤ 20A(短时)

   12.外触发触发电压范围:AC/DC10V~300V,电流:≤ 120A(短时)

   13. 隔离开关测量范围:

⑴、电压输出:DC15~260(可调);

               ⑵、电源输出时间:0.01-20秒(可设置);

⑶、断口信号最大采集时间为20秒;

⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

14.主机体积:380×280×170mm

15.使用环境:  -10℃~+50℃

16.相对湿度:≤90%
